AREI-symbolen: overzicht voor eendraadschema en situatieschema

Kort antwoord: Tabel 2.23 is de basis, maar niet limitatief

Voor het eendraadschema en situatieplan van een huishoudelijke elektrische installatie verwijst AREI Boek 1 naar de grafische symbolen uit hoofdstuk 2.13, Tabel 2.23. Die tabel is uitdrukkelijk niet-limitatief. Staat een noodzakelijk toestel er niet in, dan mag een ander duidelijk herkenbaar symbool worden gebruikt wanneer de betekenis in de legende van schema en plan is vastgelegd.

Dat is geen vrijbrief voor willekeurige pictogrammen. Het teken moet binnen het document eenduidig blijven en vervangt geen verplichte technische eigenschappen. Deze gids gebruikt Boek 1 V06 voor huishoudelijke installaties; een niet-huishoudelijke installatie of bijzonder schakelschema kan bijkomende gestandaardiseerde symbolen en gegevens vereisen.

Drie informatielagen

Onderafdeling 3.1.2.1 koppelt de symbolen van hoofdstuk 2.13 aan de huishoudelijke plannen. De regel maakt in de praktijk drie lagen zichtbaar:

1. het basissymbool toont welk soort component bedoeld is;
2. waarden en aanduidingen leggen de elektrische eigenschappen vast;
3. kringletter en volgnummer verbinden de component op het eendraadschema met zijn plaats op het situatieplan.

Een mooi getekende differentieel zonder type en waarden blijft onvolledig. Een lijn tussen automaat en contactdoos zegt nog niets over kabeltype, doorsnede, aantal geleiders of plaatsingswijze. En een symbool op een grondplan dat niet naar dezelfde kringreferentie verwijst, kan niet betrouwbaar met de topologie worden vergeleken.

Hoofdgroepen in Tabel 2.23

Onderstaand overzicht gaat over de betekenis. Voor de exacte vorm blijft de officiële tabel de bron.

Een project hoeft niet elk symbool te bevatten. Omgekeerd bewijst de aanwezigheid van een officieel teken niet dat het toestel geschikt, correct aangesloten of volledig gedimensioneerd is.

Een leidingsymbool is meer dan een lijn

Het eendraadschema vermeldt voor elektrische leidingen minstens type, doorsnede, aantal geleiders en plaatsingswijze. Tabel 2.23 bevat grondtekens en voorbeelden, bijvoorbeeld voor een kabel in een ingebouwde buis of meerdere geïsoleerde draden in dezelfde buis.

Gebruik de aanduiding die bij de werkelijke leiding past. 3G2,5 maakt duidelijk dat drie geleiders, inclusief een groen-gele beschermingsgeleider, een doorsnede van 2,5 mm² hebben. Een notatie met × geeft niet automatisch dezelfde informatie over een PE. Een zichtbare leiding mag niet als ingebouwd worden getekend omdat dat schema eenvoudiger oogt.

De grafische keuze is ook geen kabelberekening. Stroombelastbaarheid, plaatsing, groepering, temperatuur, spanningsval, foutlus en beveiliging blijven afzonderlijke ontwerpvragen.

Beveiliging: teken en kenmerk horen samen

Tabel 2.23 onderscheidt onder andere smeltzekeringen, automatische schakelaars en differentieelstroominrichtingen. De begeleidende kenmerken maken het element bruikbaar:

• nominale stroom en karakteristiek voor een automaat;
• type, nominale aanspreekstroom en nominale stroom voor een differentieel;
• correcte functieaanduiding bij gecombineerde uitschakelmechanismen;
• werkelijk aanwezige verbindingen bij aarding en beschermingsgeleiders.

“30 mA” zegt niet of de differentieel type A, F of B is, en evenmin of hij selectief of ogenblikkelijk werkt. “20 A” zonder leidinggegevens en karakteristiek is ook geen volledige circuitbeschrijving. Neem waarden over van het geïnstalleerde materiaal en de gevalideerde berekening, niet van een voorbeeldplan.

Dezelfde referentie op beide documenten

Elke elementaire stroombaan krijgt op het eendraadschema een hoofdletter. Lichtpunten, contactdozen en sturingseenheden krijgen een volgnummer vanaf de voorliggende overstroombeveiliging. Het situatieschema gebruikt dezelfde letter en hetzelfde nummer om de fysieke plaats aan te duiden.

Een lichtpunt C4 moet dus in beide documenten hetzelfde element betekenen. Een schakelaar krijgt de referentie van de kring en van het lichtpunt of toestel dat hij bedient. Zo blijft de functie zichtbaar, ook als meerdere schakelaars in dezelfde ruimte staan. Een meervoudige, geschakelde of datacontactdoos mag niet onnauwkeurig als een gewone contactdoos worden weergegeven wanneer het onderscheid voor de installatie relevant is.

Geen officieel symbool beschikbaar: zo gebruikt u een legende

Voor nieuwe functies of specifieke toestellen biedt het AREI een praktische uitweg:

1. zoek eerst een algemeen teken dat samen met een technische benaming voldoende duidelijk is;
2. kies anders een eenvoudig teken dat niet met een bestaand teken kan worden verward;
3. definieer betekenis en eventuele afkorting in de legende;
4. gebruik hetzelfde teken consequent op elke pagina;
5. plaats technische eigenschappen op het schema of in het installatiedossier.

Een merklogo is op zichzelf zelden geschikt: het verklaart de elektrische functie of aansluitwijze niet. Een eigen symbool zonder legende is evenmin voldoende, ook als de tekenaar het zelf herkent.

Fouten die de leesbaarheid ondermijnen

• Symbolen uit andere normen of software worden gebruikt zonder controle of legende.
• Eén generiek stopcontactteken krijgt vier verschillende betekenissen.
• Kabeltype, doorsnede, geleideraantal of plaatsingswijze ontbreekt.
• Een differentieel toont alleen 30 mA, zonder type en nominale stroom.
• Eendraadschema en situatieschema gebruiken verschillende nummers.
• Een PV-installatie wordt tot één paneelteken herleid, zonder bron, omvormer en noodzakelijke eigenschappen.
• Decoratieve varianten maken het grondteken onherkenbaar.

Controleer de uiteindelijke PDF

Een correct gekozen teken kan door schaal of pagina-indeling toch onbruikbaar worden. Bekijk de export op normale leesgrootte: snijdt de paginarand waarden of legende af, kruisen lijnen de referentie, blijven gewone en geschakelde contactdozen onderscheidbaar en hoort elke tekst duidelijk bij het juiste toestel?

Laat betekenis niet alleen van kleur afhangen. Een keurder kan een zwart-witafdruk of kopie gebruiken. Vorm, tekst en kringreferentie moeten zelfstandig leesbaar zijn. Plaats de legende op de betrokken pagina's of verwijs er ondubbelzinnig naar als onderdeel van dezelfde documentenset. Gebruik afkortingen consequent.

Vergelijk ten slotte de aantallen en referenties tussen eendraadschema en situatieplan. Dat is geen technische keuring, maar het ontdekt dubbele codes, ontbrekende verbruikers en gekopieerde symbolen voordat de documenten worden afgegeven.

Controleer bij een meertalig dossier ook dat de legende in de gebruikte documenttaal begrijpelijk blijft. Een vertaalde toestelnaam mag de gestandaardiseerde elektrische betekenis of technische afkorting niet veranderen.

Een herhaalbare werkwijze van opname tot legende

Begin niet meteen te tekenen. Maak eerst een toestellijst waarin elk werkelijk punt een lokaal, kring, volgnummer, functie en de later te vermelden kenmerken krijgt. Kies pas daarna het passende grondteken uit Tabel 2.23. Zo bepaalt een toevallig gelijkend pictogram niet welke functie het toestel zogenaamd heeft. Een vaste ventilator, contactdoos en aansluitdoos kunnen aan dezelfde kring liggen, maar blijven verschillende onderdelen.

Controleer elke invoer in vier stappen:

1. Grondteken: klopt de familie, bijvoorbeeld beveiliging, contactdoos, verlichting, bron of vast toestel?
2. Kenmerken: zijn polental, toegekende stroom, differentiële gevoeligheid, leidingtype, aantal geleiders en doorsnede aanwezig waar die voor de leesbaarheid nodig zijn?
3. Referentie: gebruikt het punt op het situatieplan exact dezelfde kringletter en hetzelfde volgnummer als op het eendraadschema?
4. Legende: is elke projectspecifieke combinatie één keer gedefinieerd en op elk betrokken blad gemakkelijk terug te vinden?

Neem kring K: die vertrekt na een geïdentificeerde differentieel en een beveiliging van 20 A, loopt via een gedocumenteerde 3G2,5-kabel en voedt drie vaste aansluitingen. De beveiliging krijgt haar waarden, de kabel zijn leidingkenmerken en de aansluitingen de referenties K1 tot K3. Eén algemeen keukensymbool bewaart die structuur niet. Verandert K2 later van functie, behoud dan de stabiele referentie en werk symbool, functienaam en relevante kenmerken op beide plannen bij.

Grensgevallen documenteren zonder informatie te verbergen

Bepaal bij gecombineerde apparatuur welke elektrische functies voor controle en onderhoud zichtbaar moeten blijven. Een meervoudige contactdoos kan als groep worden weergegeven als aantal en schakeling eenduidig zijn. Een slimme actor met meerdere uitgangen heeft mogelijk een grondteken, een projectcode in de legende en een verwijzing naar de technische fiche nodig. Een legende is nooit toestemming om leiding, beveiligingsfunctie of energiebron weg te laten.

Beheer projectspecifieke tekens met versies, net als andere installatiegegevens. Noteer na een wijziging datum en betrokken referenties en controleer alle bladen. Bewaar geen verouderde legende naast de actuele pdf's in de overdrachtsmap. Is de weergave onzeker, stem ze dan vóór uitvoering af met de verantwoordelijke elektrotechnicus en zo nodig het erkende controleorganisme.

De officiële publicatie van AREI Boek 1 blijft de primaire bron. Controleer daar de versie die op de documentdatum geldt. Pictogrammen van fabrikanten of tekens uit een buitenlandse norm vervangen Tabel 2.23 en de Belgische planregels niet.

Wat PlanElec met symbolen doet

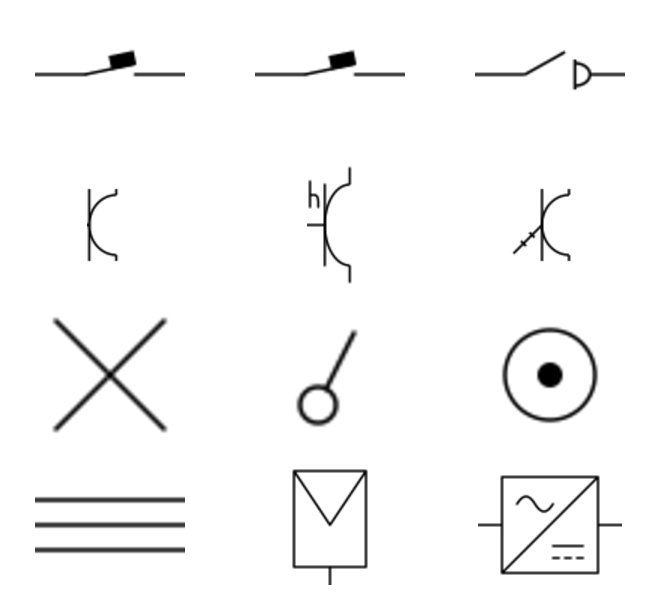

PlanElec biedt in de editor een symbolencatalogus voor de Belgische documentcontext. De ingevoerde componenten kunnen in eendraadschema en situatieplan worden opgenomen en als pdf worden geëxporteerd. Een oriënterende zelfcheck behandelt alleen ondersteunde regels waarvoor voldoende gegevens bestaan.
