PlanElec Sketch

Das Eindrahtschema im Browser. Kostenlos und ohne Konto.

Zeichne Stromkreise, Verteiler und den Positionsplan deiner Installation und lade alles als PDF herunter. Wächst das Projekt, übernimmst du die Zeichnung mit einem Klick in PlanElec Pro.

Für wen
Installateure mit einzelnen Schemas, Umsteiger von Trikker, Privatleute.
Preis
0 €, ohne RegistrierungOhne Zahlungsdaten. Das PDF trägt kein Wasserzeichen; im kostenlosen PDF steht die Zeile „Gezeichnet mit PlanElec Sketch“.
Arbeitsweise
Im Browser, ohne Installation. Oberfläche auf Niederländisch, Französisch, Deutsch oder Englisch; die Dokumentsprache wählst du getrennt.
Ergebnis
PDF in A4 oder A3, quer oder hoch, dazu SVG und die Materialliste als CSV.
Kostenlos zeichnen Beispiel-PDF ansehen(öffnet in neuem Tab)

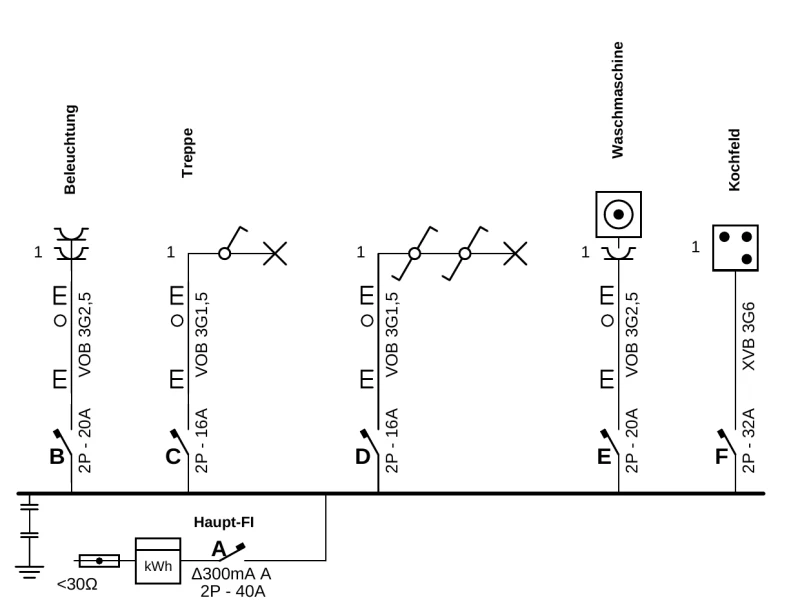

Beispiel eines Eindrahtschemas in PlanElec Sketch: fünf Stromkreise an der Sammelschiene unter dem Hauptdifferenzialschalter

Was Sketch heute kann

Alles, was du für ein vollständiges Eindrahtschema mit Positionsplan brauchst, direkt im Browser.

  • Eindrahtschema zeichnen

    Setze Einspeisung, Zähler, Schutzschalter, Differenzialgruppen, Verbraucher und Kabel an die Einfügepunkte. Die Stromkreisbuchstaben vergibt Sketch fortlaufend.

  • Symbole schnell finden

    Steckdosen, Schalter, Leuchten, Taster, Steuerung, Geräte, Klingel und Energie, mit Suche und Favoriten. Kopierte Stromkreise liegen in der Zwischenablage bereit.

  • Verteiler und Unterverteiler

    Zeige einen Unterverteiler im Schema oder auf einer eigenen Seite. Seitenverweise im PDF zeigen, wo es weitergeht.

  • Mit einer Vorlage beginnen

    Starte mit einem Wohnhaus, einer Wohnung oder einer leeren Zeichnung und ergänze mit einem Klick einen Ladepunkt.

  • Positionsplan mit Etagen

    Setze die Geräte aus dem Schema auf den Plan, zeichne Wände, Türen, Fenster und Räume oder lege einen Plan als Bild oder PDF unter und kalibriere ihn.

  • Deckblatt und Schriftfeld

    Erfasse Kunde, Anlagenadresse, EAN, Installateur mit Logo und Kontrollstelle. Die Dokumentsprache wählst du unabhängig von der Oberfläche.

  • PDF in A4 oder A3

    Quer oder hoch, mit Deckblatt, Stromkreisliste, Materialliste und Legende. Die Materialliste zählt die Geräte; Kabel stehen ohne Länge darin. Große Etagen verteilt Sketch im Planmaßstab auf mehrere Blätter.

  • Trikker-Dateien öffnen

    Öffne deine .trik-Dateien direkt in Sketch. Ein Bericht zeigt, welche Stellen du nach dem Import prüfen solltest.

  • Speichern mit oder ohne Konto

    Ohne Konto bleibt die Zeichnung in deinem Browser und als Datei bei dir. Mit deinem PlanElec-Konto liegt sie auf jedem Gerät bereit; ist sie dort unverändert gespeichert, trägt das PDF einen QR-Code „Dokument prüfen“.

Für wen Sketch gedacht ist

  • Installateure mit einem einzelnen Schema

    Für einen kleinen Auftrag oder eine bestehende Anlage: Schema zeichnen, als PDF abgeben, fertig.

  • Umsteiger von Trikker

    Öffne deine .trik-Dateien und zeichne in Sketch weiter, im Browser und ohne Installation.

  • Bauherren und Privatleute

    Zeichne das Schema deiner eigenen Installation und besprich es mit deinem Elektriker, bevor gebaut oder abgenommen wird.

Mit Sketch anfangen, in Pro weitermachen

Du legst dich mit Sketch auf nichts fest. Was du dort zeichnest, übernimmst du mit einem Klick als Pro-Projekt: Eindrahtschema, Verteiler, Stromkreise, Kabel und Projektdaten. Den Positionsplan legst du in Pro auf dem Grundriss neu an.

Bevor Pro das Projekt anlegt, zeigt dir die Übernahmeseite alles, was nicht übernommen wird.

  1. In Sketch das Eindrahtschema gratis zeichnen
  2. „In Pro übernehmen“ klicken
  3. In Pro mit Grundriss, Verteiler und Dossier weiterplanen

Mehr als ein Schema?

PlanElec Pro plant das ganze Projekt: Grundriss, Stromkreise, Schaltschrank, AREI-Selbstcheck und Dossier in einem Modell.

Alles über Pro

Häufige Fragen

Ist PlanElec Sketch wirklich kostenlos?

Ja. Zeichnen, Speichern und der PDF-Export kosten nichts, ohne Registrierung und ohne Zahlungsdaten. Das PDF trägt kein Wasserzeichen; im kostenlosen PDF steht die Zeile „Gezeichnet mit PlanElec Sketch“.

Wo wird meine Zeichnung gespeichert?

Ohne Konto speichert Sketch jede Änderung in deinem Browser, und du lädst die Zeichnung jederzeit als Datei herunter. Mit deinem PlanElec-Konto speichert Sketch sie im Konto und sie ist auf jedem Gerät da, bis zu 1.000 Zeichnungen und 200 MiB je Konto.

Kann ich später in PlanElec Pro weiterarbeiten?

Ja. „In Pro übernehmen“ legt aus deiner Zeichnung ein Pro-Projekt an: Eindrahtschema, Verteiler, Stromkreise, Kabel und Projektdaten. Der Positionsplan bleibt in Sketch; die Übernahmeseite zeigt dir vorher alles, was nicht übernommen wird.

Wer prüft meine Installation?

Die Abnahme macht die zugelassene Kontrollstelle. Sketch liefert dir dafür Eindrahtschema und Positionsplan; als Privatperson stimmst du beides vor der Ausführung mit einem qualifizierten Elektriker ab.

Zeichne dein Eindrahtschema

Öffne Sketch und fang an. Ohne Konto, ohne Installation, ohne Zahlungsdaten.

Kostenlos zeichnen sketch.planelec.be
