PlanElec Pro

Was Pro heute kann

Vom KI-Assistenten bis zur Teamarbeit: die Funktionsbereiche von Pro. Was noch im Pilotstand ist, ist markiert.

• KI-Assistent und Planerkennung

  Beschreibe das Ergebnis in deinen Worten: Der PlanElec-Assistent plant direkt im Projektmodell, und jede Änderung durchläuft den AREI-Selbstcheck.

• Grundriss und gemeinsames Projektmodell

  Erfasse Gebäude, Stockwerke, Räume und Anlagendaten einmal und nutze sie durchgängig für die weitere Planung.

• Automatische Ausstattung von Räumen

  Starte mit vorgeschlagener Standardausstattung und passe jedes platzierte Element anschließend an.

• Automatische Elektroplanung

  Lass PlanElec bearbeitbare Vorschläge für Verbindungen, Stromkreise, Kabel und Phasen erstellen.

• Photovoltaik und Wechselrichter

  Plane die DC- und die AC-Seite deiner PV-Anlage im selben Projektmodell wie die übrige Installation.

• Schaltschrank und Eindrahtschema

  Bestücke den Schaltschrank aus der elektrischen Topologie und kontrolliere das generierte Eindrahtschema.

• AREI-Selbstcheck

  Zeigt offene Punkte und fehlende Angaben zu den unterstützten AREI-Regeln, bevor du zur Abnahme gehst.

• Dokumente und Installationsdossier

  Exportiere Eindrahtschema, Positionsplan, Schaltschrank und Selbstprüfbericht einzeln oder gebündelt im Installationsdossier. Material-, Stromkreis- und Kabelliste laufen im Pilotbetrieb.

• 3D-Ansicht des Gebäudes

  Kontrolliere das Projekt räumlich, statt es nur im Grundriss zu lesen.

• Zusammenarbeit im Team

  Arbeite mit Kollegen am selben Projekt, ohne Dateien hin- und herzuschicken.

• Jede Funktion im Detail und ein Beispieldossier aus einem fiktiven Projekt.

  Alle Funktionen ansehenPilotdossier herunterladen

Pro im Detail

Acht Funktionen, die in der Übersicht nur kurz vorkommen: vom Schaltschrank über Kabel, Bus und Photovoltaik bis zu 3D, Energie, Möbeln und Licht. Jede Darstellung zeigt eine echte Funktion; die Animationen sind schematisch und tragen keine Projektwerte.

1. Schaltschrank und Eindrahtschema

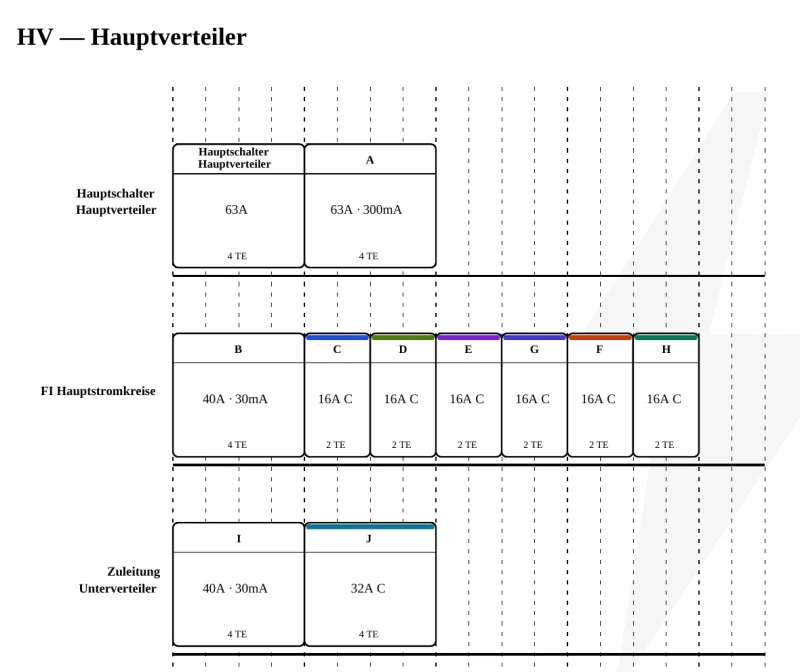

   Schaltschrank bestücken und verdrahten

   Belege die DIN-Schienen automatisch nach Differenzialschalter-Gruppen oder setze jedes Modul selbst. PlanElec schätzt den Platzbedarf mit Reserve, schlägt passende Gehäuse vor, legt Unterverteiler samt Zuleitung an und zeigt die Verdrahtung mit Reihenklemmen sowie N- und PE-Schienen. Aus Schaltschrankfotos entsteht ein prüfbarer Bestückungsvorschlag.

   Anleitung in der Hilfe

2. Automatische Elektroplanung

   Kabelwege, Längen und Spannungsfall

   Kabel folgen automatisch den gezeichneten Wänden, Deckenleuchten der Deckenebene; den Verlauf korrigierst du mit Wegpunkten, Etagenwechsel laufen über Treppe oder Schacht. Die Länge jedes Kabels übernimmt PlanElec in Kabel- und Materialliste und prüft den Spannungsfall gegen die Grenzwerte für Beleuchtung und übrige Stromkreise.

   Anleitung in der Hilfe

3. Automatische Elektroplanung

   Busleitungen und Domotica

   Mit aktivem Automationsprofil (KNX, Niko Home Control, Loxone, Shelly, Sonoff oder herstellerneutral) planst du Bedienstellen im Grundriss, ordnest Aktorkanäle den Verbrauchern zu und dokumentierst Buslinien mit Spannungsversorgung und Busstrom-Budget. „Bus verlegen“ schlägt die Busleitung entlang der Wände vor; Kanal- und Klemmenplan exportierst du einzeln oder im Übergabedossier. Gruppenadressen und Programmierung bleiben in der Herstellersoftware.

   Anleitung in der Hilfe

4. Photovoltaik und Wechselrichter

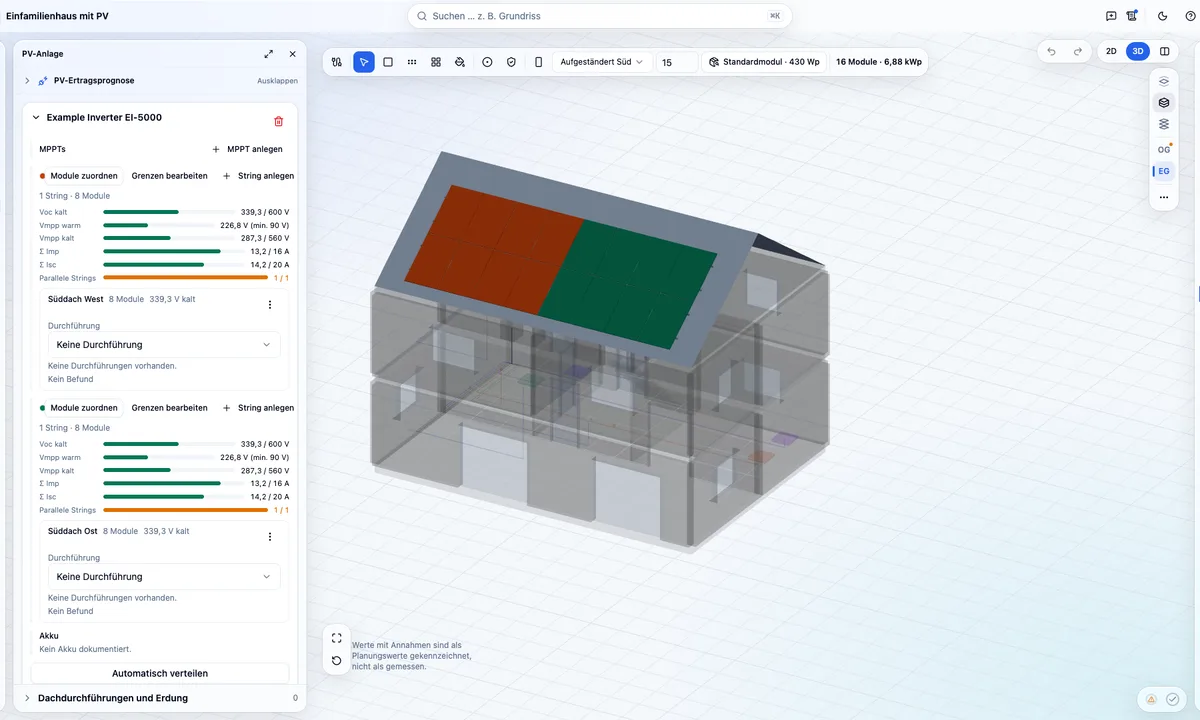

   Photovoltaik vom Dach bis zum Wechselrichter

   Wähle die Dachform, von Flach- über Sattel- bis Walm- und Pultdach, und belege die Dachflächen in 3D mit Einzelmodulen, Reihen, Feldern oder ganzen Flächen. Ordne Strings den MPPT-Eingängen zu, mit Live-Prüfung von Spannung und Strom, wähle den Wechselrichter aus dem geprüften Katalog oder der Synergrid-Liste C10/26 und leite DC-Längen über Dachdurchführung und Erdungspunkt ab. Die Ertragsprognose rechnet mit PVGIS je Ausrichtung.

   Anleitung in der Hilfe

5. 3D-Ansicht des Gebäudes

   3D-Ansicht des ganzen Projekts

   Die 3D-Ansicht zeigt denselben Stand wie der Grundriss: Etagen, Wände, Öffnungen, Treppen, Möbel, Geräte und Kabelwege. Du verschiebst Wände, Öffnungen und Geräte direkt in 3D, bearbeitest Kabel mit Punkten und Höhen, stapelst oder explodierst Etagen und arbeitest auf breiten Bildschirmen mit 2D und 3D nebeneinander. Ohne WebGL bleibt alles in 2D nutzbar.

   Anleitung in der Hilfe



6. Photovoltaik und Wechselrichter

   Pilot

   Eigenverbrauch, Speicher und E-Auto

   Schätzt Eigenverbrauch und Autarkie je Monat und Jahr aus einem Standardprofil flämischer Haushalte und der PV-Erzeugung eines typischen Jahres. Zeigt, wie sich ein Batteriespeicher im Modell auf Eigenverbrauch und Netzbezug auswirkt; der Größenvorschlag beruht auf einer angenommenen Schwelle. Berücksichtigt ein oder zwei E-Autos mit gekennzeichneten Annahmen. Keine Tarife, keine Ersparnis, kein Bericht.

   Anleitung in der Hilfe

7. 3D-Ansicht des Gebäudes

   Möbel und Einrichtung

   Richte Räume aus einem Katalog mit Wohn-, Ess-, Schlaf- und Küchenmöbeln sowie Objekten für den Außenbereich ein, damit Steckdosen, Schalter und Leuchten zur späteren Nutzung passen. Maße stellst du in Zentimetern ein, Küchenzeilen folgen gängigen Breiten. Möbel erscheinen in 2D und 3D und lassen sich für den Positionsplan ein- oder ausblenden.

   Anleitung in der Hilfe

8. 3D-Ansicht des Gebäudes

   Lichtplanung und Lichtstudie

   Setze Leuchten einzeln oder als Spot-Raster und pflege je Raum Lichtstrom, Farbtemperatur, Abstrahlwinkel und Montagehöhe. Die Lichtvorschau in 3D zeigt Szenen wie Alltag und Abend mit Lichtkegeln und Schatten; die Tageslichtstudie stellt Sonnenstand und Schatten für Brüssel ein. Die Heatmap im Grundriss liefert Orientierungswerte der direkten Beleuchtungsstärke, eine Planungshilfe, keine normgerechte Lichtberechnung.

   Anleitung in der Hilfe

Für wen Pro gedacht ist

• Installateure

  Vom Grundriss bis zum Dossier für die Kontrollstelle, mit Verteilerplan und Selbstcheck.

• Planungs- und Ingenieurbüros

  PV-Planung, Lichtstudie und Verteiler in einem Projekt, mit sauberer Übergabe an den Installateur.

• Architekten und Bauträger

  Grundriss übernehmen, Ausstattung abstimmen und Pläne mit dem Elektriker teilen.
