Automatische Planung: Verbraucher, Kabel, Stromkreise und Schaltschrank

Die Automatik in PlanElec verkürzt wiederkehrende Planungsschritte. Sie erzeugt Vorschläge aus den vorhandenen Räumen, Geräten und Topologiebeziehungen. Das Ergebnis bleibt editierbar und muss mit der geplanten beziehungsweise vorhandenen Installation abgeglichen werden.

Vor dem Start

Automatische Ergebnisse werden besser, wenn die Eingangsdaten vollständig sind:

• Gebäude, Etagen und geschlossene Räume sind angelegt.
• Räume sind sinnvoll benannt und kategorisiert.
• Der Verteiler steht im richtigen Raum und ist im Projekt korrekt verknüpft.
• Netzform und Polkonfiguration sind gewählt.
• Bereits feststehende Spezialgeräte sind platziert und korrekt typisiert.

Speichern Sie das Projekt und arbeiten Sie die angezeigten unverbundenen Komponenten ab, bevor Sie die große Stromkreiszuordnung starten.

Verbraucher automatisch planen

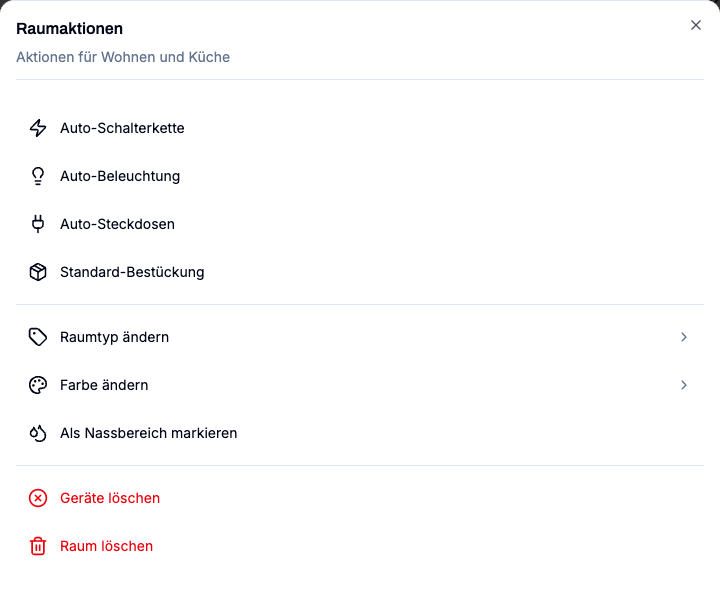

Im Grundriss stehen je nach Raum und Werkzeug mehrere Helfer zur Verfügung:

• Steckdosen-Vorschläge verteilen Steckdosen passend zur Raumgeometrie.
• Beleuchtungs-Vorschläge setzen Leuchtpunkte als Ausgangspunkt für die Planung.
• Standardausstattung ergänzt typische elektrische Geräte eines Raums.
• Spot-Raster erzeugen gleichmäßig angeordnete Spots für die gewählte Fläche.
• Schalterketten verbinden freie Schalter und Leuchten eines Raums in einer vorgeschlagenen Reihenfolge.

Prüfen Sie jeden Vorschlag in der Vorschau oder direkt im Grundriss. Achten Sie auf Türen, Fenster, feste Einbauten, Möblierung, Feuchträume und die tatsächlich geplante Nutzung. Löschen, verschieben oder ergänzen Sie Geräte, bevor Sie mit den Stromkreisen fortfahren.

Kabel automatisch spezifizieren und verlegen

PlanElec erzeugt Kabelsegmente aus den tatsächlichen Verbindungen der elektrischen Topologie. Eine Verbindungs- oder Abzweigdose trennt den Pfad nur dann in mehrere Segmente, wenn sie als echter Topologieknoten verknüpft ist; räumliche Nähe allein reicht nicht.

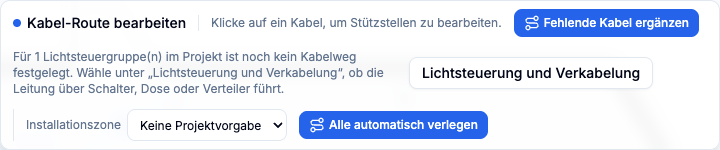

Für verbundene Geräte kann die Route automatisch entlang der Wände berechnet werden:

1. Prüfen Sie Start und Ziel des Segments.
2. Starten Sie die automatische Verlegung.
3. Kontrollieren Sie den Verlauf im Grundriss. Bei getrennten Wandbereichen kann eine direkte Fallback-Linie entstehen.
4. Ergänzen oder verschieben Sie bei Bedarf manuelle Wegpunkte.
5. Prüfen Sie die berechnete Länge. Eine manuell eingetragene Länge hat Vorrang.
6. Kontrollieren Sie Kabeltyp, Querschnitt und Installationsangaben im fachlichen Kontext.

Die berechneten Nettolängen fließen in Kabelliste, Materialübersicht und unterstützte Prüfungen ein. Verschnitt und Baustellenreserve werden nicht automatisch als Bestellmenge aufgeschlagen.

Stromkreise automatisch zuweisen

Die automatische Stromkreiszuordnung gruppiert normale Licht- und Steckdosenpunkte und behandelt unterstützte Spezialgeräte separat. Dazu gehören unter anderem dedizierte Stromkreise für bestimmte fest angeschlossene Geräte. Eine Wallbox wird im aktuellen Produktmodell als Sonderfall mit eigener Schutzkette behandelt.

Gehen Sie so vor:

1. Öffnen Sie die Auto-Zuweisung aus dem geführten Ablauf oder dem Schaltschrankbereich.
2. Prüfen Sie die Vorschau: Verbrauchergruppe, Verteiler, Schutzgeräte, Phase und vorgeschlagene Kabeldaten.
3. Übernehmen Sie den Vorschlag erst, wenn die Gruppierung zum Projekt passt.
4. Verschieben Sie einzelne Verbraucherzweige bei Bedarf manuell zu einem anderen MCB. PlanElec aktualisiert dabei Stromkreis, Verteiler, Phase und betroffene Kabelbeziehungen gemeinsam.
5. Kontrollieren Sie anschließend Findings und unverbundene Komponenten.

Bei mehreren Verteilern kann die automatische Mehrfach-Verteiler-Zuweisung verwendet werden. Für dreiphasige Anlagen verteilt das Phase-Balancing Lasten auf L1, L2 und L3 und zeigt eine Warnung bei deutlicher Schieflast. Das ist eine Planungshilfe, keine Messung der realen Anlage.

Schaltschrank automatisch belegen

Die Auto-Belegung ordnet vorhandene Hauptschalter, RCDs/FI-Schutzschalter und MCBs/Leitungsschutzschalter auf den DIN-Schienen des gewählten Gehäuses an.

1. Wählen Sie Gehäusegröße, Reihen und Polkonfiguration.
2. Legen Sie fest, ob die Hauptreihe oben oder unten liegen soll.
3. Starten Sie Auto-Belegen. PlanElec ordnet die Schutzgeräte in der vorgesehenen Reihenfolge an und reserviert standardmäßig 20 Prozent Schienenplatz.
4. Prüfen Sie freie Plätze, Modulbreiten und Schutzgruppen.
5. Kontrollieren Sie die sichtbaren Verbindungen von Hauptschalter zu RCD und von RCD zu MCB.
6. Ergänzen Sie fehlende Verbindungen mit dem Verbinderwerkzeug oder verschieben Sie Module manuell.

Explizit modellierte Verbindungsdosenpfade werden beim erneuten Auto-Belegen bewahrt. Ungültige oder unvollständige Innenmodelle gelten dadurch aber nicht automatisch als fachlich vollständig.

Eindrahtschema nach der Automatik prüfen

Öffnen Sie nach Stromkreiszuordnung, Kabelplanung und Schaltschrankbelegung das Eindrahtschema. Prüfen Sie, ob Schutzgeräte, Abzweigungen, Verbraucher und Kabelbeschriftungen vollständig und plausibel erscheinen. Korrigieren Sie fachliche Beziehungen im gemeinsamen Projektmodell und führen Sie den unterstützten Selbstcheck nach jeder relevanten Änderung erneut aus.

Empfohlener Wiederholungsablauf

Nach größeren Änderungen lohnt sich diese kurze Schleife:

1. Geräte und Raumpositionen prüfen.
2. Unverbundene Komponenten bearbeiten.
3. Stromkreiszuordnung kontrollieren oder neu vorschlagen lassen.
4. Kabelsegmente und Routen aktualisieren.
5. Schaltschrank neu belegen und Schutzkette prüfen.
6. Eindrahtschema und unterstützten AREI/RGIE-Selbstcheck erneut kontrollieren.
7. Erst danach neue PDFs oder Listen erzeugen.

Grenzen der Automatik

Automatische Vorschläge kennen nur die im Projekt erfassten Daten. Bedingungen vor Ort, Messwerte, Herstellernachweise und nicht modellierte Anlagenbereiche können sie nicht beurteilen. Ein fehlerfreier Selbstcheck bedeutet nur, dass in den aktuell unterstützten und auswertbaren Regeln kein Fehler gefunden wurde.

PlanElec ersetzt keine Fachplanung, Ausführung oder Keuring. Die offizielle Beurteilung erfolgt ausschließlich durch einen zugelassenen Kontrollorganismus.

Als Nächstes: Dokumente und Listen exportieren oder zurück zur Wissensbasis.
