Dokumente exportieren und als Dossier bündeln

PlanElec erzeugt mehrere Dokumente aus demselben Projektmodell. So bleiben Projektmetadaten, elektrische Topologie und Planinhalte über die Ausgaben hinweg nachvollziehbar. Sie können zentrale Dokumente einzeln laden und ausgewählte Ausgaben zu einem Arbeitsdossier zusammenführen.

Verfügbare Dokumente und ihr Status

Dass ein Einzeldokument als Pilot gekennzeichnet ist, bedeutet: Der Export ist im Entwicklungs- beziehungsweise Pilotworkflow erreichbar, die allgemeine fachliche Freigabe anhand realer Beispielausgaben steht aber noch aus.

Projektmetadaten vorbereiten

Öffnen Sie vor dem Download die Projektmetadaten im Exportbereich. Prüfen Sie:

• Projektname, Revision und Projekthinweise,
• Kunde und Kontakt,
• Installationsadresse,
• Installateur und optionales Logo,
• Prüfstelle,
• belgische EAN,
• Wohn- oder Nichtwohnanlage sowie Stromart.

Die Angaben speisen Titelblöcke, Selbstprüfbericht und Dossier-Deckblatt aus einer gemeinsamen Quelle. Fehlende oder ungültige Angaben können im Early Access als Hinweis erscheinen, ohne jeden Entwurfsdownload zu sperren. Das macht die Daten nicht automatisch fachlich vollständig.

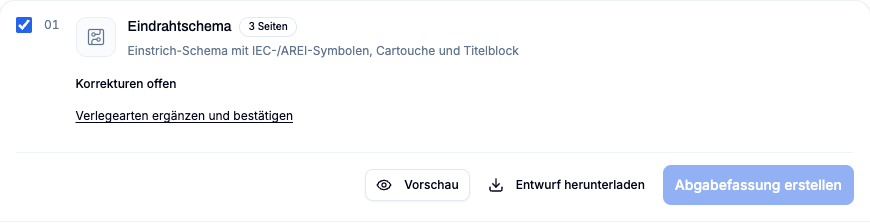

Einzeldokument exportieren

1. Öffnen Sie im Studio den Bereich Export.
2. Wählen Sie das gewünschte Dokument.
3. Prüfen Sie die Seitenvorschau für Eindrahtschema oder Situationsplan.
4. Wählen Sie bei diesen Plänen das passende Format A4 oder A3.
5. Starten Sie den PDF-Download und öffnen Sie die erzeugte Datei zur Sichtprüfung.

Große Eindrahtschemas werden auf mehrere Seiten verteilt. Tabellen und Deckblatt bleiben aus Lesbarkeitsgründen in A4, auch wenn die Pläne innerhalb eines Dossiers in A3 erzeugt werden.

Installationsdossier zusammenstellen

Im Dossier-Builder wählen Sie die benötigten Bestandteile einzeln aus. PlanElec ordnet sie in einer festen Reihenfolge und führt die erzeugten PDF-Seiten zusammen.

1. Vervollständigen Sie die Projektmetadaten.
2. Aktivieren Sie nur die Dokumente, die zum aktuellen Arbeitsstand gehören.
3. Prüfen Sie Format und Seitenvorschau der Pläne.
4. Erzeugen Sie das Dossier.
5. Kontrollieren Sie Deckblatt, Dokumentverzeichnis, Reihenfolge, Cartouches und globale Seitennummerierung.

Das auswählbare Dossier ist ein lokaler Arbeits- und Kontrollstand. Ein unveränderlicher, versionierter Server-Snapshot mit finalen Abnahmebelegen gehört noch nicht zur allgemein freigegebenen Leistung.

Material-, Stromkreis- und Kabellisten richtig lesen

Die drei Listen zeigen unterschiedliche Sichten auf dasselbe Modell:

• Die Stromkreisliste hilft bei der Kontrolle von Zuordnung und Schutzkette.
• Die Materialliste kann nach Kategorie oder Raum betrachtet werden. Nicht räumlich zugeordnete Beiträge bleiben sichtbar.
• Die Kabelliste zeigt Segmente und Nettolängen. Eine manuelle Länge überschreibt die berechnete Länge.

Die Materialliste verwendet herstellerneutrale Standardannahmen. Sie enthält keine Preise, keine konkreten Herstellerartikel und keine automatische Baustellenreserve. Haushaltsgeräte werden als Anschluss, nicht automatisch als zu lieferndes Gerät gezählt. Verwenden Sie die Liste deshalb als prüfbare Angebotsvorstufe im Pilotstand, nicht als Bestellung.

Qualitätskontrolle vor der Weitergabe

• Stimmen Projekt, Kunde, Adresse, Installateur und Revision auf allen Dokumenten?
• Sind alle Etagen, Stromkreise, Symbole und Kabelbeschriftungen lesbar?
• Entsprechen Planformat und Seitenreihenfolge dem Verwendungszweck?
• Wurden automatisch geplante Zuordnungen und Längen fachlich geprüft?
• Sind offene Findings oder Abdeckungslücken im Selbstprüfbericht sichtbar und verstanden?
• Enthält das Dossier nur die tatsächlich geprüften Dokumentstände?

Der AREI/RGIE-Bericht ist ein softwaregestützter Selbstcheck und keine Konformitätsbescheinigung. Messungen, Herstellernachweise und Bedingungen vor Ort können nicht allein aus dem Projektmodell geprüft werden. Lassen Sie die Dokumentation fachlich prüfen; die offizielle Kontrolle erfolgt durch einen zugelassenen Kontrollorganismus.
