Erste Schritte: vom Projekt zum Elektroplan

PlanElec verwendet ein gemeinsames Projektmodell für Grundriss, elektrische Topologie, Schaltschrank, Eindrahtschema und Dokumente. Eine Änderung muss deshalb nicht in mehreren voneinander getrennten Zeichnungen nachgeführt werden. Dieser Guide führt durch die sinnvolle Reihenfolge.

Projekt anlegen und vorbereiten

1. Registrieren Sie sich oder melden Sie sich an.
2. Wählen Sie in der Projektübersicht Projekt erstellen.
3. Starten Sie geführt, mit einer Vorlage oder mit einem leeren Projekt. Der geführte Ablauf ist für das erste Projekt am einfachsten.
4. Legen Sie Gebäude und Etagen an.
5. Öffnen Sie im Projektbereich die Metadaten und erfassen Sie mindestens Projektname, Installationsadresse und Installateur. Diese Angaben werden später für Titelblöcke und das Dossier verwendet.

Der Guide im Studio zeigt den nächsten fachlichen Schritt. Sie können ihn pausieren oder später fortsetzen; dadurch werden keine Projektdaten verändert.

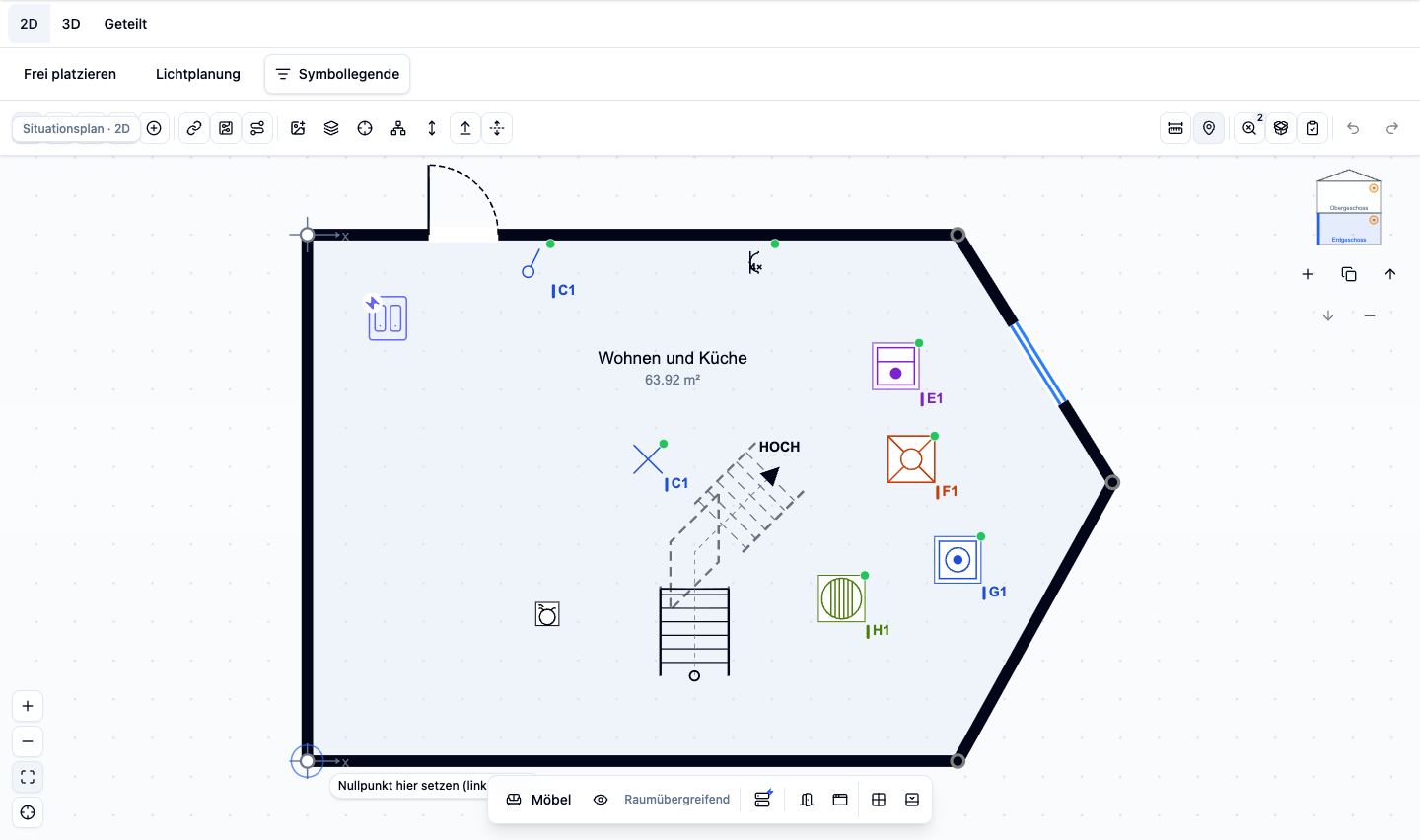

Projekt und Situationsplan

Der Bereich Grundriss ist die räumliche Grundlage des Situationsplans.

1. Zeichnen Sie Außen- und Innenwände als Polygon oder Rechteck. Alternativ können Sie einen vorhandenen Plan als Referenzbild importieren und kalibrieren.
2. Schließen Sie die Wandkonturen. PlanElec erkennt geschlossene Flächen als Räume.
3. Benennen und kategorisieren Sie die Räume, zum Beispiel Küche, Technikraum oder Außenbereich.
4. Platzieren Sie Steckdosen, Schalter, Leuchten, Festanschlüsse, Verbindungsdosen und den Verteiler aus der Palette. Wandgebundene Symbole rasten an der Wand ein.
5. Verknüpfen Sie Schalter und Leuchten. Für freie Schalter und Leuchten eines Raums kann PlanElec eine Kette vorschlagen; prüfen Sie die Reihenfolge vor der Übernahme.
6. Kontrollieren Sie die Liste der unverbundenen Komponenten. Ein Symbol im Grundriss ist erst dann Teil des elektrischen Modells, wenn die Zuordnung zur Topologie stimmt.

Bei mehreren Etagen bearbeiten Sie jede Etage separat. Geräte werden beim Kopieren einer Etage bewusst nicht automatisch vervielfältigt.

Verbraucher, Kabel und Stromkreise

Platzierte elektrische Geräte bilden die Verbraucherbasis. PlanElec kann für geeignete Räume Steckdosen, Beleuchtung, Standardausstattung und Spot-Raster vorschlagen. Nehmen Sie nur Vorschläge an, die zur realen Installation passen.

Anschließend können Sie Verbraucher automatisch Stromkreisen zuweisen lassen. Spezialgeräte wie Herd, Waschmaschine oder Wallbox werden dabei anders behandelt als normale Licht- und Steckdosenpunkte. Prüfen Sie nach dem Vorschlag insbesondere:

• ob jeder Verbraucher dem richtigen Verteiler und Stromkreis zugeordnet ist,
• ob Schutzgeräte, Phase und Kabelangaben zum geplanten Aufbau passen,
• ob Verbindungs- oder Abzweigdosen als echte Topologieknoten erfasst sind,
• ob automatisch berechnete Kabellängen und Wandrouten plausibel sind.

Die automatische Planung ist ein bearbeitbarer Vorschlag. Manuelle Kabellängen, Wegpunkte und Zuordnungen bleiben möglich. Eine ausführliche Anleitung finden Sie unter Automatische Planung.

Schaltschrank planen

Öffnen Sie den Bereich Schaltschrank, nachdem die wichtigsten Verbraucher und Stromkreise vorhanden sind.

1. Wählen Sie Verteiler, Gehäuse und Polkonfiguration.
2. Starten Sie die automatische Belegung. Vorhandene Hauptschalter, RCDs/FI-Schutzschalter und MCBs/Leitungsschutzschalter werden auf den DIN-Schienen angeordnet; PlanElec hält dabei standardmäßig Platzreserve frei.
3. Prüfen Sie die Schutzkette und verbinden Sie Hauptschalter, RCDs und MCBs bei Bedarf manuell.
4. Kontrollieren Sie bei mehrphasigen Anlagen die Phasenübersicht und die angezeigten Warnungen.
5. Wechseln Sie anschließend zum Eindrahtschema.

Eindrahtschema prüfen

Das Eindrahtschema wird aus der elektrischen Topologie abgeleitet und kann im gleichnamigen Bereich weiter geprüft und bearbeitet werden. Ändern Sie nicht nur die Zeichnung, wenn die elektrische Zuordnung falsch ist: Korrigieren Sie den betroffenen Verbraucher, Stromkreis oder Kabelabschnitt im gemeinsamen Modell.

Prüfen und Dokumente exportieren

Im Projektbereich und vor dem Export zeigt PlanElec Findings für die aktuell unterstützten, anhand der Projektdaten prüfbaren AREI/RGIE-Regeln. Bearbeiten Sie Fehler und prüfen Sie Hinweise fachlich. Bestätigen Sie das Schema erst, wenn Topologie, Kabel und Schutzgeräte zum realen Projekt passen.

Im Bereich Export stehen unter anderem Eindrahtschema, Situationsplan und der orientierende Selbstprüfbericht als PDF bereit. Zusätzlich können Sie im Pilotworkflow Stromkreis-, Material- und Kabellisten sowie ein auswählbares Arbeitsdossier erzeugen. Die Einzelheiten und Statusgrenzen stehen im Guide Dokumente exportieren.

Checkliste vor dem ersten Download

• Alle Etagen und Räume sind angelegt und benannt.
• Elektrische Symbole stehen an der richtigen Position.
• Verbraucher sind mit Topologie, Stromkreis und Verteiler verbunden.
• Kabelangaben und berechnete oder manuelle Längen wurden geprüft.
• Schaltschrank und Schutzkette entsprechen dem geplanten Aufbau.
• Projekt-, Kunden-, Installateur- und Installationsdaten sind vollständig.
• Findings des unterstützten Selbstchecks wurden geprüft und bewertet.

PlanElec ersetzt weder Fachplanung und Ausführung noch die offizielle Kontrolle. Lassen Sie Eingaben und Exporte vor der Ausführung von einer qualifizierten Elektrofachkraft prüfen. Die verbindliche Beurteilung erfolgt durch einen zugelassenen Kontrollorganismus.

Mehr Überblick bietet die vollständige Funktionsübersicht. Wenn noch kein Konto vorhanden ist, können Sie PlanElec im Early Access registrieren.
