Erste Schritte

Grundriss importieren und kalibrieren

Nutze Bild, PDF oder DXF als maßstäbliche Referenz, richte den Layer aus und zeichne darauf den bearbeitbaren Grundriss – oder lass Wände und Räume per KI vorschlagen.

13 Min.Aktualisiert am 10. November 2026

Ein importierter Plan ist in PlanElec eine Referenzebene. Du brauchst eine angelegte Etage und eine Datei als PNG, JPEG, WebP, PDF oder DXF. Nach Import und Kalibrierung liegt der Plan maßstäblich unter deiner Zeichnung; Wände, Räume und elektrische Symbole zeichnest du darüber als bearbeitbare PlanElec-Daten. So bleibt der Export lesbar, auch wenn du den Originalplan später ausblendest oder ersetzt. Möchtest du Wände und Räume nicht selbst nachzeichnen, lässt du sie aus einem PDF oder Bild per KI als Vorschlag erkennen; das erklärt der Abschnitt „Grundriss automatisch erkennen lassen“.

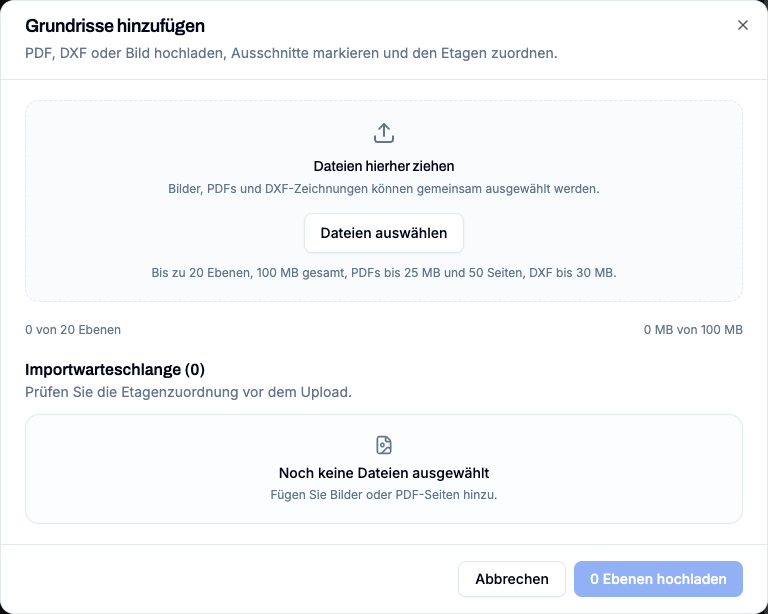

Dialog zum Hinzufügen von Grundrissen mit Dateiauswahl und Importwarteschlange.
Vor dem Hochladen prüfst du Dateityp, Etagenzuordnung und gegebenenfalls die gewählten Seiten oder Ausschnitte.
Bild in Originalgröße öffnen

Wie importiere ich eine Planvorlage?

Wähle im Modus Grundriss in der Werkzeugleiste Grundrisse und darin Grundriss hinzufügen. Auf einer leeren Etage öffnet auch Plan hochladen im Startdialog Wie startest du diese Etage? denselben Importdialog – für Bilder, PDF und DXF gleichermaßen.

  1. Ziehe die Dateien in den Dialog Grundrisse hinzufügen oder wähle sie über Dateien auswählen. PNG, JPEG, WebP, PDF, DXF und DWG lassen sich gemeinsam auswählen.
  2. Bei einer PDF wählst du die benötigten Seiten; bei einer DXF oder DWG bestätigst du die Zeichnungseinheit und wählst nicht benötigte Layer ab.
  3. Markiere bei Bedarf die Ausschnitte (siehe unten).
  4. Prüfe in der Importwarteschlange die Etagenzuordnung und schließe mit Ebenen hochladen ab. Eine fehlgeschlagene Datei kannst du mit Erneut versuchen einzeln wiederholen.
  5. Wähle für einen Layer Einrichten, um die Layer-Werkbank zu öffnen.
Grenze pro DurchlaufWert
Ebenenbis 20
Gesamtgrößebis 100 MB
PDFbis 25 MB und 50 Seiten
DXFbis 30 MB
DWGAutoCAD R13 bis 2018, wird in DXF umgewandelt

DXF wird im Browser als Referenzbild aufbereitet. Model Space und die gewählten Layer werden berücksichtigt.

DWG oder DXF importieren: Was wird übernommen?

CAD-Pläne von Architekten importierst du direkt als DXF oder DWG. PlanElec wandelt eine DWG-Datei beim Import automatisch in DXF um und bereitet die Zeichnung als maßstäbliches Referenzbild auf. Der Maßstab kommt aus der Zeichnungseinheit, eine Kalibrierung mit Referenzstrecke ist meist nicht nötig.

FrageAntwort
Welche DWG-Versionen?AutoCAD R13 bis 2018. Während der Umwandlung zeigt der Dialog DWG wird umgewandelt …, danach trägt die Karte Aus DWG umgewandelt mit der Version.
Welche DXF?ASCII-DXF bis 30 MB. Eine binäre DXF exportierst du im CAD-Programm als ASCII-DXF.
Was wird gezeichnet?Linien, Polylinien, Kreise, Bögen, Ellipsen und Splines aus dem Model Space, auch aus Blöcken
Was nicht?Texte, Bemaßungen und Schraffuren sowie der Papierbereich (Layouts)
Welche Einheiten?mm, cm, m, Zoll und Fuß. Fehlt die Einheit, schätzt PlanElec sie aus den Abmessungen oder fragt dich einmal.
Welche Layer?Du wählst nicht benötigte Layer vor dem Hochladen ab, zum Beispiel Möblierung oder Schriftfelder.
  1. Exportiere oder speichere den Grundriss im CAD-Programm als DWG (R13 bis 2018) oder als ASCII-DXF. Lege jede Etage am besten als eigene Datei oder eigenen Bereich im Model Space an.
  2. Wähle im Modus Grundriss Grundrisse → Grundriss hinzufügen und ziehe die Datei in den Dialog.
  3. Prüfe die erkannte Zeichnungseinheit und wähle nicht benötigte Layer ab.
  4. Ordne die Etage zu und schließe mit Ebenen hochladen ab.
  5. Öffne Einrichten, prüfe eine bekannte Strecke und setze Drehung und Position.

Meldet der Dialog, dass die DWG-Version nicht unterstützt wird, die Umwandlung fehlgeschlagen oder gerade nicht erreichbar ist, speicherst du die Zeichnung im CAD-Programm als DXF und importierst diese. Die automatische Grundrisserkennung arbeitet mit PDF und Bildern; einen DWG- oder DXF-Plan zeichnest du als maßstäbliche Vorlage nach.

Mehrere Grundrisse auf einem Blatt trennen

Architektenpläne tragen häufig Erdgeschoss, Obergeschoss und Dachgeschoss auf derselben Seite. Ziehe im Schritt Ausschnitte markieren je ein Rechteck um jeden Grundriss – aus jedem Rechteck entsteht ein eigener Grundriss, den du einer eigenen Etage zuordnest.

  • Ohne Markierung wird die Seite als Ganzes übernommen.
  • Benenne jeden Ausschnitt in der Liste unter der Vorschau. Alle Ausschnitte eines Blattes tragen denselben Dateinamen; erst der Name macht sie in Warteschlange und Grundrissliste unterscheidbar.
  • Schnitte, Ansichten und Schriftfelder bleiben unmarkiert. Übernommen wird nur, was ein Rechteck trägt.
  • Der Ausschnitt wird beim Rastern angewandt. Er wird dadurch schärfer abgebildet als derselbe Bereich innerhalb einer ganz eingelesenen Seite.

Ein Rechteck lässt sich nach dem Aufziehen verschieben und an den Ecken in der Größe ändern. Mit den Pfeilen über der Vorschau blätterst du durch die gewählten Seiten; Markierungen gelten je Seite.

Die Ursprungsdatei bleibt im Projekt

Die hochgeladene Datei wird mit abgelegt und im Bereich Grundrisse unten unter Quelldateien aufgeführt. Mehrere Grundrisse eines Blattes verweisen auf dieselbe Datei; sie wird nur einmal gespeichert.

Für eine Bestandsaufnahme oder Keuring bleibt so der Architektenplan als Grundlage der Dokumentation beim Projekt. Brauchst du später einen weiteren Ausschnitt, etwa weil eine Etage beim ersten Import fehlte, lädst du die Datei erneut über Grundriss hinzufügen und markierst den Ausschnitt; ein Ausschnitt direkt aus der Liste Quelldateien ist noch nicht vorgesehen.

Maßstab, Drehung und Position einstellen

Die Layer-Werkbank Layer einrichten führt mit den Schritten Zuschneiden, Drehen, Maßstab und Position durch die Einrichtung. Stammt der Grundriss aus einem markierten Ausschnitt, beginnt sie bei Drehen – der Bereich ist beim Import bereits bestimmt. Zuschneiden bleibt für Feinkorrekturen am Rand erreichbar. Während die Werkbank offen ist, bleiben Verschieben und Zoom verfügbar, die Zeichenwerkzeuge sind gesperrt. Änderungen bleiben ein Entwurf, bis du Fertig wählst; Abbrechen verwirft sie.

Für einen Bild- oder PDF-Layer kalibrierst du den Maßstab mit einer bekannten Strecke:

  1. Öffne den Schritt Maßstab oder wähle in der Werkzeugleiste Kalibrieren (bei einem bereits kalibrierten Layer Neu kalibrieren).
  2. Wähle Referenzstrecke setzen und setze zwei Punkte auf eine Strecke, deren reale Länge du kennst, zum Beispiel zwischen zwei Maßlinien.
  3. Gib die Länge in Metern ein und prüfe die Vorschau.
  4. Richte die Referenzkante bei Bedarf waagerecht oder senkrecht aus.
  5. Bestätige erst nach der Plausibilitätsprüfung mit Fertig.

Bei DXF übernimmt PlanElec den Maßstab aus der Zeichnungseinheit. Nennt die Datei keine Einheit, nimmt PlanElec sie anhand der Abmessungen an oder fragt dich einmal danach. Die Maßstabsquelle bleibt in der Werkbank sichtbar. Kalibriere trotzdem manuell nach, wenn eine bekannte Strecke nicht passt.

Auf der Vorlage weiterzeichnen

Stelle bei Bedarf Deckkraft und Zuschnitt des Layers ein. Zeichne anschließend geschlossene Außen- und Innenwände mit Polygon oder Rechteck. PlanElec erkennt aus den geschlossenen Wandzügen Räume; Geräte und Kabelwege beziehen sich auf diesen bearbeitbaren Wandgraphen, nicht auf Pixel der Vorlage.

Kontrolliere vor der weiteren Elektroplanung:

  • Stimmen eine oder mehrere bekannte Längen mit dem eingestellten Maßstab überein?
  • Liegt der Plan richtig gedreht und an der gewünschten Position?
  • Sind nur relevante Ebenen sichtbar, ohne dass Maßketten oder Schriftfelder die Arbeit verdecken?
  • Sind Außen- und Innenwände als eigene PlanElec-Wände nachgezeichnet?

Bei mehreren Etagen richtest du jede Etage separat ein. Die Ausrichtung zwischen Etagen ist ein eigener Schritt und ersetzt nicht die Kalibrierung eines importierten Layers; siehe Etagen ausrichten und Gebäudenullpunkt.

Grundriss automatisch erkennen lassen

Statt nachzuzeichnen kannst du Wände und Räume aus einem Plan erkennen lassen. Das Ergebnis ist ein Vorschlag, den du prüfst, bevor er in die Etage übernommen wird.

FrageAntwort
Wo starte ich?Auf einer leeren Etage mit Grundriss automatisch erkennen im Startdialog, oder bei einer abgelegten Datei im Bereich Unterlagen mit Grundriss erkennen
Welche Dateien?PDF, PNG, JPEG und WebP; DXF nicht
Was wird erkannt?Wände, Räume mit Fläche, Türen und Fenster sowie unterstützte Gerätesymbole wie Steckdosen, Schalter und Leuchten
Wo prüfe ich?Im Bereich Erkennung: Räume, Öffnungen, Geräte, Rückfragen und Maßstab
Was ist Voraussetzung?Bearbeitungsrecht im Projekt, eine leere Zieletage und ein bestätigter Maßstab – ohne Maßstab bestätigen bleibt die Übernahme gesperrt
Was wird nicht übernommen?Stromkreise, Eindrahtschema und nicht zuordenbare Symbole

Für die Erkennung wird die Seite an einen externen KI-Anbieter übermittelt; jeder Lauf verbraucht dein KI-Kontingent. Findet die Erkennung keinen verwertbaren Grundriss, liegt der Plan als Vorlage zum Nachzeichnen bereit, und du gehst wie oben beschrieben vor. Den vollständigen Ablauf mit Korrektur-Editor erklärt Wie lasse ich einen Grundriss von der KI erkennen?

Grundriss ersetzen: Wie spiele ich eine neue Planversion ein?

Schickt der Architekt eine neue Planversion, legst du sie als zusätzliche Ebene auf dieselbe Etage, richtest sie ein und löschst danach die alte Vorlage. Deine Wände, Räume und Geräte bleiben dabei unverändert; du vergleichst sie direkt mit dem neuen Plan.

  1. Öffne im Modus Grundriss den Bereich Grundrisse und wähle Grundriss hinzufügen. Importiere die neue Datei auf dieselbe Etage.
  2. Die neue Ebene wird aktiv. Öffne Einrichten und stelle Maßstab, Drehung und Position ein; Kalibrierung und Lage der alten Ebene werden nicht übernommen.
  3. Vergleiche beide Pläne: Blende eine Ebene mit dem Augen-Symbol aus oder verringere die Deckkraft. Mit Aktivieren wechselst du die aktive Ebene.
  4. Passe Wände und Geräte an, wo sich der Plan geändert hat.
  5. Lösche die alte Ebene mit dem Papierkorb-Symbol, wie unten beschrieben.

Eine Etage trägt bis zu 10 Grundriss-Ebenen. Eine eigene Schaltfläche zum Ersetzen einer Ebene unter Beibehaltung der Kalibrierung gibt es noch nicht; der Weg über eine zusätzliche Ebene hat den Vorteil, dass du alte und neue Version vor dem Löschen vergleichen kannst.

Grundriss löschen: Wie entferne ich eine Planvorlage?

Eine importierte Planvorlage (Grundrissbild, PDF-Seite oder DXF, auch Unterlage oder Referenzebene genannt) löschst du im Bereich Grundrisse. Deine gezeichneten Wände, Räume und Geräte bleiben dabei erhalten; entfernt wird nur die Referenzebene.

  1. Öffne im Modus Grundriss über die Schaltfläche Grundrisse in der Werkzeugleiste (Gruppe Gebäude & Ebenen) den Bereich Grundrisse der aktuellen Etage.
  2. Wähle in der Karte des gewünschten Grundrisses das rote Papierkorb-Symbol neben Einrichten.
  3. Bestätige den Dialog Bild löschen? mit Löschen.

Die Ebene wird entfernt und noch 7 Tage für Wiederherstellung oder Rückgängig aufbewahrt. Direkt danach holst du sie mit Rückgängig zurück (Pfeil oben rechts oder Strg+Z, Mac: Cmd+Z). Einen eigenen Papierkorb mit Wiederherstellen-Schaltfläche hat der Bereich nicht. War der gelöschte Grundriss aktiv, wird der nächste Grundriss der Etage aktiv.

Willst du die Vorlage nur vorübergehend nicht sehen, blende sie mit dem Augen-Symbol (Ebene ausblenden) aus oder verringere die Deckkraft, statt sie zu löschen.

Quelldateien bleiben beim Löschen einer Ebene im Projekt; im Bereich Grundrisse gibt es für sie keinen Löschknopf. Jeder hochgeladene Plan liegt zusätzlich im Bereich Unterlagen. Dort lässt sich eine Unterlage mit Endgültig löschen entfernen; das ist nicht rückgängig zu machen.

Was soll weg?Wo
Nur die Planvorlage einer EtageBereich Grundrisse → Papierkorb-Symbol
Die ganze Etage mit allen DatenEtagenleiste → Etagen verwalten → … löschen
Das ganze Projekt aus der ListeProjektmenü → Archivieren
Komplett neu anfangenNeu beginnen

Was der Import nicht erledigt

Der manuelle Import legt nur eine Referenzebene unter deine Zeichnung. Räume entstehen erst aus den Wänden, die du darauf zeichnest oder aus einem geprüften Erkennungsvorschlag übernimmst. Weder Import noch Erkennung ermitteln eine elektrische Installation oder erstellen eine offizielle Bestandsaufnahme. Prüfe Maße, Wandverlauf und die reale Ausführung, bevor du Symbole setzt oder Dokumente exportierst.

Als Nächstes: Elektrosymbole platzieren und mit der Topologie verbinden.

Wichtig bei der Elektroplanung

Die Anleitungen erklären den Softwareworkflow. Lass Planung, Ausführung und Dokumente bei Bedarf von einer qualifizierten Elektrofachkraft prüfen; nur eine zugelassene Kontrollstelle führt die offizielle Kontrolle durch.
