Schalterketten, Stromkreise und Kabelwege bearbeiten

Diese drei Werkzeuge beantworten unterschiedliche Fragen: Welcher Schalter bedient welches Licht? Welcher Stromkreis versorgt welches Gerät? Wo verläuft das Kabel räumlich? Bearbeiten Sie sie nacheinander, damit der Plan fachlich nachvollziehbar bleibt.

Schalter und Leuchten als Kette verbinden

Wählen Sie im Grundriss das Werkzeug Schalterkette. Es verbindet Schalter und die von ihnen bedienten Leuchten in einer logischen Reihenfolge. Für freie Schalter und Leuchten eines Raums kann PlanElec einen Vorschlag erstellen; kontrollieren Sie ihn immer gegen die geplante Bedienung.

Bei einer manuellen Kette wählen Sie die beteiligten Geräte bewusst. Eine gültige Kette enthält mindestens einen Schalter und eine Leuchte. Ein Gerät kann nicht gleichzeitig Mitglied mehrerer Schalterketten sein. Bei mehreren Etagen bleibt die Kette projektweit zusammenhängend; die Ansicht zeigt auf jeder Etage nur die örtlichen Teilstrecken und Fortsetzungsmarker.

Die Schalterfunktion und die Polzahl sind getrennte Einstellungen. Die Anwendung kann die Funktion Ein/Aus, Wechsel- oder Kreuzschaltung aus der Kette ableiten; die Polzahl wählen Sie ausdrücklich. Ein Serienschalter (Double allumage) ist ein einzelnes Gerät mit zwei getrennten Kanälen: Ordnen Sie jede Leuchte bewusst Kanal A oder B zu.

Geräte einem bestehenden Stromkreis zuordnen

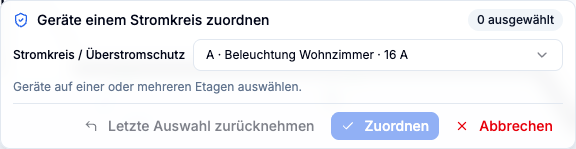

Wählen Sie das Werkzeug Stromkreis zuordnen. Im Panel wählen Sie zuerst den Zielstromkreis beziehungsweise dessen MCB und dann die Geräte – auch über die Etagenwahl. Mit Fertig übernimmt PlanElec die Auswahl gemeinsam.

Noch nicht verknüpfte Geräte werden dabei als Verbraucher unter dem gewählten MCB angelegt und mit ihrem Grundrisssymbol verbunden. Liegt ein Gerät bereits an einem anderen MCB, verlangt die Anwendung vor dem Umhängen eine ausdrückliche Bestätigung. Ein Abbruch verändert keine Projektdaten; der vollständige Abschluss lässt sich als ein Schritt rückgängig machen.

Die Stromkreiszuordnung beschreibt die elektrische Zugehörigkeit. Sie legt noch keinen realen Weg durch Wände, Schächte oder Geschosse fest.

Kabelweg planen und nachbearbeiten

Wählen Sie das Werkzeug Kabelweg. Wenn Kabel in der Topologie existieren, können Sie für die aktive Etage Alle automatisch verlegen oder nach der Auswahl einer Leitung Automatisch verlegen verwenden. Die automatische Route folgt möglichst den gezeichneten Wänden; prüfen Sie sie gegen die beabsichtigte Ausführung.

Zum manuellen Bearbeiten wählen Sie eine Kabellinie. Ein Klick auf eine Strecke fügt einen Wegpunkt ein und startet das Verschieben; ein Doppelklick entfernt einen Wegpunkt. Mit Escape heben Sie die Auswahl auf oder verlassen den Modus. Die angezeigte Länge übernimmt in Materiallisten, Spannungsfallberechnung und Exporten die aktuelle Routenauflösung; kontrollieren Sie daher jeden außergewöhnlichen Verlauf.

Für ein Kabel zwischen Etagen wählen Sie im Kabelweg-Panel ausdrücklich eine vorhandene Treppe, einen Schacht oder einen Steigweg. PlanElec erfindet keine vertikale Verbindung. Solange ein benötigter Verbinder oder belastbare Höhen fehlen, bleibt die Route unvollständig statt eine scheinbare Länge auszugeben.

Abschließende Kontrolle

• Testen Sie die Schalterkette auf die gewünschte Bedienung, nicht nur auf räumliche Nähe.
• Prüfen Sie Stromkreis, Schutzorgan und Topologie jedes Verbrauchers.
• Prüfen Sie Kabelroute und Länge gegen den vorgesehenen Installationsweg.
• Behandeln Sie automatische Vorschläge als bearbeitbare Planungshilfe, nicht als Ausführungsfreigabe.

Danach können Sie Schaltschrank und Eindrahtschema weiter prüfen und die unterstützte Selbstprüfung ausführen.
