Schakelketens, stroomkringen en kabelroutes bewerken

Deze drie gereedschappen beantwoorden andere vragen: welke schakelaar bedient welk lichtpunt? Welke stroomkring voedt welk toestel? Waar loopt de kabel ruimtelijk? Bewerk ze na elkaar zodat het plan technisch traceerbaar blijft.

Schakelaars en lichtpunten als keten verbinden

Kies in het grondplan Schakelketen. Dit gereedschap verbindt schakelaars en de lichtpunten die zij bedienen in een logische volgorde. Voor vrije schakelaars en lichtpunten in een ruimte kan PlanElec een voorstel maken; controleer het altijd tegen de bedoelde bediening.

Bij een manuele keten kiest u de betrokken toestellen bewust. Een geldige keten bevat minstens één schakelaar en één lichtpunt. Een toestel kan niet tegelijk in meerdere schakelketens zitten. Over verschillende verdiepingen blijft de keten projectbreed verbonden; per verdieping ziet u alleen de lokale delen en vervolgmarkeringen.

Schakelfunctie en poolaantal zijn verschillende instellingen. De toepassing kan een enkelpolige, wissel- of kruisschakeling uit de keten afleiden; het poolaantal kiest u uitdrukkelijk. Een serieschakelaar is één fysiek toestel met twee aparte kanalen: wijs elk lichtpunt bewust aan kanaal A of B toe.

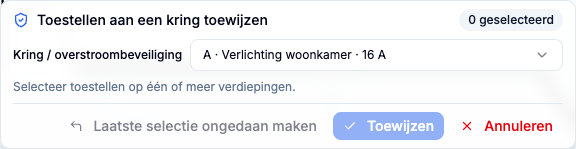

Toestellen aan een bestaande stroomkring toewijzen

Kies Stroomkring toewijzen. Selecteer in het paneel eerst de doelstroomkring of automaat en daarna de toestellen, eventueel via de verdiepingskeuze. Met Gereed neemt PlanElec de selectie samen over.

Nog niet gekoppelde toestellen worden daarbij als verbruikers onder de gekozen automaat aangemaakt en met hun grondsymbool verbonden. Voor een toestel dat al aan een andere automaat hangt, vraagt de toepassing eerst een uitdrukkelijke bevestiging. Annuleren wijzigt geen projectdata; u kunt de volledige bevestiging in één stap ongedaan maken.

De stroomkringtoewijzing beschrijft de elektrische verbondenheid. Zij bepaalt nog geen werkelijk traject door muren, schachten of verdiepingen.

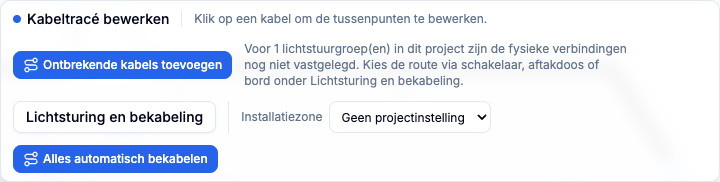

Kabelroute plannen en bijwerken

Kies Kabelroute. Als kabels in de topologie bestaan, kunt u voor de actieve verdieping Alles automatisch routeren gebruiken of, na selectie van één kabel, Automatisch routeren. De automatische route volgt zo veel mogelijk de getekende muren; toets die aan de beoogde uitvoering.

Selecteer een kabellijn om manueel te bewerken. Klik op een segment om een routepunt toe te voegen en meteen te verslepen; dubbelklik om een routepunt te verwijderen. Escape heft de selectie op of verlaat de modus. De getoonde lengte wordt gebruikt in materiaallijsten, spanningsvalberekening en exporten, dus controleer elk uitzonderlijk traject.

Voor een kabel tussen verdiepingen kiest u in het kabelroutepaneel uitdrukkelijk een bestaande trap, schacht of stijgweg. PlanElec verzint geen verticale verbinding. Ontbreekt een nodige verbinding of betrouwbare hoogte, dan blijft de route onvolledig in plaats van een schijnlengte te tonen.

Eindcontrole

• Controleer de schakelketen op de gewenste bediening, niet alleen op nabijheid.
• Controleer stroomkring, beveiliging en topologie van elk toestel.
• Controleer kabelroute en lengte aan de geplande installatieweg.
• Behandel automatische voorstellen als bewerkbare planhulp, niet als uitvoeringsvrijgave.

Daarna kunt u verdeelkast en eendraadschema verder controleren en de ondersteunde zelfcontrole uitvoeren.
