Automatische planning gebruiken en controleren

De automatische functies van PlanElec zijn bedoeld als bewerkbare voorstellen. Ze nemen repetitief werk over, maar kunnen niet weten welke toestellen werkelijk worden geïnstalleerd, hoe een kabel op de werf loopt of welke productspecificaties uw elektricien kiest.

Werk daarom steeds volgens hetzelfde patroon: voorstel maken → preview controleren → toepassen → technisch nakijken.

Afbeelding op oorspronkelijke grootte openen

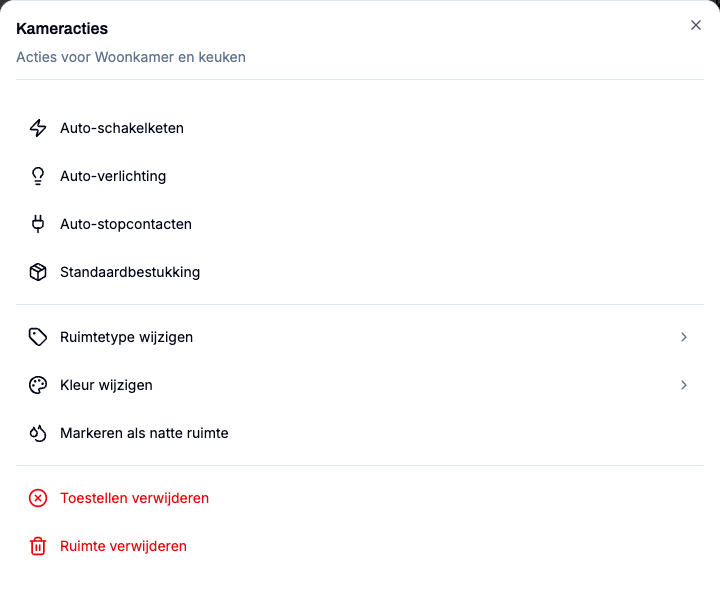

Verbruikers en lichtpunten voorstellen

In het grondplan zijn hulpmiddelen beschikbaar voor automatische stopcontacten, verlichting, standaarduitrusting en spotrasters. De voorstellen gebruiken de getekende ruimtes en geometrie als basis.

Voor een bruikbaar resultaat:

1. teken gesloten en correct benoemde ruimtes;
2. stel waar nodig het gewenste aantal of patroon in;
3. bekijk de voorgestelde posities;
4. verplaats, voeg toe of verwijder punten volgens het echte ontwerp;
5. controleer bijzondere zones en vaste toestellen afzonderlijk.

PlanElec voegt niet stilzwijgend ontbrekende toestellen toe. U blijft verantwoordelijk voor het programma van eisen en de uiteindelijke plaatsing.

Schakelketens automatisch opbouwen

Voor vrije schakelaars en lichtpunten binnen één ruimte kan PlanElec een schakelketen voorstellen. Het startpunt is normaal de vrije schakelaar die het dichtst bij een deur ligt; daarna worden nabijgelegen vrije punten gekoppeld.

Controleer altijd welke schakelaar welk licht bedient en pas de volgorde manueel aan wanneer de werkelijke bediening anders is.

Ligt de positie van een doos al vast, dan is geen voorstel nodig: de PlanElec-assistent plaatst stopcontacten, schakelaars en datadozen precies op die plek op basis van één zin met muur, hoek, afstand en hoogte. Hoe dat werkt, staat in Activiteit en assistent in de studio.

Kabelspecificaties en routes genereren

Zodra de elektrische topologie bestaat, kan PlanElec voor iedere ouder-kindverbinding een kabelsegment aanmaken. Een echte verbindings- of aftakdoos splitst de verbinding in afzonderlijke segmenten. Een doos die alleen in de buurt staat, wordt niet automatisch elektrisch in het pad opgenomen.

De automatische routering zoekt per verdieping een korte route langs de getekende muren. Zijn start en einde niet via dezelfde wandcomponent bereikbaar, dan gebruikt de router een directe fallback.

Open in het situatieschema Koppelen en leidingen → Kabeltracé in de bovenste werkbalk.

Na het routeren:

• controleer of de route overeenkomt met de beoogde uitvoering;
• voeg of verplaats routepunten waar nodig;
• controleer kabeltype, doorsnede en installatiewijze;
• vul een manuele lengte in wanneer de berekende route de werkelijkheid niet voldoende benadert.

De berekende lengte voedt de materiaallijst, spanningsvalberekening en validatie. Ze is een nettolengte zonder automatisch snijverlies of reservepercentage.

Verbruikers automatisch aan stroomkringen toewijzen

De automatische stroomkringtoewijzing maakt een voorstel op basis van de vastgelegde verbruikers en productregels. Onder meer deze keuzes worden ondersteund:

• standaard licht- en stopcontactpunten worden per ruimte gegroepeerd;
• maximaal acht aansluitpunten worden per standaardkring voorzien;
• onder andere kookplaat, oven, wasmachine, droogkast, vaatwasser, boiler, warmtepomp en sauna krijgen een toegewijde automaat;
• standaardgroepen worden achter 30 mA-differentieelschakelaars geplaatst;
• een wallbox krijgt een afzonderlijke 30 mA-RCD en een driefasige automaat; bij gedocumenteerde ingebouwde 6 mA-DC-detectie stelt PlanElec extern type A voor, anders type B;
• bij meerdere verdeelkasten kan de toewijzing over boards worden verdeeld.

Bekijk de preview voor u bevestigt. Controleer vooral gemengde kringen, bijzondere toestellen, bestaande handmatige toewijzingen en de toepasbaarheid van de defaults op het concrete project.

Lasten over fasen verdelen

Voor een driefasig of delta-net kan PlanElec lasten over L1, L2 en L3 verdelen. De faseweergave toont de berekende last per fase en waarschuwt bij een duidelijke onbalans.

Dit blijft een modelberekening op basis van de ingevoerde vermogens. Werkelijke gelijktijdigheid, metingen en netvoorwaarden moeten buiten de software worden beoordeeld.

Afbeelding op oorspronkelijke grootte openen

De verdeelkast automatisch vullen

Automatisch vullen plaatst de bestaande hoofdschakelaar, RCD's en MCB's op vrije DIN-railplaatsen. De standaardvolgorde is hoofd-RCD, groeps-RCD's en vervolgens automaten. De functie houdt standaard ongeveer twintig procent railruimte vrij.

Het verschil met stroomkringtoewijzing is belangrijk:

• Stroomkringtoewijzing maakt en koppelt de elektrische beveiligingsstructuur.
• Automatisch vullen rangschikt die bestaande modules fysiek in de kast.

Na automatisch vullen controleert u de gekozen kastgrootte, TE-breedtes, reservecapaciteit, beschermingsketens en verbindingspaden. Expliciete paden via verbindingsdozen worden bij opnieuw vullen bewaard.

Eindcontrole van een automatisch voorstel

Loop na elke automatische actie deze punten na:

1. Volledigheid: zijn alle werkelijke verbruikers, dozen en verdeelkasten gemodelleerd?
2. Topologie: klopt elke ouder-kindverbinding en is niets onverbonden?
3. Beveiliging: passen RCD, MCB, poolconfiguratie en kabel bij de toepassing?
4. Ruimte: zijn routes en posities uitvoerbaar op de werf?
5. Fasen: is de verdeling aannemelijk met de ingevoerde vermogens?
6. Documenten: blijven situatieplan en eendraadschema na de wijzigingen leesbaar?

De AREI/RGIE-zelfcontrole helpt bij de ondersteunde, op basis van projectdata beslisbare regels. Ze is geen conformiteitsverklaring en vervangt de beoordeling door een elektricien of een officiële keuring niet.

Ga daarna verder met Documenten exporteren.

De elektrische installatie verder plannen

U kunt bestaande toestellen ook in Installatie aan een stroomkring toewijzen, hun beveiligingspad volgen en onderverdelers vormen na een voorbeeld. Behuizing en moduleplaatsen mogen voorlopig openstaan. De voorgestelde volgorde is een houvast; bestaande projecten en andere zinvolle startpunten blijven mogelijk.

Geïllustreerde handleiding voor installatieplanning.
