Een installatie plannen en onderverdelers vormen
Wijs bestaande grondplantoestellen toe, controleer beveiligingspaden en werk een elektrische planning uit tot onderverdelers, kastopbouw en eendraadschema.
AuteurStephan BehmIn Installatie plant u welke beveiliging welke stroomkring en verbruikers voedt. U gebruikt de toestellen die al op het grondplan staan. Een behuizing of vaste moduleplaatsen zijn nog niet nodig. Vervolgens vormt u onderverdelers, werkt u de kastopbouw uit en controleert u het afgeleide eendraadschema.
Deze handleiding volgt één fictieve voorbeeldwoning in hetzelfde projectbestand. De afbeeldingen tonen echte productweergaven van dat project. De volgorde helpt u op weg; bestaande projecten en andere zinvolle startpunten blijven mogelijk. Een planningsweergave of geëxporteerd ontwerp bevestigt niet dat een installatie elektrisch veilig is.
Snel starten: van verdeler naar topologie
- Plaats verbruikers en een verdeler op het grondplan.
- Selecteer de verdeler en Installatie automatisch aanvullen. Dezelfde actie staat bij Installatie.
- Controleer de doelverdeler, nieuwe stroomkringen, beveiligingen en benodigde ruimte. Voorstel toepassen vult de planning aan en opent de topologie van de verdeler.
- Open de kastweergave om de voorbereide indeling te controleren.
Alle niet-toegewezen verbruikers zonder toewijzing aan een andere verdeler worden meegenomen. Bestaande stroomkringen, kabelgegevens en moduleposities blijven behouden. Een nog niet geconfigureerde kast krijgt een behuizingsvoorstel; onvoldoende ruimte in een bestaande behuizing wordt gemeld. Toestellen die handmatige planning vereisen en ontbrekende voedingsgegevens blijven open. Eén stap ongedaan maken herstelt de vorige toestand. Als het project wijzigt, controleer dan het bijgewerkte voorstel voordat u het toepast. Het voorbeeld toont elke geplande toewijzing per ruimte met stroombaan, beveiliging en differentieelschakelaar. Een lege stroombaan waarvan de naam overeenkomt met de verbruiker wordt hergebruikt in plaats van een extra beveiliging aan te maken.
De volgende onderdelen leggen de handmatige bewerking en controle van de installatie uit.
Waarvoor dient elke weergave?
| Weergave | Wat u hier plant |
|---|---|
| Grondplan / situatieschema | Plaats van toestellen en ruimtelijke kabelwegen |
| Installatie | Voeding, beveiligingspaden, stroomkringen en verdelergrenzen |
| Verdeelkast | Concrete toestellen, behuizing, rijen en moduleplaatsen |
| Eendraadschema | Documentweergave van dezelfde elektrische installatie |
| Export | Documenten van de opgeslagen projectversie met zichtbare controlestatus |
Een bestaand grondplantoestel toewijzen
- Plaats toestellen op het grondplan of open een bestaand project. Zie elektrische symbolen plaatsen en verbinden.
- Open Installatie, zoek het toestel en selecteer het in de boom of grafische weergave.
- Klik op Stroombaan toewijzen, kies de bestaande doelkring en bevestig.
- Controleer het getoonde beveiligingspad. De verwijzing naar het grondplan brengt u naar het bijbehorende symbool.
U wijst hetzelfde toestel toe. Maak geen tweede verbruiker om die in het schema te zien. In het voorbeeld krijgt de bestaande woonkamercontactdoos haar stroomkring.

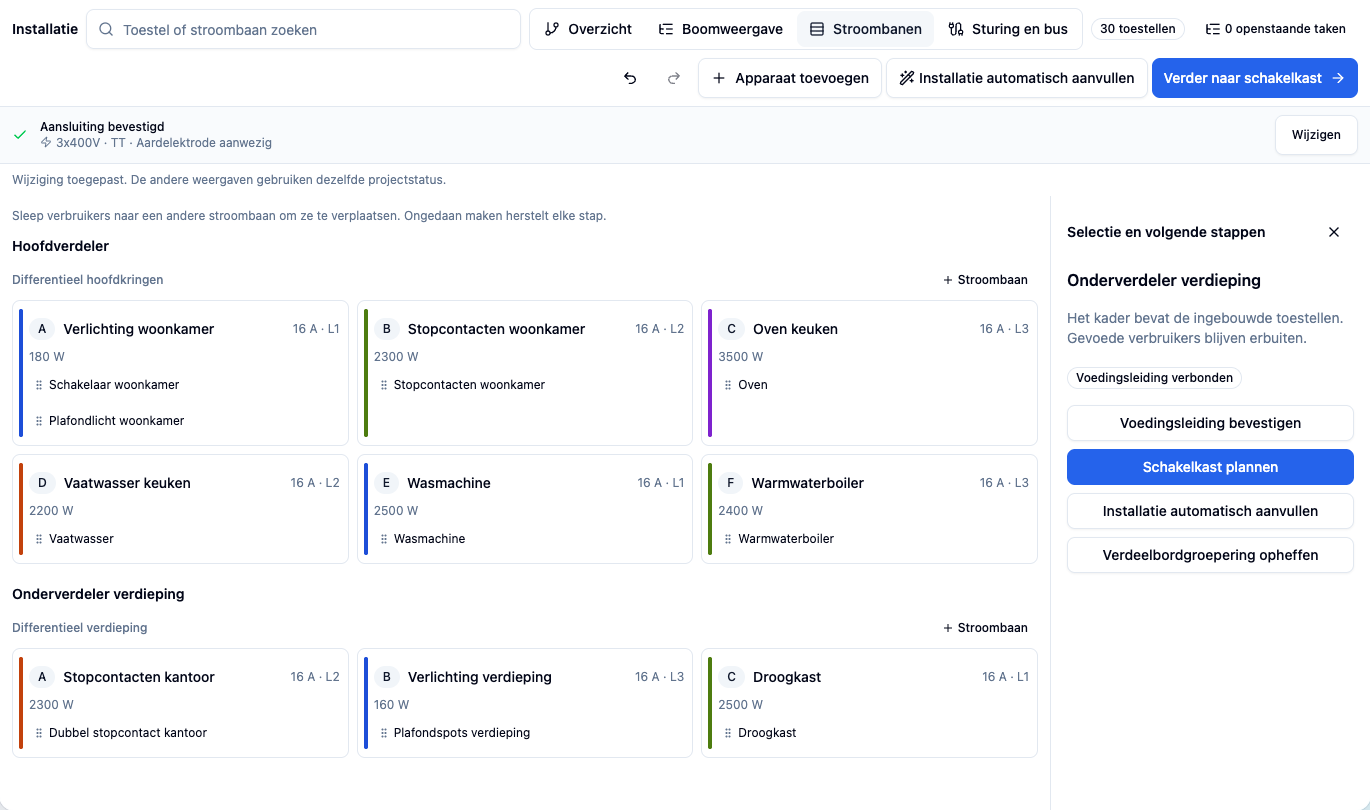

Verbruikers verplaatsen in de lijst met stroombanen
De weergave Stroombanen toont per verdeelbord en differentieelschakelaar elke eindstroombaan met haar verbruikers, het totaal van het opgegeven vermogen en de fase. Verbruikers zonder stroombaan staan bovenaan.
- Open Installatie en kies de weergave Stroombanen.
- Sleep een verbruiker naar de gewenste stroombaan. Zijn kabels verhuizen mee.
- Met Ongedaan maken draait u de stap volledig terug.
Alleen elementen die rechtstreeks aan de automaat hangen, zijn verplaatsbaar; een aftakdoos neemt haar verbruikers mee. De ruimtefilter toont alleen stroombanen die de gekozen ruimte voeden. Zonder muis selecteert u de verbruiker en gebruikt u Stroombaan toewijzen.
Openstaande taken afwerken
Zonder selectie toont het zijpaneel de openstaande taken – één regel per probleem, niet per toestel.
| Taak | Oplossing in het zijpaneel |
|---|---|
| Verbruikers zonder stroombaan | Automatisch toewijzen opent het voorstel van de automatische planning |
| Verdeelbord open: elektrisch verbonden, maar aan geen verdeelbord toegewezen | Verdeelbord vormen opent het voorbeeld voor de hele keten vanaf het bovenste toestel |
Daaronder staan acties voor de volledige installatie. Fasen balanceren verdeelt eenfasige stroombanen bij een driefasige aansluiting gelijkmatiger over L1–L3, zonder moduleplaatsen te verschuiven. Ontbrekende kabels aanvullen maakt alleen ontbrekende kabels aan; bestaande kabels en hun gegevens blijven ongewijzigd. Kabeltracés berekenen vult ontbrekende tracés op het plan aan en laat manueel getekende tracés ongewijzigd.
Het volledige voedings- en beveiligingspad lezen
Ga terug naar de installatie. Netaansluiting, meter, beveiligingen, stroomkringen en verbruikers blijven samen bereikbaar. Selecteer een verbruiker om zijn pad naar de voeding te zien. Gebruik toestelreferenties en kringlabels om grondplan en schema te vergelijken.
Zoeken, in-/uitklappen en de boomweergave helpen bij grote projecten. Ingeklapte delen blijven aanwezig. Stuurrelaties, schakelfuncties en bustoewijzingen zijn aanvullende relaties; maak er geen willekeurige voedingsverbindingen van.

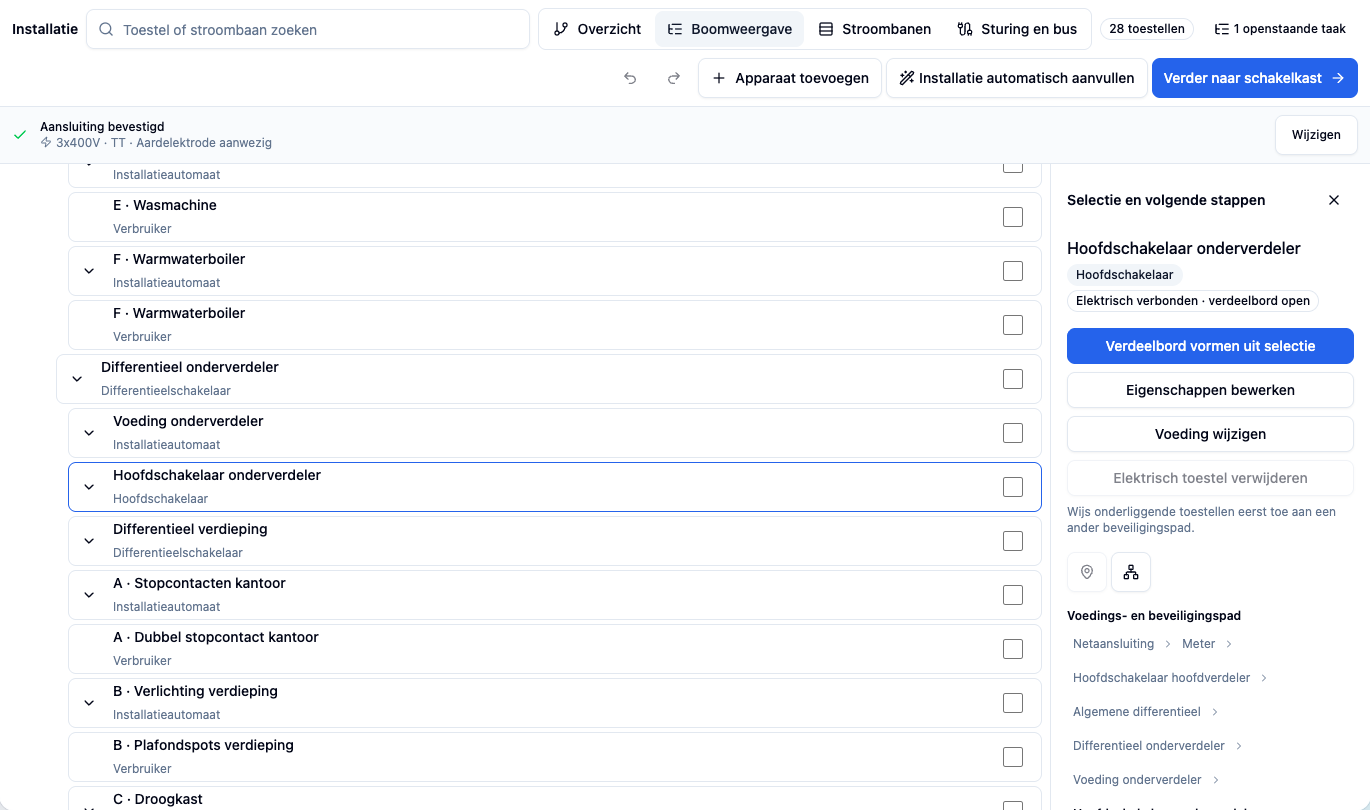

Verder plannen zonder vastgelegde verdeelkast
Een nog te bepalen verdeler is een bewaarbare ontwerpstatus. Sla het project op en laad het opnieuw: de open toewijzing blijft bestaan en wordt niet automatisch bij een hoofdverdeler ondergebracht.
| Status | Volgende stap |
|---|---|
| Elektrisch niet toegewezen | Voeding of stroomkring bepalen |
| Elektrisch verbonden, verdeler open | Een passende fysieke groep plannen |
| Verdeler bepaald, opbouw open | Voeding controleren, behuizing en modules uitwerken |
| Modules geplaatst | Opbouw, elektrische gegevens en documenten controleren |
Van een selectie een onderverdeler maken
- Selecteer de samenhorende beveiligingen. Gebruik de afzonderlijke selectievakjes in de boom of meervoudige selectie in de grafische weergave.
- Klik op Verdeelbord vormen uit selectie en geef die een duidelijke naam.
- Lees het voorbeeld: voedingspunt, modules, verbruikers buiten de kast, bestaande verdelergrenzen en getroffen plaatsingen.
- Bevestig alleen een geschikte selectie. Bij tegenstrijdige keuzes verklaart de toepassing waarom; pas de selectie aan.
Na bevestiging horen de beveiligingen bij de nieuwe fysieke verdeler. De gevoede contactdozen en lampen staan buiten het kader. Elektrisch achtergeschakelde onderverdelers zijn geen behuizingen die in elkaar zitten.
Controleer vervolgens de voeding: selecteer de werkelijk voorgeschakelde beveiliging en geef kabelgegevens op, zoals aderenaantal, doorsnede en lengte. Bevestig die verbinding uitdrukkelijk. Groeperen verzint geen beveiliging of voedingskabel. De radiale planning vereist één eenduidig bovenliggend voedingspad; lokale bronnen zoals PV worden afzonderlijk behandeld.
Wat gebeurt er bij verwijderen?
| Actie | Gevolg |
|---|---|
| Verdeler groepering opheffen | De fysieke groep verdwijnt; elektrische toestellen blijven beschikbaar |
| Moduleplaatsing verwijderen | Het toestel verlaat zijn rijpositie; het elektrische toestel blijft bestaan |
| Elektrisch toestel verwijderen | Het inhoudelijke object en de betrokken verbindingen veranderen |
Lees telkens het voorbeeld of de bevestiging en controleer de betrokken weergaven. Samenhorende inhoudelijke wijzigingen zijn te volgen via ongedaan maken/opnieuw uitvoeren.

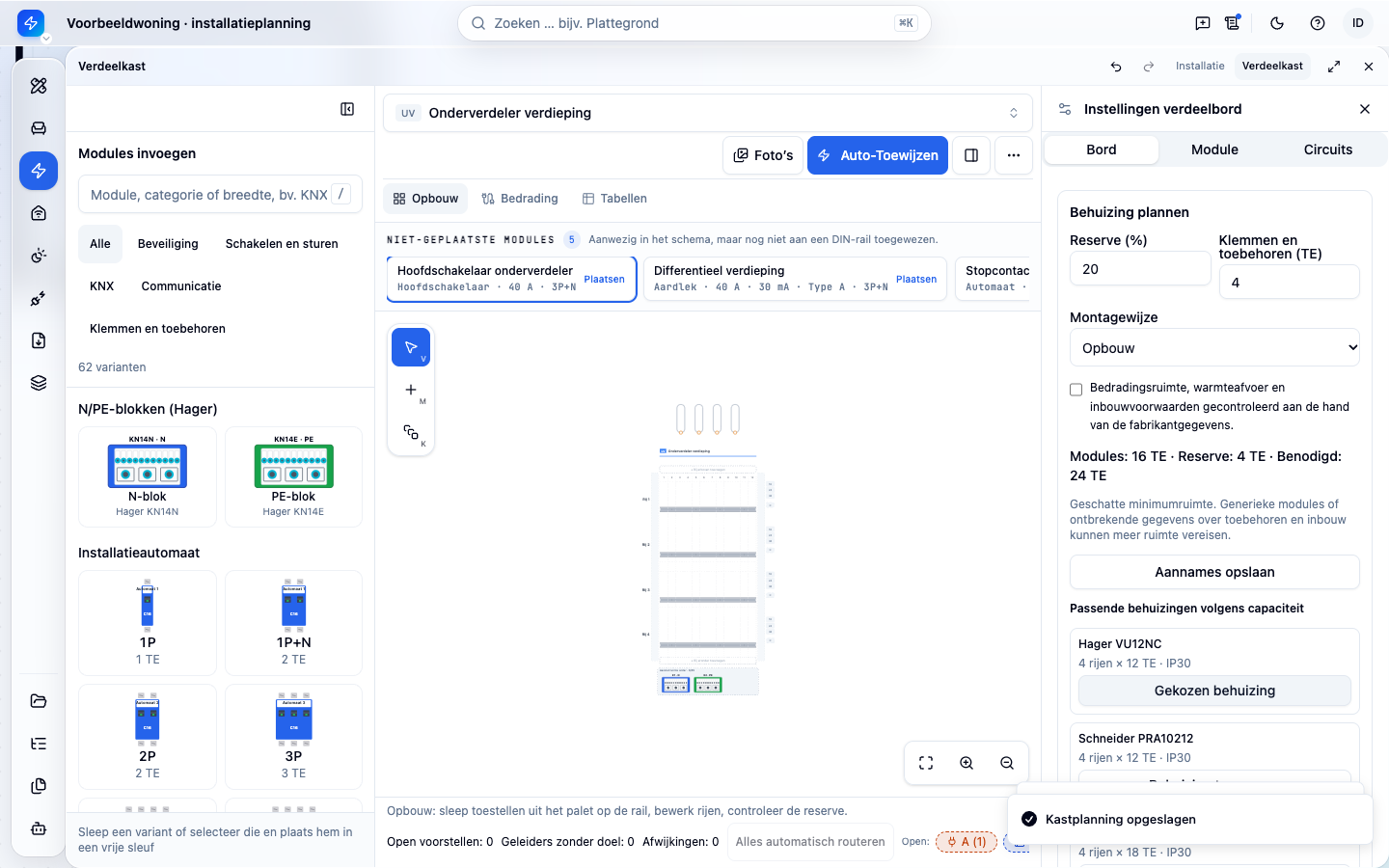

Modules en behuizing uitwerken
Open de verdeelkast vanuit de geselecteerde onderverdeler. Bestaande toestellen worden overgenomen en ongeplaatste modules blijven vindbaar. Kies concrete modules, controleer hun breedte in module-eenheden (TE) en plan de rijen.
De behuizingsplanning toont de modulebehoefte en gebruikt de ingevoerde reserve en ruimte voor klemmen/toebehoren. Controleer montagewijze, bedradingsruimte, warmteafvoer en fabrikantvoorwaarden. Bij generieke modules of ontbrekende gegevens blijft de ruimte een schatting. Een voorgestelde behuizing is geen uitvoeringsgoedkeuring.

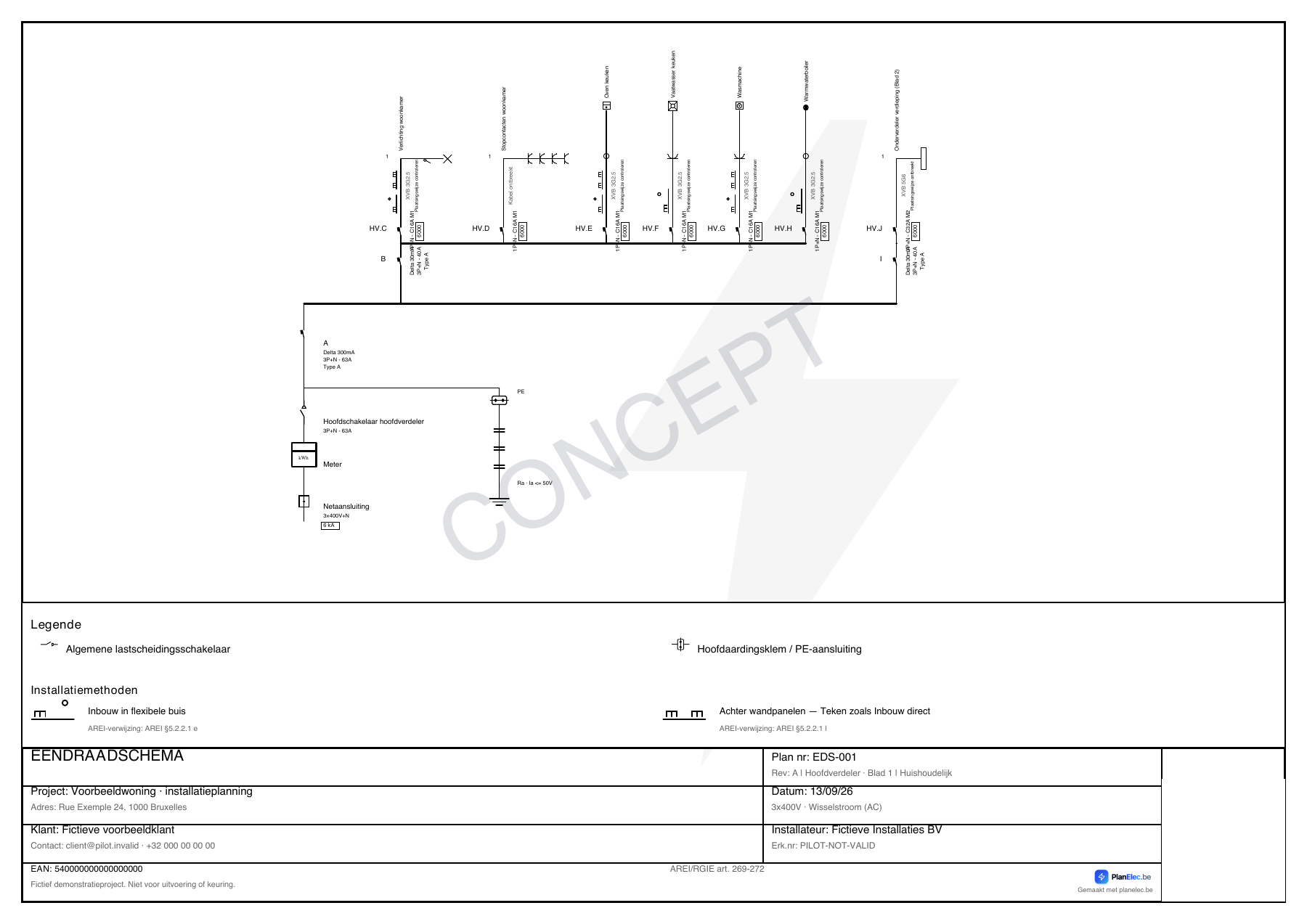

Het eendraadschema controleren en documenten exporteren
Open Eendraadschema. Dezelfde verbruikers, beveiligingen en verdelers verschijnen in de documentweergave. Controleer de bladen per verdeler en de kruisverwijzingen. Het schema wordt uit het projectmodel gerenderd en is geen schermafbeelding van de installatieboom.
Ga naar Export, controleer de opgeslagen versie en kies de gewenste documenten. Open toewijzingen, kabelgegevens en controles blijven zichtbaar. Een download die als ontwerp wordt aangeboden, blijft een ontwerp. Documentproductie vervangt geen vakcontrole of officiële keuring.
Lees verder: documenten exporteren en wat controleert de zelfcontrole?.

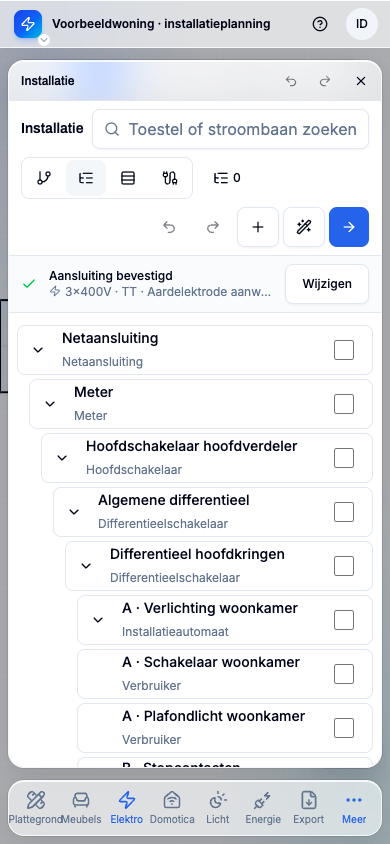

Werken op tablet, smartphone of met toetsenbord
Op smalle schermen staat de boomweergave centraal. Gebruik selectievakjes en benoemde acties voor toewijzing en onderverdelers. Met de pijltjestoetsen beweegt u door de boom, met Enter opent u de selectie en met de spatiebalk voegt u een element toe aan de meervoudige selectie.
Belangrijk bij elektrische planning
De handleidingen leggen de softwareworkflow uit. Laat ontwerp, uitvoering en documenten waar nodig controleren door een gekwalificeerde elektricien; alleen een erkend controleorganisme voert de officiële keuring uit.
