PlanElec krijgt meer diepte: meubels, 3D-weergaven en lichtsferen

Meubels in je grondplan, 2D en 3D naast elkaar, lichtscènes, een daglichtstudie en een heatmap met richtwaarden: zo maak je je planning in PlanElec Pro ruimtelijk aanschouwelijk.

Gepubliceerd op 12 september 2026 Bijgewerkt op 6 november 2026 6 min

Waar komt de sofa? Hoe werkt een hanglamp boven de eettafel? En hoe liggen de verdiepingen boven elkaar? In PlanElec Pro bekijk je je planning ruimtelijk en bespreek je ze makkelijker met klant en team: meubels, bijpassende 2D-bovenaanzichten, een illustratieve lichtvoorvertoning, een daglichtstudie en een heatmap van de directe verlichtingssterkte vullen de 3D-viewer aan. De 3D-weergave is voor alle gebruikers beschikbaar zonder activering; zonder WebGL werk je in 2D gewoon verder.

Een elektricien en een klant bespreken de plaats van een hanglamp.

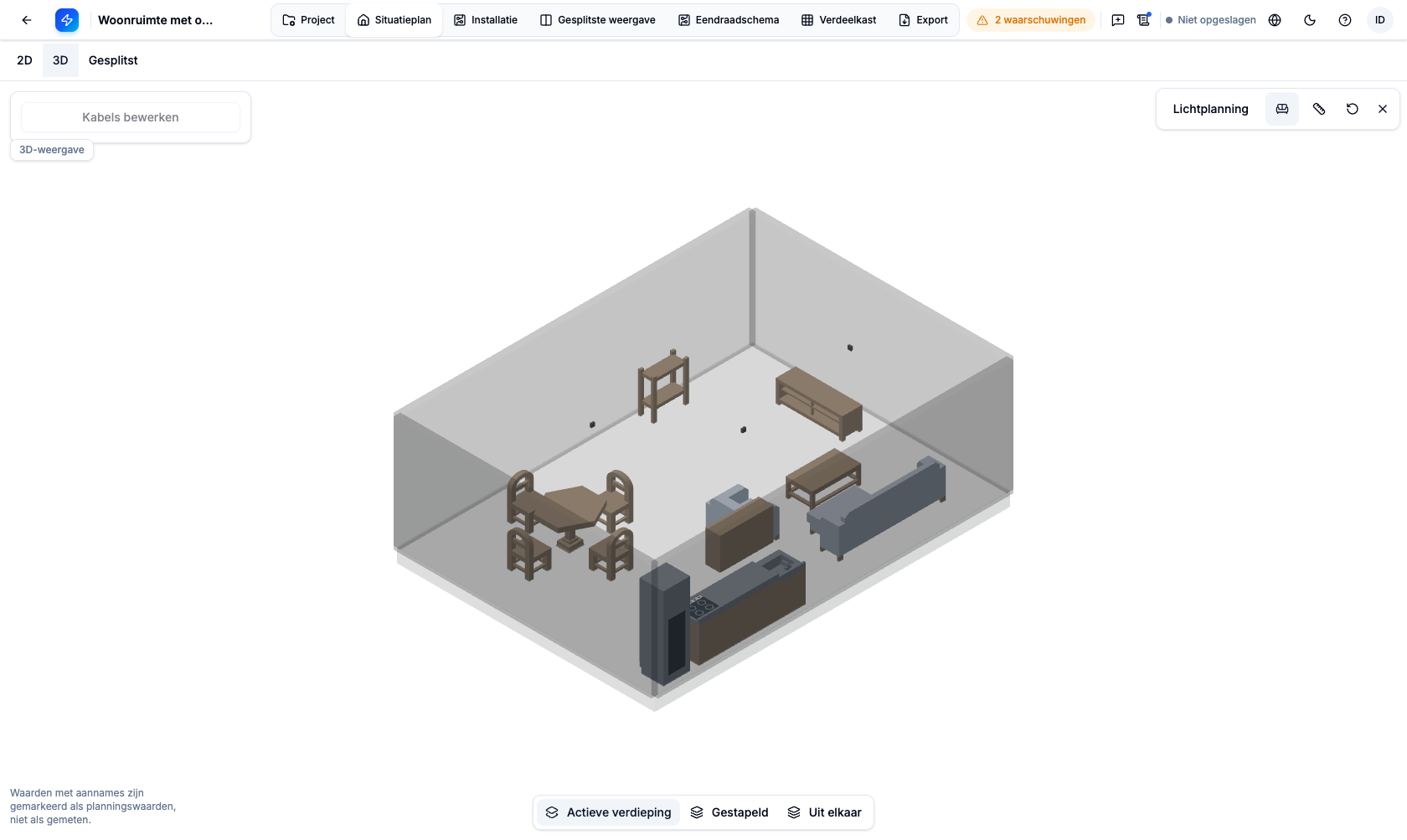

Gemeubileerde woon- en eetruimte met open keuken in de 3D-viewer van PlanElec
De gemeubileerde woon- en eetruimte is zichtbaar in de 3D-viewer.
Afbeelding op oorspronkelijke grootte openen

Meubels geven het grondplan schaal

Een ruimte wordt tastbaar zodra de sofa, tafel en keukenkasten erin staan. In de modus Meubels open je de catalogus Inrichting en buitenruimte met 52 items in de categorieën Wonen, Eten en werken, Slapen en opbergen, Keuken, Keukenapparaten, Sanitair en Buitenruimte. Elk meubel heeft een bovenaanzicht voor het 2D-plan en een model voor 3D; positie, afmetingen in centimeter en draaihoek vormen de gezamenlijke basis van beide weergaven.

Zo zie je bijvoorbeeld meteen of een stopcontact handig naast de sofa ligt of een lamp bij de geplande eethoek past. Meubels plaats en draai je, je past hun afmetingen aan en verbergt ze wanneer nodig. Of ze op het geëxporteerde situatieplan verschijnen, kies je bij de export met de schakelaar Inrichting en buitenobjecten opnemen. De catalogus is een selectie van gangbare inrichting, geen fabrikantencatalogus; veel toestellen verschijnen in 3D als vereenvoudigde vormen.

Eén project, twee perspectieven

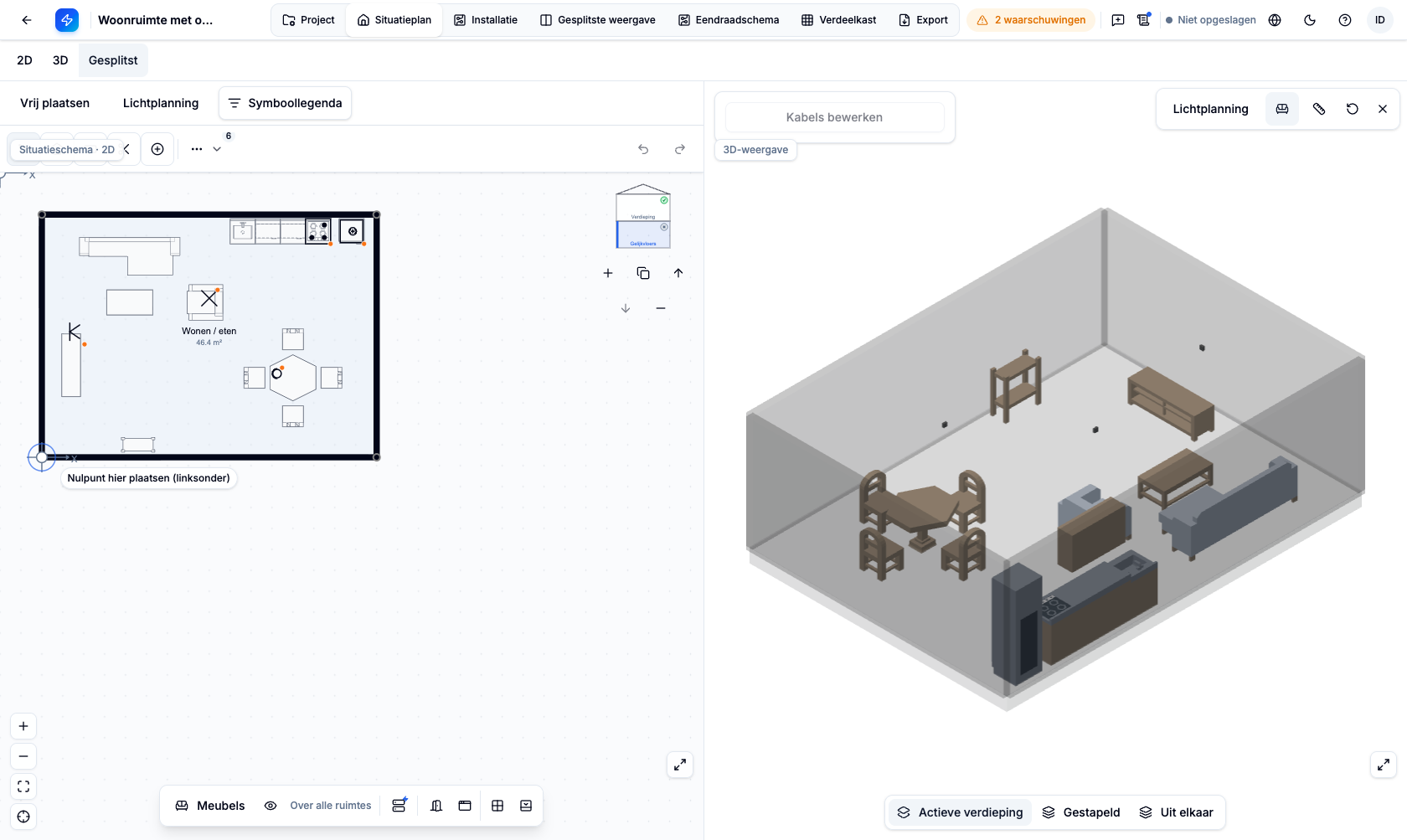

Met de weergaveschakelaar wissel je tussen 2D, 3D en 2D + 3D. De gesplitste weergave verschijnt vanaf een werkvlak van 1600 pixels breed en is ideaal voor overleg: links de positie in het plan, rechts de ruimtelijke context. Selectie en projectstand zijn in beide weergaven dezelfde; een tweede model heb je niet nodig.

Dezelfde gemeubileerde ruimte naast elkaar als 2D-grondplan en 3D-weergave
De gedeelde weergave toont links het grondplan en rechts de 3D-viewer.
Afbeelding op oorspronkelijke grootte openen

Ook bij het plaatsen heb je meer vrijheid: houd Shift ingedrukt om het vastklikken tijdelijk uit te schakelen. Op tablet en smartphone doet de schakelaar Vrij plaatsen hetzelfde. Bij meubels stel je zo ook de draaihoek in zonder vaste hoekstappen. In de modi Meubels en Licht start 3D met Muren in doorsnede, zodat je in de ruimtes kijkt.

Lichtsferen uitproberen

In de modus Licht opent PlanElec de 3D-weergave met de panelen Lichtplanning en Lichtstudie. Lampen plaats je één voor één of als Spot Raster. In het paneel Lichtplanning stel je per ruimte lumen, kleurtemperatuur, stralingshoek, kanteling, montagehoogte en groep in; met groepen bedien je bijvoorbeeld eethoek en zithoek samen.

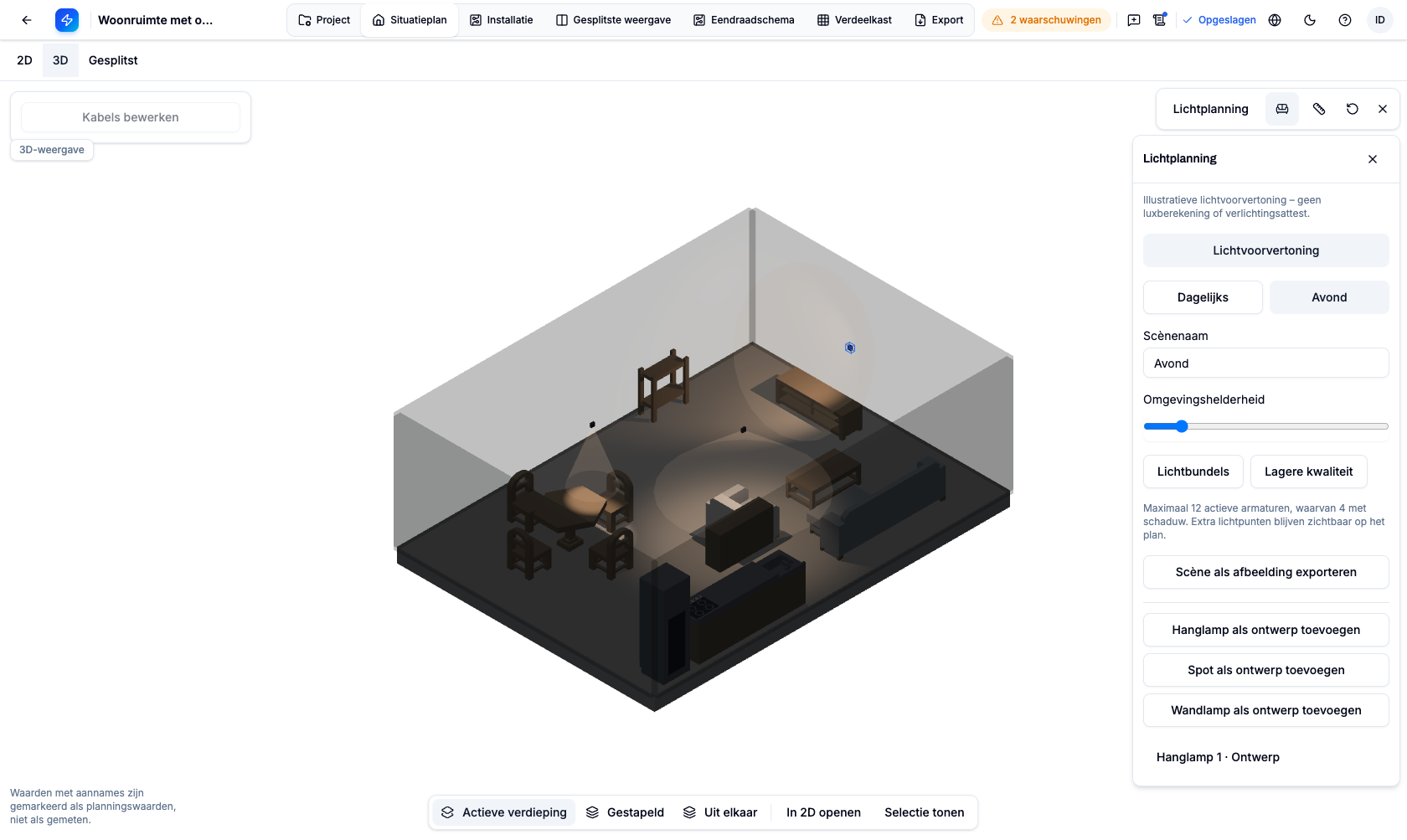

Met de scènes Dagelijks en Avond vergelijk je verschillende sferen. Omgevingshelderheid, ingeschakelde lampen en dimstanden veranderen de indruk van de ruimte; optionele Lichtbundels tonen de richting van het licht. Met Scène als afbeelding exporteren deel je een scène als PNG tijdens een bespreking.

Geëxporteerde avondscène met warm licht, schaduwen en zichtbare lichtkegels
De avondscène toont warme lichtbundels en de bediening van de voorvertoning.
Afbeelding op oorspronkelijke grootte openen

De lichtvoorvertoning toont sfeer en richting; luxwaarden berekent ze niet. Een nieuw geplaatste lamp is eerst een ontwerp. Pas met Koppelen aan stroomkring en Overnemen in elektrisch plan wordt ze deel van de elektrische planning; vermogen en bedrading leidt PlanElec niet af uit de voorvertoning.

Hoe valt het daglicht in de ruimte?

De sectie Daglichtstudie · Locatie Brussel in het paneel Lichtstudie zet in 3D zonlicht met schaduwen op. Je legt één keer de Noordrichting van het project vast, kiest datum en tijd en ziet hoe licht en schaduw door de ruimtes bewegen.

De zonnestand wordt berekend voor een vaste locatie in Brussel; een eigen projectlocatie is er niet. Daglichtwaarden in lux berekent de studie niet.

Wat toont de verlichtingsheatmap?

De Verlichtingsheatmap berekent per ruimte de directe verlichtingssterkte van je lampen op een werkvlak van 0,8 m en kleurt het 2D-grondplan in. De tabel Resultaten per ruimte geeft het gemiddelde Ē, het minimum Emin en de gelijkmatigheid; een verkeerslicht vergelijkt het gemiddelde met een vastgelegde richtwaarde: Bereikt, Net eronder of Te laag.

Wat je krijgtWat er niet in zit
Direct aandeel van het kunstlicht op 0,8 m per ruimteReflecties, licht uit naburige ruimtes, daglicht
Gemiddelde, minimum, gelijkmatigheidFotometrie van de fabrikant (IES/LDT)
Verkeerslicht tegenover richtwaarden, bv. keuken 300–500 lxNormeisen of een verlichtingsstudie als bewijsstuk

De heatmap is een hulpmiddel voor planning en klantgesprek, geen lichtberekening volgens de normen. Heb je een sluitende berekening nodig, dan reken je met lichtplanningssoftware en de fotometrische gegevens van de fabrikant; PlanElec levert ruimtegeometrie, lamposities en montagehoogtes als vertrekpunt.

Verdiepingen en afmetingen in samenhang bekijken

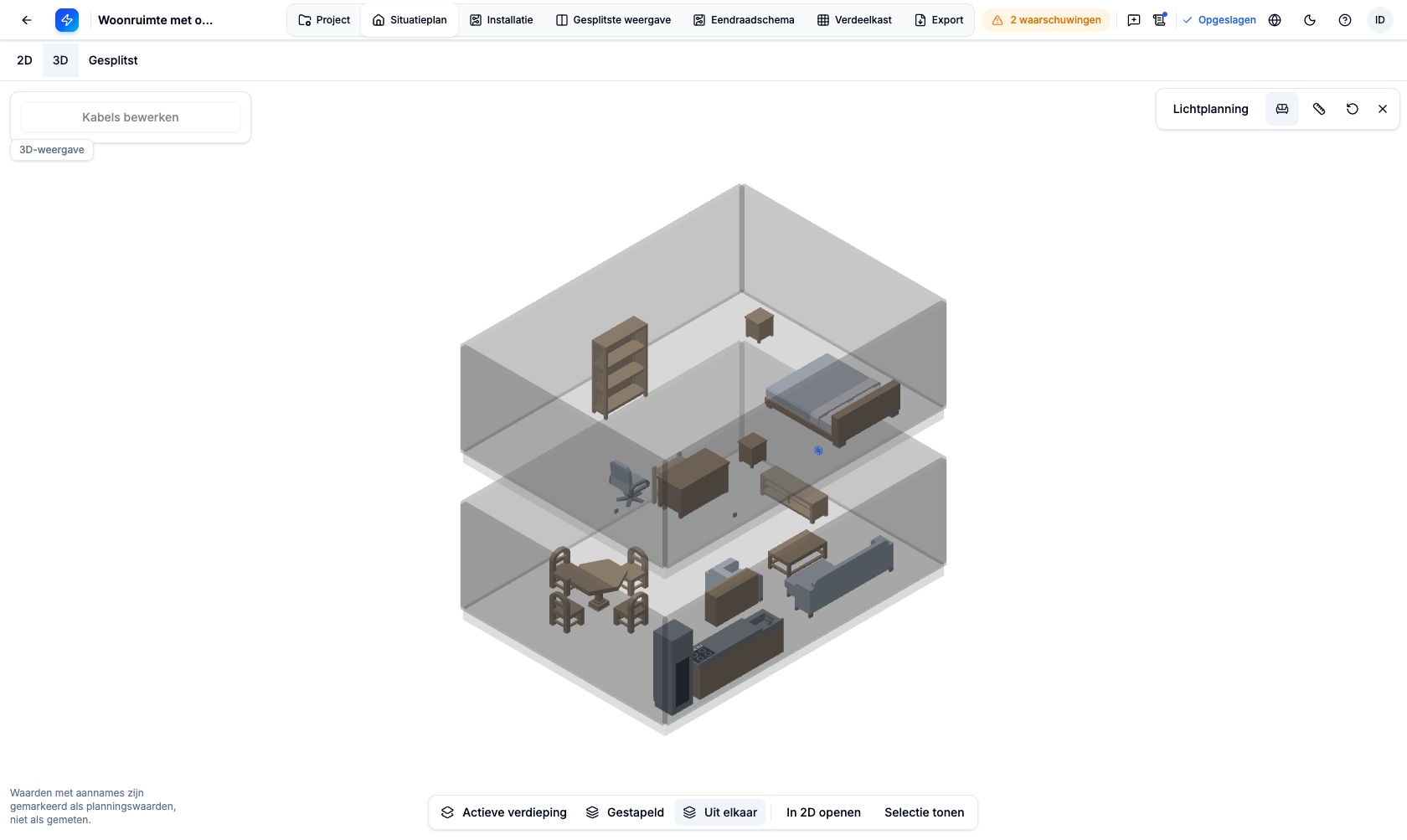

Met Actieve verdieping, Gestapeld en Uit elkaar toont de viewer naar keuze alleen de huidige verdieping, het hele gebouw of de verdiepingen uit elkaar getrokken. Zo bekijk je indeling en inrichting over meerdere verdiepingen samen.

Twee gemeubileerde verdiepingen in de uit elkaar getrokken 3D-weergave
De uit elkaar getrokken weergave toont beide gemeubileerde verdiepingen.
Afbeelding op oorspronkelijke grootte openen

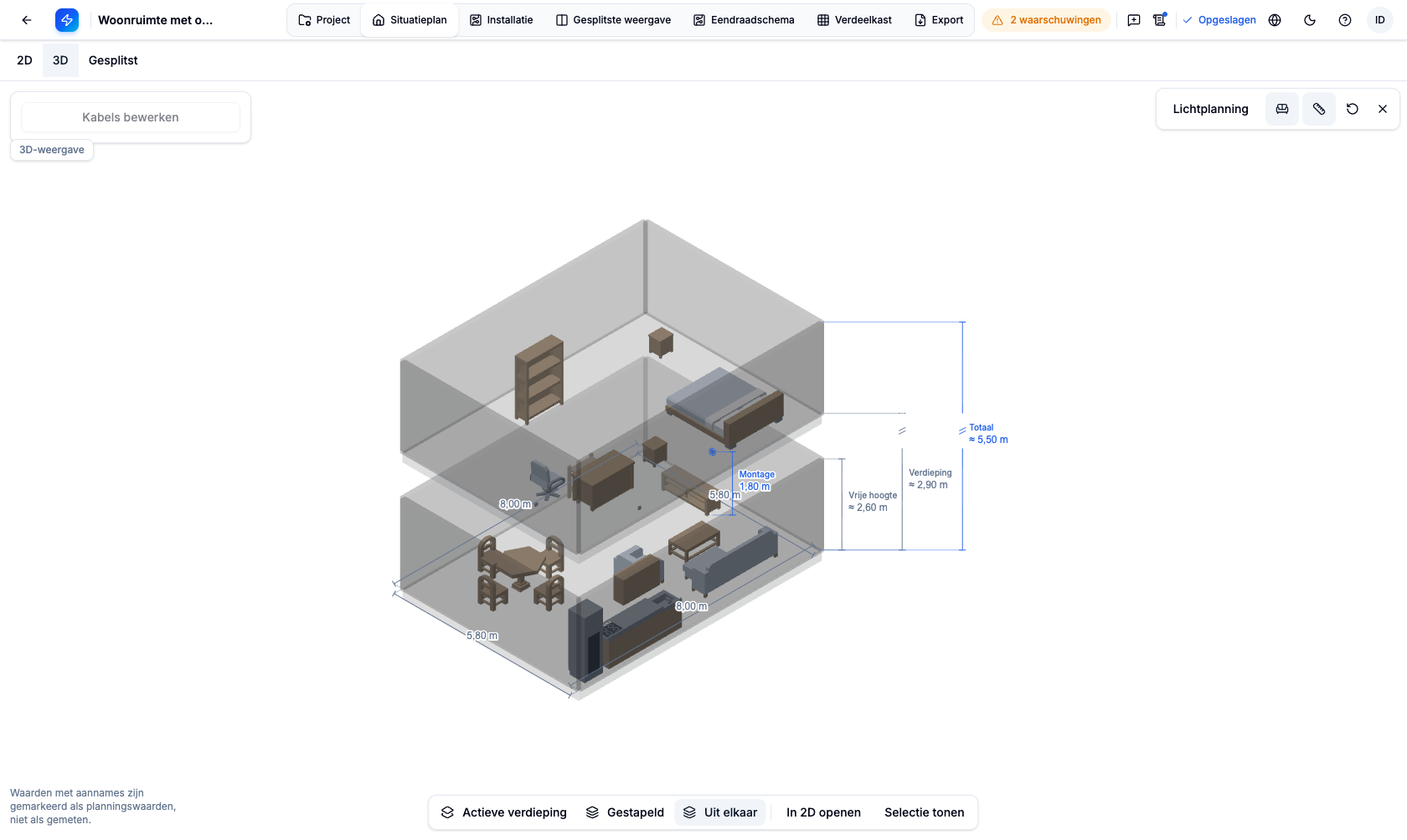

Inschakelbare maatlijnen tonen afmetingen en ruimtehoogte. Niet-bevestigde standaardhoogtes blijven als aanname aangeduid, zodat je een planningswaarde nooit verwart met een gemeten waarde.

3D-weergave met ruimteafmetingen en een hoogte die als aanname is aangeduid
Maatlijnen tonen de afmetingen van de ruimte; de niet bevestigde hoogte blijft als aanname aangeduid.
Afbeelding op oorspronkelijke grootte openen

Veelgestelde vragen over 3D, meubels en licht

Moet ik de 3D-weergave activeren?

Nee. In PlanElec Pro is de 3D-weergave voor alle gebruikers beschikbaar, zonder aparte activering. Je hebt een browser met WebGL nodig; ontbreekt die, dan toont PlanElec een melding en werk je in het 2D-grondplan verder met hetzelfde project. Met de rol Kijker zie je 3D en de lichtstudie, maar wijzig je geen waarden.

Vervangt de lichtstudie een lichtberekening?

Nee. Lichtvoorvertoning, daglichtstudie en heatmap zijn hulpmiddelen voor planning en gesprek. De heatmap berekent alleen het directe aandeel van je lampen tegenover richtwaarden; een verlichtingsstudie als bewijsstuk maak je met lichtplanningssoftware.

Verschijnen de meubels op het situatieplan?

Als je dat wilt. Bij de export zet je met Inrichting en buitenobjecten opnemen de meubels op het situatieplan aan of uit.

Bestaat 3D ook in PlanElec Sketch?

Nee. Heb je alleen een eendraadschema en situatieplan nodig, dan teken je die gratis in PlanElec Sketch in je browser en exporteer je ze als pdf. 3D, meubels en lichtstudie horen bij PlanElec Pro.

Wat je ermee wint

Inrichting en lichtideeën zitten in hetzelfde project als de elektrische planning. Je bespreekt stopcontacten, schakelaars en lampen op de plek waar meubels en mensen later echt staan, in plaats van op een abstracte lijn in het plan.

De opnames tonen een voorbereid voorbeeldproject. Open je project, voeg meubels toe en schakel naar 2D + 3D om grondplan en ruimtelijke weergave samen te zien. Alle stappen, navigatie en grenzen staan in de handleiding 3D-weergave en lichtstudie; het volledige aanbod staat in het functieoverzicht.
