PlanElec wird räumlich: Möbel, 3D-Ansichten und Lichtstimmungen

Möbel im Grundriss, 2D und 3D nebeneinander, Lichtszenen, Tageslichtstudie und eine Heatmap mit Orientierungswerten: So machst du deine Planung in PlanElec Pro räumlich anschaulich.

Veröffentlicht am 12. September 2026 Aktualisiert am 6. November 2026 6 Min.

Wo steht das Sofa? Wie wirkt die Pendelleuchte über dem Esstisch? Und wie liegen die Etagen übereinander? In PlanElec Pro betrachtest du deine Planung räumlich und besprichst sie leichter mit Kunden und Team: Möbel, passende 2D-Draufsichten, eine illustrative Lichtvorschau, eine Tageslichtstudie und eine Heatmap der direkten Beleuchtungsstärke ergänzen den 3D-Viewer. Die 3D-Ansicht steht allen Nutzern ohne Freischaltung zur Verfügung; ohne WebGL arbeitest du in 2D ohne Einschränkung weiter.

Elektrofachkraft und Kundin besprechen die Position einer Pendelleuchte.

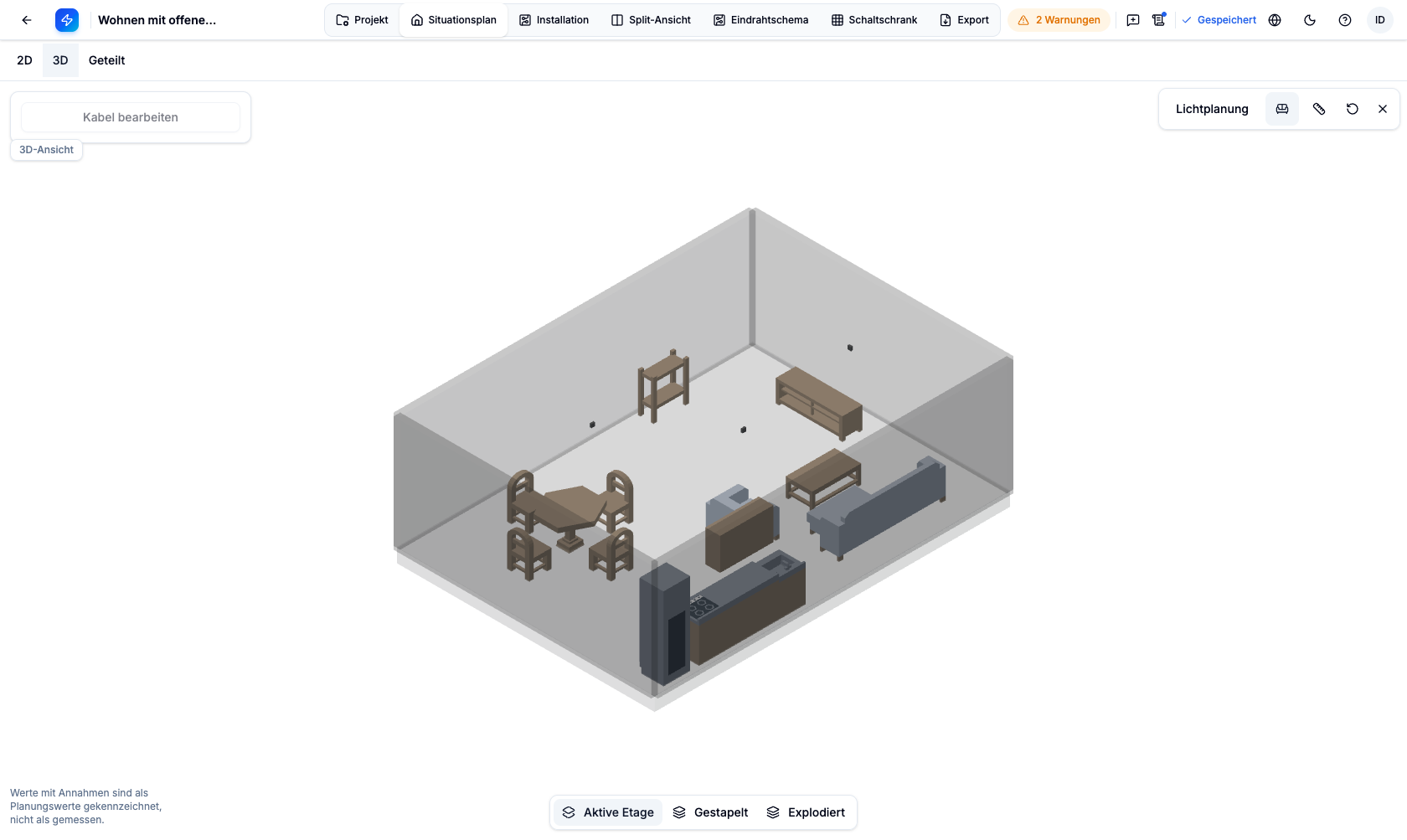

Möblierter Wohn- und Essbereich mit offener Küche im 3D-Viewer von PlanElec
Der möblierte Wohn- und Essbereich ist im 3D-Viewer sichtbar.
Bild in Originalgröße öffnen

Möbel geben dem Grundriss einen Maßstab

Ein Raum wird greifbar, wenn Sofa, Tisch und Küchenzeile darin stehen. Im Modus Möbel öffnest du den Katalog Einrichtung & Außenbereich mit 52 Einträgen in den Kategorien Wohnen, Essen und Arbeiten, Schlafen und Stauraum, Küche, Küchengeräte, Sanitär und Außenbereich. Jedes Möbel hat eine Draufsicht für den 2D-Plan und ein Modell für 3D; Position, Maße in Zentimetern und Drehung sind die gemeinsame Grundlage beider Ansichten.

So klärst du zum Beispiel, ob ein Anschluss neben dem Sofa sinnvoll liegt oder eine Leuchte zum geplanten Essplatz passt. Möbel platzierst und drehst du, passt ihre Abmessungen an und blendest sie bei Bedarf aus. Ob sie im exportierten Positionsplan erscheinen, entscheidest du beim Export mit dem Schalter Einrichtung und Außenbereich einbeziehen. Der Katalog ist eine Auswahl typischer Einrichtungsgegenstände, kein Herstellerkatalog; viele Geräte erscheinen in 3D als vereinfachte Körper.

Ein Projekt, zwei Perspektiven

Über den Ansichtsumschalter wechselst du zwischen 2D, 3D und 2D + 3D. Die geteilte Ansicht erscheint ab 1600 Pixel Breite der Studio-Arbeitsfläche und ist ideal für die Abstimmung: links die Position im Plan, rechts ihre räumliche Wirkung. Auswahl und Projektstand sind zwischen beiden Ansichten gemeinsam; ein zweites Modell brauchst du nicht.

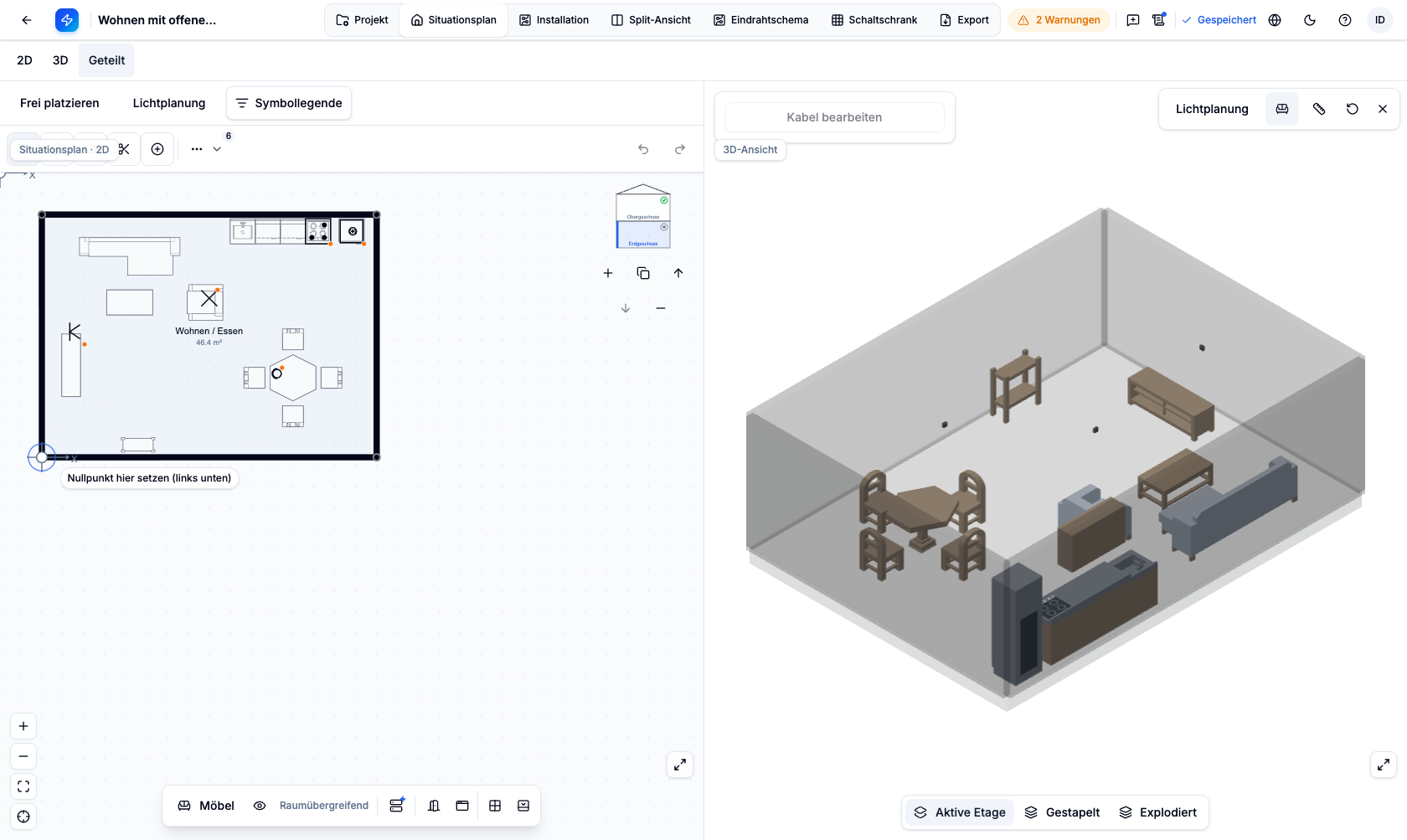

Derselbe möblierte Raum links als 2D-Grundriss und rechts als 3D-Ansicht
Die geteilte Ansicht zeigt den Grundriss links und den 3D-Viewer rechts.
Bild in Originalgröße öffnen

Auch beim Platzieren hast du mehr Freiheit: Halte Shift, um das Einrasten vorübergehend auszuschalten. Auf Tablet und Smartphone übernimmt der Schalter Frei platzieren diese Aufgabe. Bei Möbeln stellst du damit auch die Drehung ohne Winkelraster ein. In den Modi Möbel und Licht startet 3D mit dem Wandausschnitt, damit du in die Räume hineinsiehst.

Lichtstimmungen ausprobieren

Im Modus Licht öffnet PlanElec die 3D-Ansicht mit den Panels Lichtplanung und Lichtstudie. Leuchten setzt du einzeln oder als Spot-Raster. Im Panel Lichtplanung stellst du je Raum Lumen, Farbtemperatur, Abstrahlwinkel, Neigung, Montagehöhe und Gruppe ein; mit Gruppen steuerst du zum Beispiel Essplatz und Wohnbereich gemeinsam.

Mit den Szenen Alltag und Abend vergleichst du unterschiedliche Stimmungen. Umgebungshelligkeit, eingeschaltete Leuchten und Dimmung verändern den Eindruck des Raums; auf Wunsch machen Lichtkegel die Ausrichtung sichtbar. Mit Szene als Bild exportieren gibst du eine Szene als PNG für die Besprechung weiter.

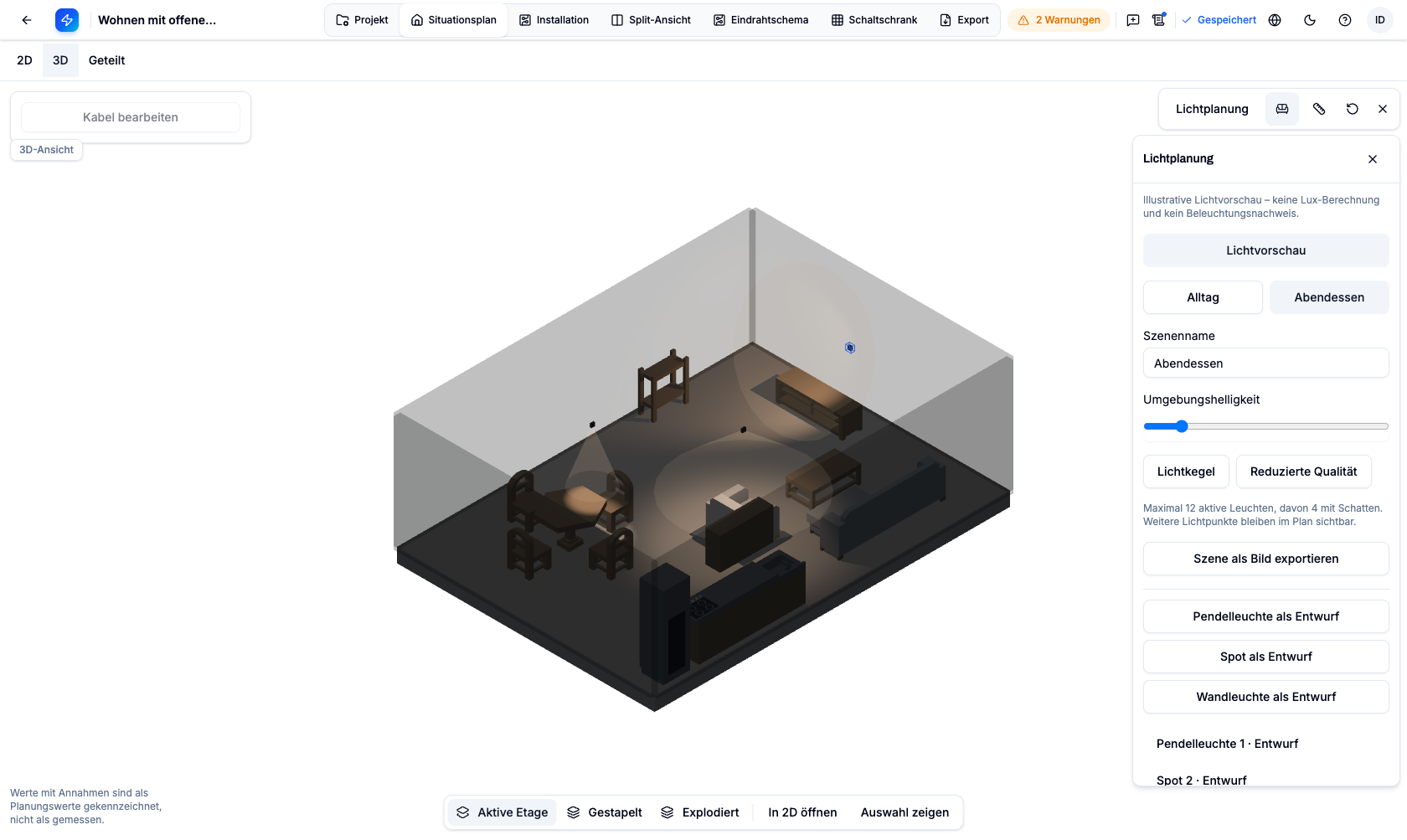

Exportierte Abendstimmung mit warmem Licht, Schatten und eingeblendeten Lichtkegeln
Die Abend-Szene zeigt warme Lichtkegel und die Vorschau-Steuerung.
Bild in Originalgröße öffnen

Die Lichtvorschau zeigt Stimmung und Ausrichtung; Lux-Werte berechnet sie nicht. Eine neu gesetzte Leuchte ist zunächst ein Entwurf. Erst mit Mit Stromkreis verknüpfen und In Elektroplanung übernehmen wird sie Teil der elektrischen Planung; Leistung und Verdrahtung leitet PlanElec nicht aus der Vorschau ab.

Wie fällt das Tageslicht in den Raum?

Der Abschnitt Tageslichtstudie · Standort Brüssel im Panel Lichtstudie richtet in 3D ein Sonnenlicht mit Schattenwurf aus. Du legst einmal die Nordausrichtung des Projekts fest, wählst Datum und Uhrzeit und siehst, wie Licht und Schatten durch die Räume wandern.

Der Sonnenstand wird für einen festen Standort in Brüssel berechnet; einen eigenen Projektstandort gibt es nicht. Tageslichtwerte in Lux berechnet die Studie nicht.

Was zeigt die Beleuchtungs-Heatmap?

Die Beleuchtungs-Heatmap rechnet je Raum die direkte Beleuchtungsstärke deiner Leuchten auf einer Nutzebene von 0,8 m und färbt den 2D-Grundriss ein. Die Tabelle Nachweis je Raum nennt Mittelwert Ē, Minimum Emin und Gleichmäßigkeit; eine Ampel vergleicht den Mittelwert mit einem hinterlegten Richtwert: Erreicht, Knapp darunter oder Zu niedrig.

Was du bekommstWas nicht enthalten ist
Direktanteil des Kunstlichts auf 0,8 m je RaumReflexionen, Licht aus Nachbarräumen, Tageslichtanteil
Mittelwert, Minimum, GleichmäßigkeitHerstellerphotometrie (IES/LDT)
Ampel gegen Orientierungswerte, etwa Küche 300–500 lxNormanforderungen oder einen Beleuchtungsnachweis

Die Heatmap ist eine Planungs- und Gesprächshilfe, keine normgerechte Lichtberechnung. Brauchst du einen belastbaren Nachweis, rechnest du mit einer Lichtplanungssoftware und den Photometriedaten des Herstellers; PlanElec liefert Raumgeometrie, Leuchtenpositionen und Montagehöhen als Ausgangslage.

Etagen und Maße im Zusammenhang sehen

Der Viewer zeigt mit Aktive Etage, Gestapelt und Explodiert wahlweise nur die aktuelle Etage, das ganze Gebäude oder auseinandergezogene Geschosse. So betrachtest du Anordnung und Einrichtung mehrerer Etagen gemeinsam.

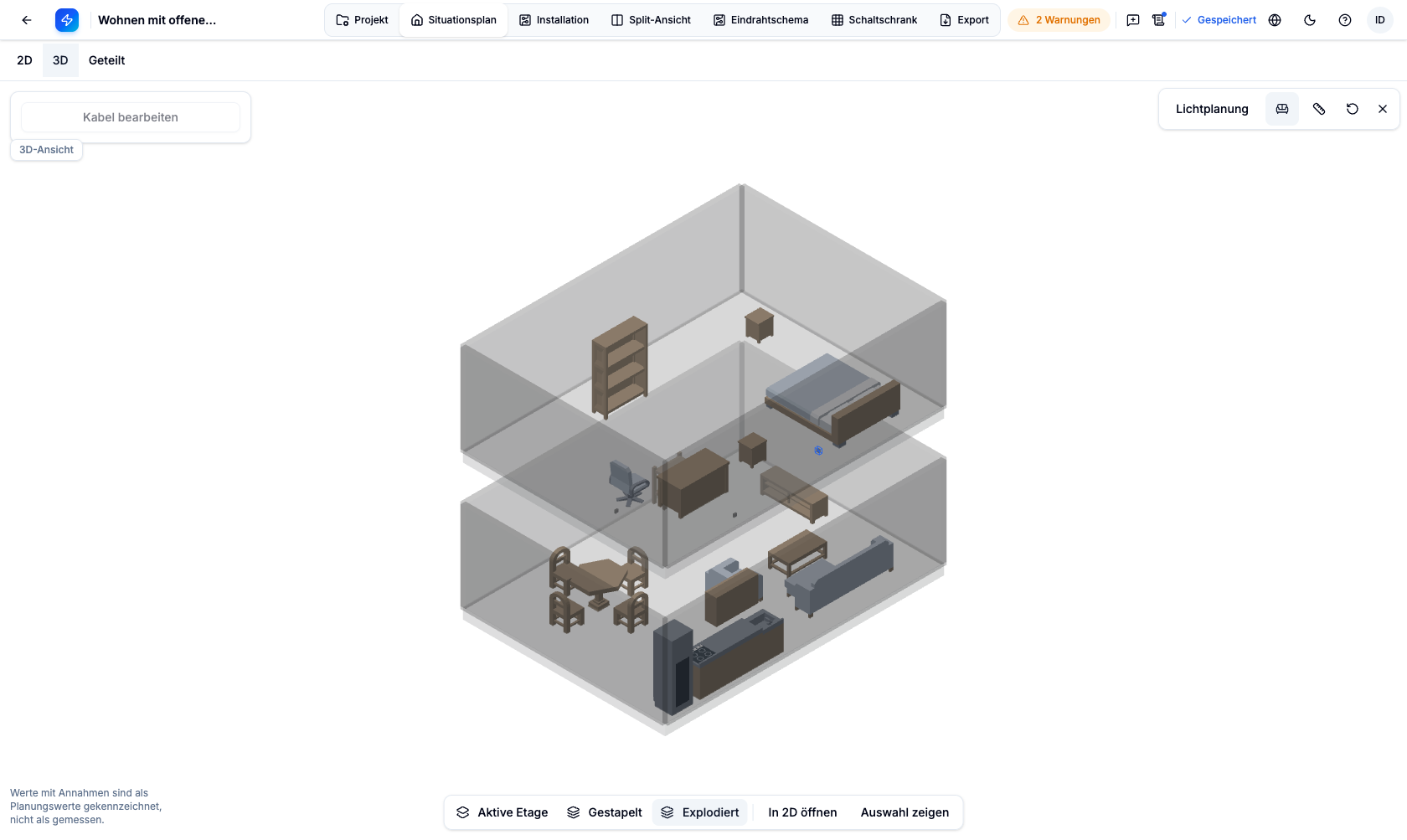

Zwei möblierte Geschosse in der auseinandergezogenen 3D-Ansicht
Die auseinandergezogene Ansicht zeigt beide möblierten Geschosse.
Bild in Originalgröße öffnen

Zuschaltbare Maße zeigen Abmessungen und Raumhöhe. Nicht bestätigte Standardhöhen bleiben als Annahme gekennzeichnet, damit du einen Planungswert nie mit einem gemessenen Wert verwechselst.

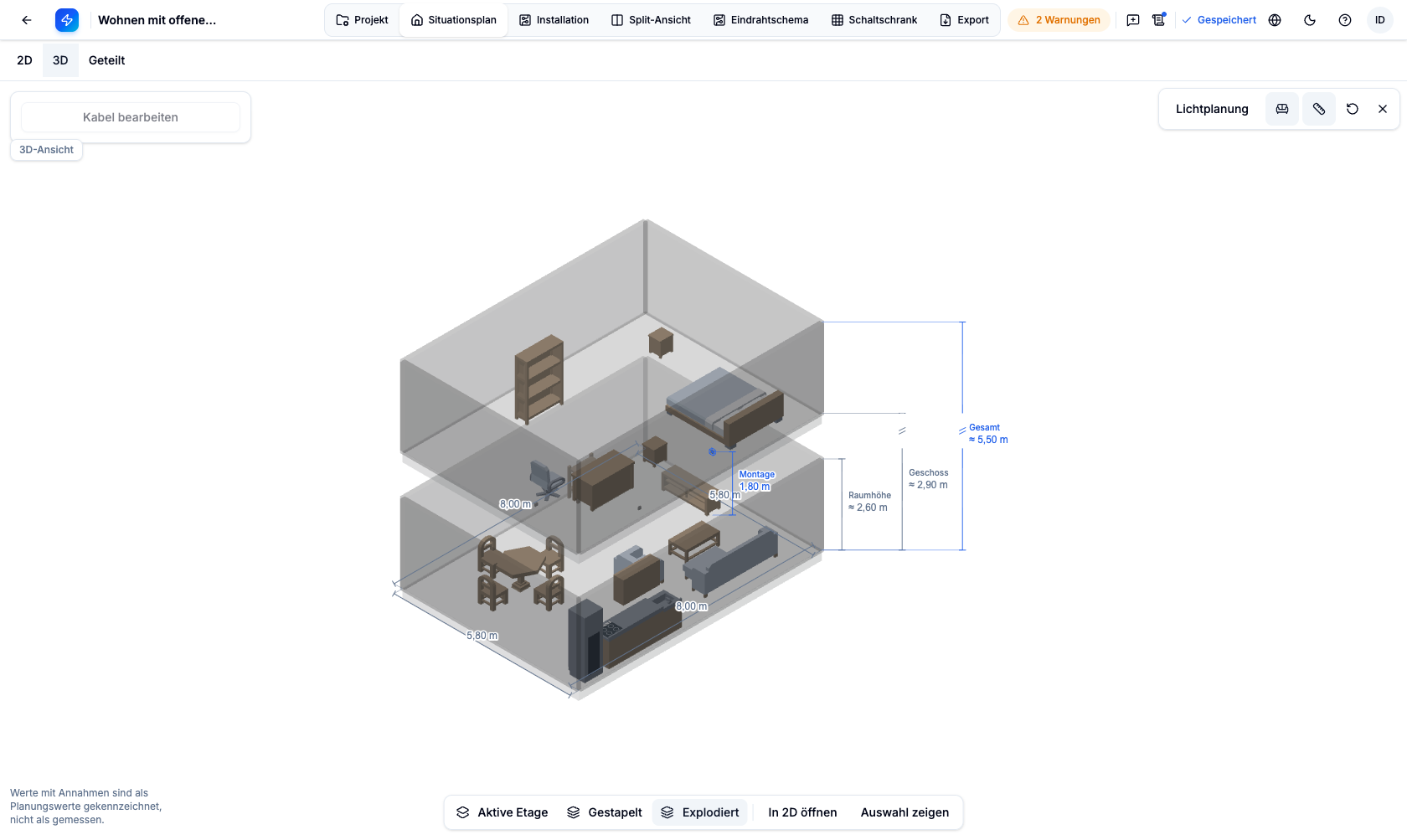

3D-Ansicht mit Raumabmessungen und als Annahme gekennzeichneter Höhe
Maßketten zeigen Raummaße; die nicht bestätigte Höhe bleibt als Annahme markiert.
Bild in Originalgröße öffnen

Häufige Fragen zu 3D, Möbeln und Licht

Brauche ich für die 3D-Ansicht eine Freischaltung?

Nein. Die 3D-Ansicht steht in PlanElec Pro allen Nutzern ohne Feature-Freischaltung zur Verfügung. Nötig ist ein Browser mit WebGL; fehlt es, zeigt PlanElec einen Hinweis, und du arbeitest im 2D-Grundriss mit demselben Projekt weiter. Mit der Rolle Betrachter siehst du 3D und Lichtstudie, änderst aber keine Werte.

Ersetzt die Lichtstudie eine Lichtberechnung?

Nein. Lichtvorschau, Tageslichtstudie und Heatmap sind Planungs- und Gesprächshilfen. Die Heatmap rechnet nur den direkten Anteil deiner Leuchten mit Orientierungswerten; einen Beleuchtungsnachweis erstellst du mit einer Lichtplanungssoftware.

Erscheinen die Möbel im Positionsplan?

Wenn du willst. Beim Export schaltest du mit Einrichtung und Außenbereich einbeziehen ein oder aus, ob Möbel im Positionsplan zu sehen sind.

Gibt es 3D auch in PlanElec Sketch?

Nein. Brauchst du nur Eindrahtschema und Positionsplan, zeichnest du sie kostenlos in PlanElec Sketch im Browser und gibst sie als PDF aus. 3D, Möbel und Lichtstudie gehören zu PlanElec Pro.

Was du damit gewinnst

Einrichtung und Lichtideen liegen im selben Projekt wie die Elektroplanung. Du besprichst Steckdosen, Schalter und Leuchten dort, wo Möbel und Menschen später wirklich sind, statt auf einer abstrakten Linie im Plan.

Die Aufnahmen zeigen ein vorbereitetes Beispielprojekt. Öffne dein Projekt, ergänze Möbel und wechsle auf 2D + 3D, um Grundriss und räumliche Ansicht gemeinsam zu sehen. Alle Bedienschritte, Navigation und Grenzen beschreibt der Leitfaden 3D-Ansicht und Lichtstudie; den gesamten Funktionsumfang zeigt die Funktionsübersicht.
