PlanElec prend du relief : mobilier, vues 3D et ambiances lumineuses

Du mobilier dans le plan, la 2D et la 3D côte à côte, des scènes lumineuses, une étude de lumière naturelle et une carte d’éclairement avec valeurs indicatives : PlanElec Pro rend votre projet concret.

Publié le 12 septembre 2026 Mis à jour le 6 novembre 2026 6 min

Où placer le canapé ? Quel effet produit une suspension au-dessus de la table ? Comment les étages se superposent-ils ? Dans PlanElec Pro, vous examinez votre projet dans l’espace et en discutez plus facilement avec votre client et votre équipe : du mobilier, des vues de dessus 2D correspondantes, un aperçu lumineux illustratif, une étude de lumière naturelle et une carte de l’éclairement direct complètent le visualiseur 3D. La vue 3D est disponible pour tous les utilisateurs, sans activation ; sans WebGL, vous continuez en 2D sans restriction.

Un électricien et sa cliente discutent de la position d’une suspension.

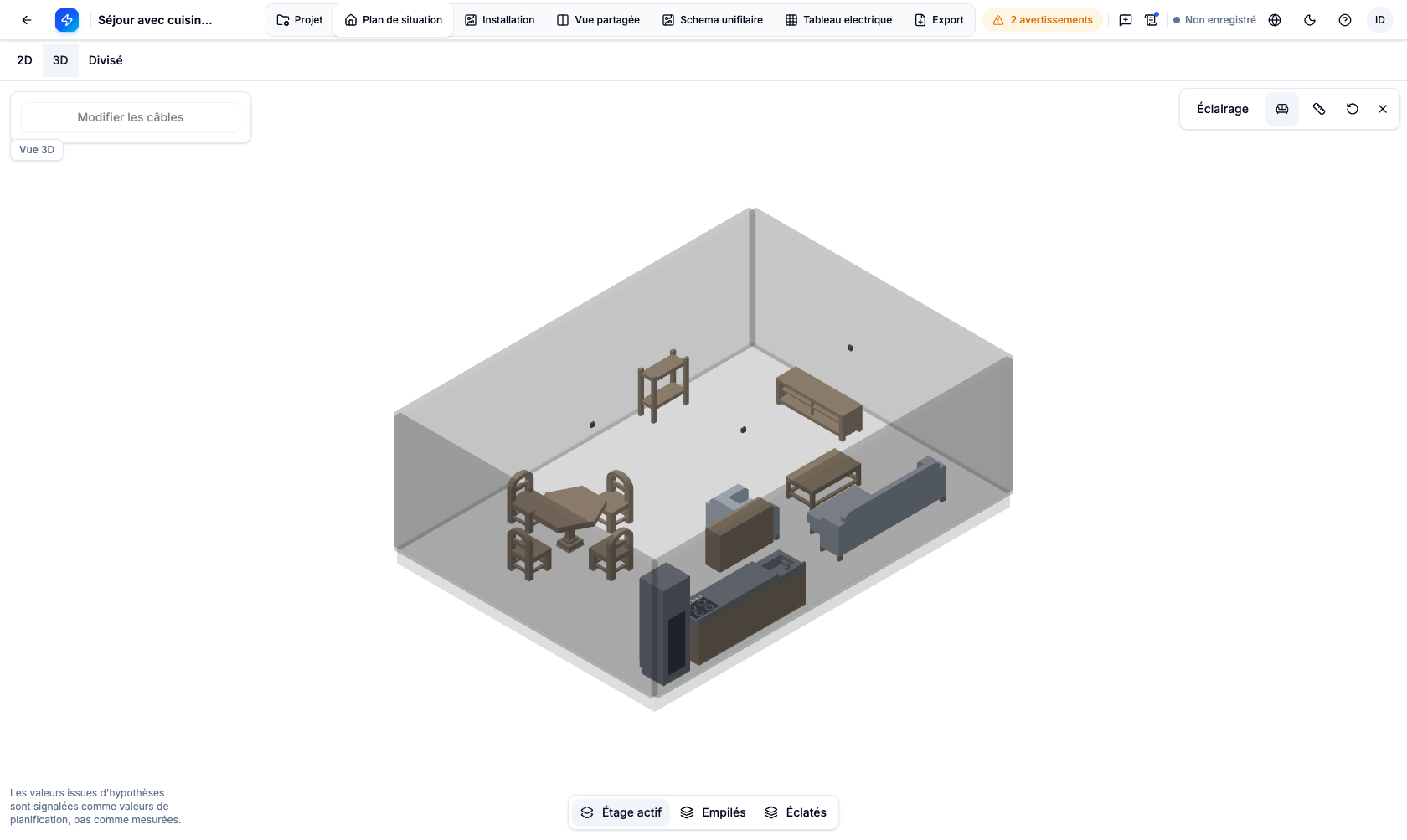

Séjour et salle à manger meublés avec cuisine ouverte dans le visualiseur 3D de PlanElec
Le séjour et la salle à manger meublés sont visibles dans le visualiseur 3D.
Ouvrir l’image en taille originale

Le mobilier donne l’échelle du plan

Une pièce devient concrète dès que le canapé, la table et la cuisine y prennent place. En mode Mobilier, vous ouvrez le catalogue Mobilier et extérieur : 52 éléments répartis entre Séjour, Repas et travail, Chambre et rangement, Cuisine, Équipements de cuisine, Sanitaire et Extérieur. Chaque élément a une vue de dessus pour le plan 2D et un modèle pour la 3D ; position, dimensions en centimètres et rotation sont communes aux deux vues.

Vous vérifiez ainsi, par exemple, si une prise est bien placée à côté du canapé ou si un luminaire correspond au coin repas prévu. Vous placez et tournez les meubles, ajustez leurs dimensions et les masquez au besoin. Leur présence sur le plan de position exporté se règle à l’export, avec l’option Inclure le mobilier et les objets extérieurs. Le catalogue est une sélection d’éléments courants, pas un catalogue de fabricant ; de nombreux appareils apparaissent en 3D sous forme de volumes simplifiés.

Un projet, deux perspectives

Le sélecteur de vue bascule entre 2D, 3D et 2D + 3D. La vue partagée apparaît dès que l’espace de travail du studio atteint 1600 pixels de large ; elle est idéale pour la concertation : à gauche la position dans le plan, à droite son effet dans l’espace. La sélection et l’état du projet sont communs aux deux vues ; un second modèle est inutile.

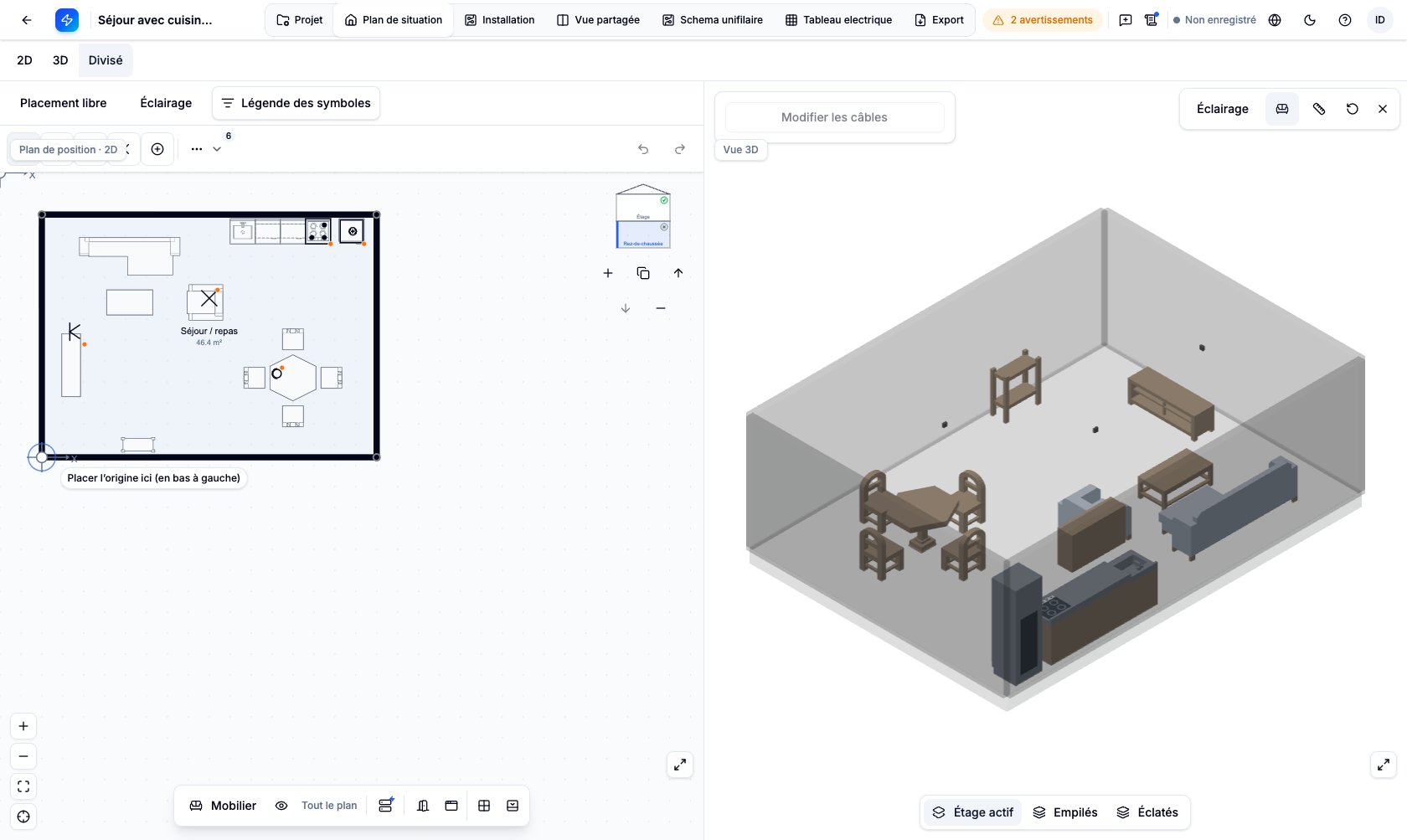

Le même espace meublé présenté côte à côte en plan 2D et en vue 3D
La vue partagée montre le plan à gauche et le visualiseur 3D à droite.
Ouvrir l’image en taille originale

Le placement gagne aussi en liberté : maintenez Maj pour désactiver temporairement l’accrochage. Sur tablette et smartphone, l’option Placement libre joue le même rôle. Pour le mobilier, elle permet aussi de régler la rotation sans pas angulaire. En modes Mobilier et Lumière, la 3D s’ouvre avec les Murs en coupe, pour voir à l’intérieur des pièces.

Essayer des ambiances lumineuses

En mode Lumière, PlanElec ouvre la vue 3D avec les panneaux Planification de l’éclairage et Étude d’éclairage. Vous placez les luminaires un par un ou en Grille de spots. Dans le panneau Planification de l’éclairage, vous réglez par pièce le flux en lumens, la température de couleur, l’angle d’ouverture, l’inclinaison, la hauteur de montage et le groupe ; les groupes permettent par exemple de commander ensemble le coin repas et le séjour.

Les scènes Quotidien et Soirée vous permettent de comparer des ambiances. La luminosité ambiante, les luminaires allumés et la gradation modifient la perception de la pièce ; les Faisceaux lumineux rendent l’orientation visible si vous le souhaitez. Exporter la scène en image enregistre une scène en PNG pour la partager lors d’une réunion.

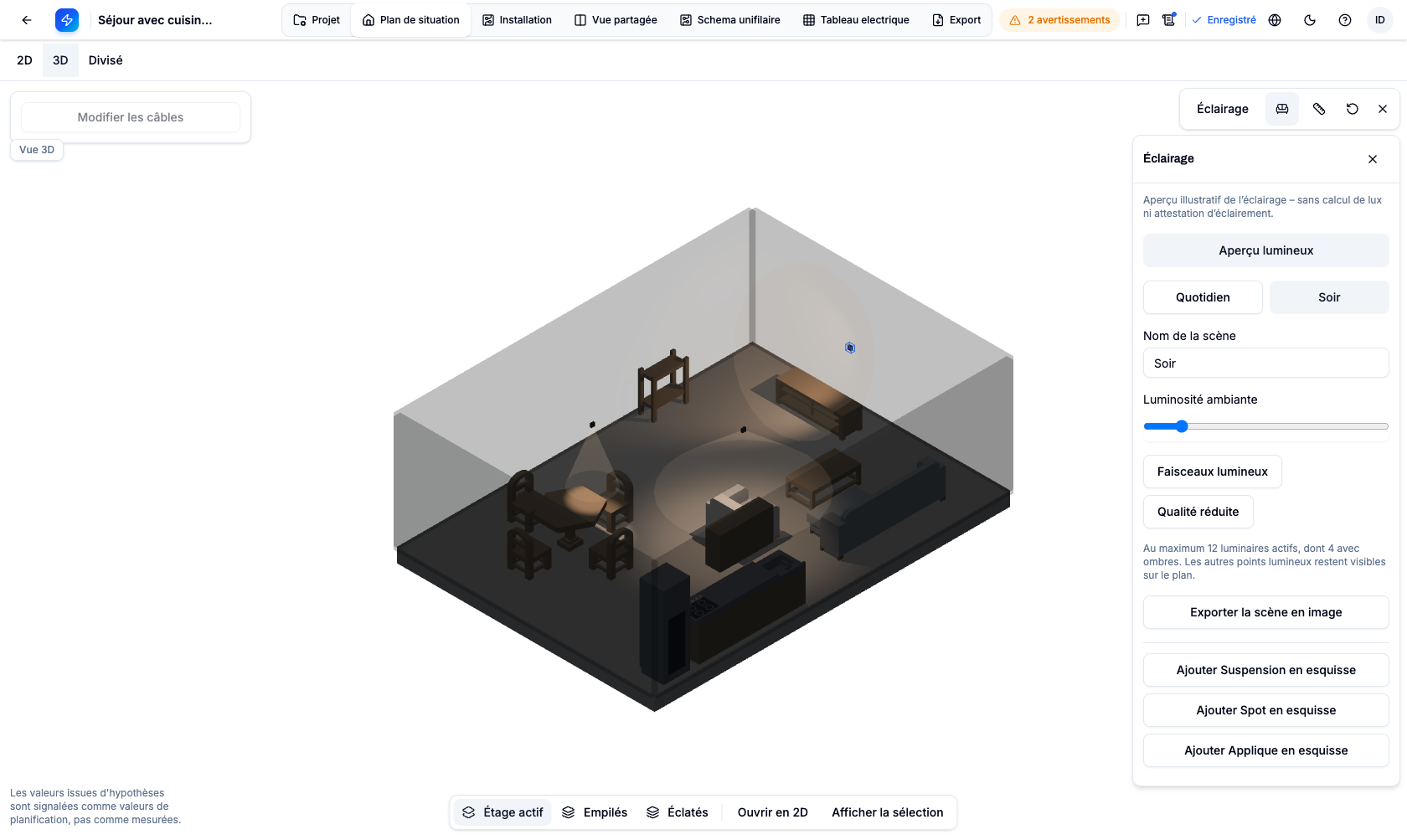

Scène du soir exportée avec lumière chaude, ombres et cônes lumineux visibles
La scène du soir montre les faisceaux lumineux chauds et les commandes de prévisualisation.
Ouvrir l’image en taille originale

L’aperçu lumineux montre l’ambiance et l’orientation ; il ne calcule pas de valeurs en lux. Un luminaire nouvellement placé reste d’abord une ébauche. Ce n’est qu’avec Relier à un circuit puis Intégrer au plan électrique qu’il entre dans la planification électrique ; PlanElec ne déduit ni puissance ni câblage de l’aperçu.

Comment la lumière du jour entre-t-elle dans la pièce ?

La section Étude de lumière naturelle · Site de Bruxelles du panneau Étude d’éclairage place en 3D un éclairage solaire avec ombres portées. Vous fixez une fois l’Orientation du nord du projet, choisissez la date et l’heure, et voyez la lumière et les ombres se déplacer dans les pièces.

La position du soleil est calculée pour un site fixe à Bruxelles ; il n’existe pas de localisation propre au projet. L’étude ne calcule pas de valeurs de lumière naturelle en lux.

Que montre la carte d’éclairement ?

La Carte d’éclairement calcule, pièce par pièce, l’éclairement direct de vos luminaires sur un plan utile à 0,8 m et colore le plan 2D. Le tableau Résultats par pièce indique la moyenne Ē, le minimum Emin et l’uniformité ; un feu tricolore compare la moyenne à une valeur indicative enregistrée : Atteint, Légèrement inférieur ou Trop faible.

Ce que vous obtenezCe qui n’est pas inclus
Composante directe de l’éclairage artificiel à 0,8 m par pièceRéflexions, lumière des pièces voisines, lumière naturelle
Moyenne, minimum, uniformitéPhotométrie du fabricant (IES/LDT)
Feu tricolore par rapport à des valeurs indicatives, p. ex. cuisine 300–500 lxExigences normatives ou note de calcul d’éclairage

La carte d’éclairement aide à planifier et à discuter avec le client ; ce n’est pas un calcul d’éclairage conforme aux normes. Si vous avez besoin d’un calcul opposable, utilisez un logiciel d’éclairagisme avec les données photométriques du fabricant ; PlanElec fournit la géométrie des pièces, la position des luminaires et les hauteurs de montage comme point de départ.

Voir les étages et les dimensions dans leur contexte

Avec Étage actif, Empilés et Éclatés, le visualiseur affiche au choix l’étage en cours, tout le bâtiment ou les étages écartés. Vous examinez ainsi ensemble l’agencement et l’aménagement de plusieurs étages.

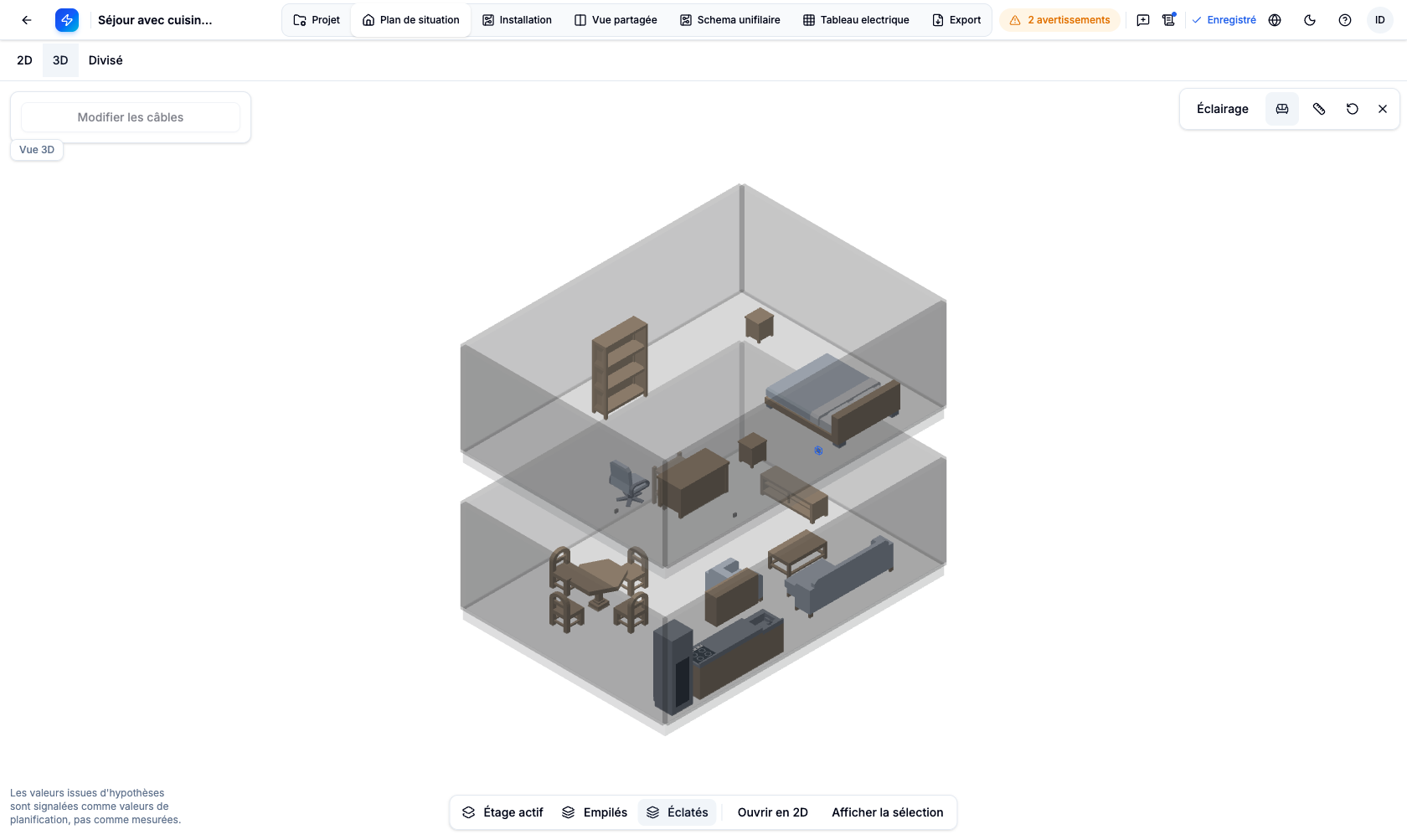

Deux étages meublés dans la vue 3D éclatée
La vue éclatée montre les deux étages meublés.
Ouvrir l’image en taille originale

Les cotes activables indiquent les dimensions et la hauteur sous plafond. Les hauteurs standard non confirmées restent signalées comme hypothèses, pour ne jamais confondre une valeur de planification avec une valeur mesurée.

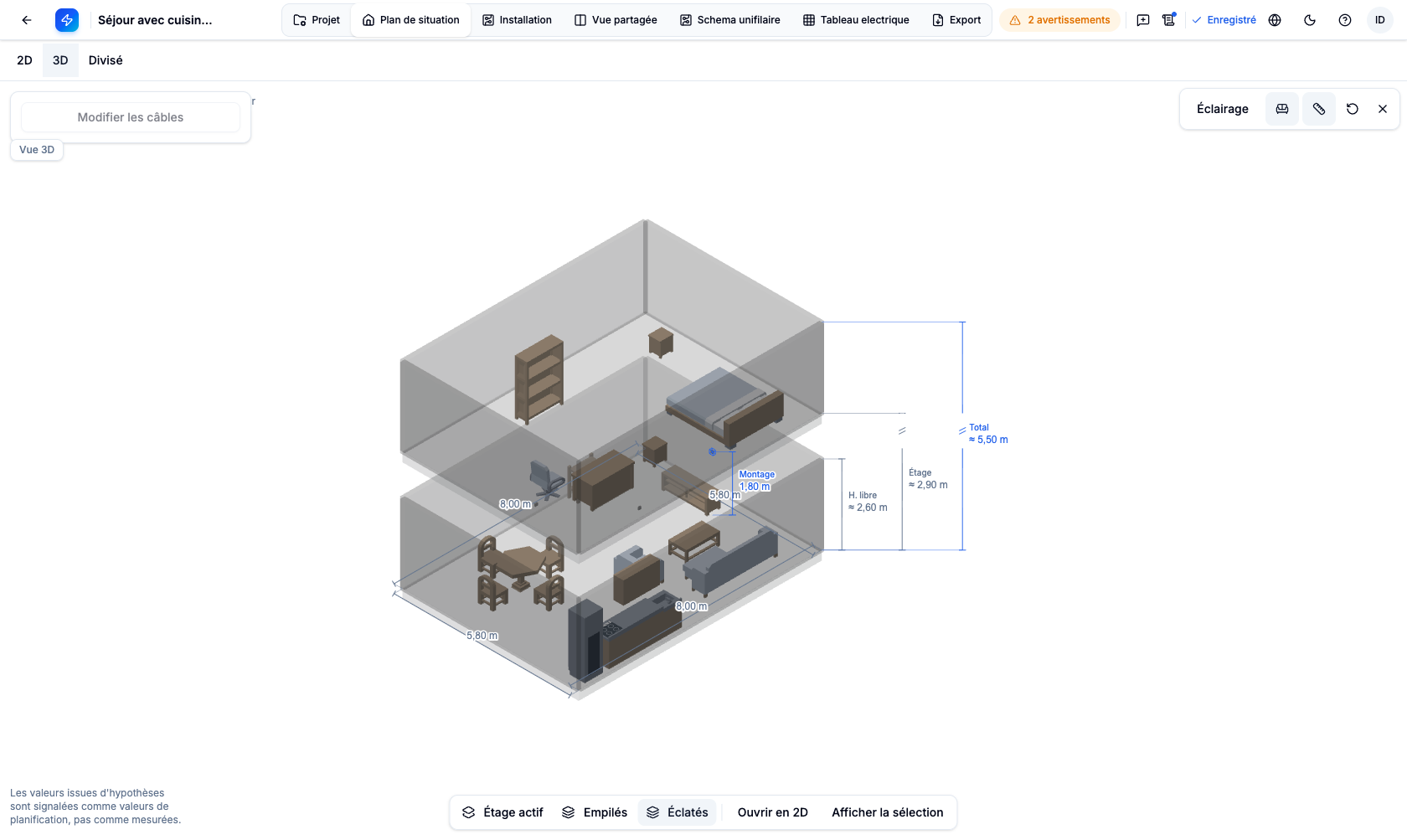

Vue 3D avec dimensions de la pièce et hauteur signalée comme hypothèse
Les lignes de cote indiquent les dimensions de la pièce ; la hauteur non confirmée reste signalée comme hypothèse.
Ouvrir l’image en taille originale

Questions fréquentes sur la 3D, le mobilier et l’éclairage

Faut-il activer la vue 3D ?

Non. Dans PlanElec Pro, la vue 3D est disponible pour tous les utilisateurs, sans activation particulière. Il faut un navigateur avec WebGL ; à défaut, PlanElec affiche un message et vous continuez sur le plan 2D avec le même projet. Avec le rôle Lecteur, vous voyez la 3D et l’étude d’éclairage, sans pouvoir modifier les valeurs.

L’étude d’éclairage remplace-t-elle un calcul d’éclairage ?

Non. L’aperçu lumineux, l’étude de lumière naturelle et la carte d’éclairement sont des aides à la planification et à la discussion. La carte ne calcule que la composante directe de vos luminaires par rapport à des valeurs indicatives ; une note de calcul d’éclairage se fait dans un logiciel d’éclairagisme.

Le mobilier apparaît-il sur le plan de position ?

Si vous le souhaitez. À l’export, Inclure le mobilier et les objets extérieurs affiche ou masque le mobilier sur le plan de position.

La 3D existe-t-elle dans PlanElec Sketch ?

Non. Si vous avez seulement besoin du schéma unifilaire et du plan de position, dessinez-les gratuitement dans PlanElec Sketch, dans votre navigateur et exportez-les en PDF. La 3D, le mobilier et l’étude d’éclairage font partie de PlanElec Pro.

Ce que vous y gagnez

L’aménagement et les idées d’éclairage se trouvent dans le même projet que la planification électrique. Vous discutez des prises, interrupteurs et luminaires là où les meubles et les occupants se trouveront vraiment, plutôt que sur une ligne abstraite du plan.

Les captures montrent un projet d’exemple préparé. Ouvrez votre projet, ajoutez du mobilier et passez en 2D + 3D pour voir ensemble le plan et la vue spatiale. Toutes les étapes, la navigation et les limites sont décrites dans le guide Vue 3D et étude d’éclairage ; l’ensemble des fonctions figure dans la vue des fonctionnalités.
