PlanElec Sketch

Le schéma unifilaire dans le navigateur. Gratuit et sans compte.

Dessinez les circuits, les tableaux et le plan de position de votre installation, puis téléchargez le tout en PDF. Si le projet grandit, vous reprenez le dessin en un clic dans PlanElec Pro.

Pour qui
Installateurs avec des schémas ponctuels, utilisateurs qui quittent Trikker, particuliers.
Prix
0 €, sans inscriptionSans données de paiement. Le PDF ne porte pas de filigrane ; le PDF gratuit porte la ligne « Dessiné avec PlanElec Sketch ».
Fonctionnement
Dans le navigateur, sans installation. Interface en néerlandais, français, allemand ou anglais ; la langue du document se choisit séparément.
Résultat
PDF en A4 ou A3, paysage ou portrait, ainsi que SVG et la liste du matériel en CSV.
Dessiner gratuitement Voir un exemple de PDF(s’ouvre dans un nouvel onglet)

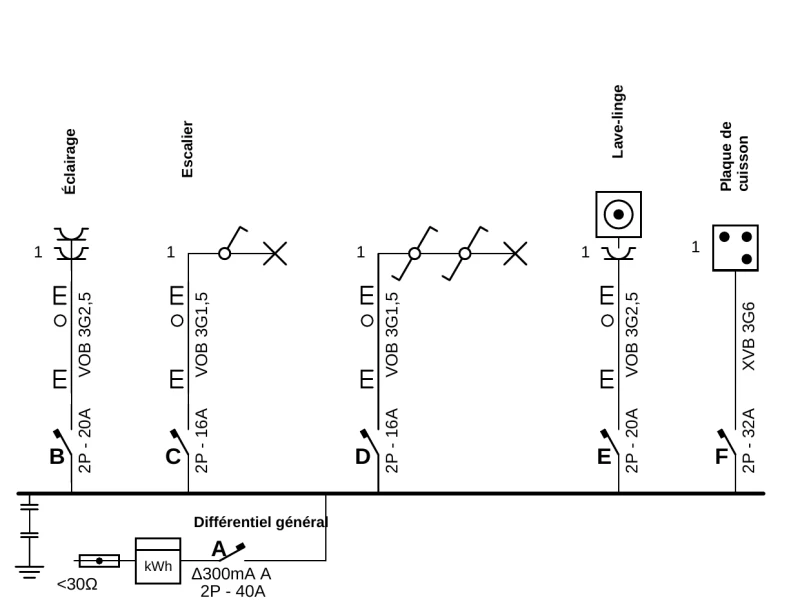

Exemple de schéma unifilaire dessiné dans PlanElec Sketch : cinq circuits sur le jeu de barres sous le différentiel général

Ce que Sketch fait aujourd’hui

Tout ce qu’il faut pour un schéma unifilaire complet avec plan de position, directement dans le navigateur.

  • Dessiner le schéma unifilaire

    Placez alimentation, compteur, disjoncteurs, groupes différentiels, récepteurs et câbles sur les points d’insertion. Sketch attribue les lettres des circuits à la suite.

  • Trouver vite les symboles

    Prises, interrupteurs, luminaires, boutons-poussoirs, commande, appareils, sonnette et énergie, avec recherche et favoris. Les circuits copiés restent disponibles dans le presse-papiers.

  • Tableaux et sous-tableaux

    Affichez un sous-tableau dans le schéma ou sur sa propre page. Dans le PDF, des renvois indiquent où se trouve la suite.

  • Partir d’un modèle

    Commencez par une maison, un appartement ou un dessin vierge et ajoutez une borne de recharge en un clic.

  • Plan de position par étage

    Placez les appareils du schéma sur le plan, dessinez murs, portes, fenêtres et pièces, ou glissez un plan en image ou en PDF en arrière-plan et calibrez-le.

  • Page de garde et cartouche

    Saisissez client, adresse de l’installation, code EAN, installateur avec logo et organisme agréé. La langue du document se choisit indépendamment de l’interface.

  • PDF en A4 ou A3

    Paysage ou portrait, avec page de garde, liste des circuits, liste du matériel et légende. La liste du matériel compte les appareils ; les câbles y figurent sans longueur. Sketch répartit les grands étages à l’échelle du plan sur plusieurs feuilles.

  • Ouvrir les fichiers Trikker

    Ouvrez vos fichiers .trik directement dans Sketch. Un rapport indique les points à vérifier après l’import.

  • Enregistrer avec ou sans compte

    Sans compte, le dessin reste dans votre navigateur et chez vous sous forme de fichier. Avec votre compte PlanElec, il est disponible sur chaque appareil ; s’il y est enregistré sans modification, le PDF porte un code QR « Vérifier le document ».

À qui s’adresse Sketch

  • Installateurs avec un seul schéma

    Pour un petit chantier ou une installation existante : dessiner le schéma, le remettre en PDF, c’est fait.

  • Utilisateurs venant de Trikker

    Ouvrez vos fichiers .trik et poursuivez dans Sketch, dans le navigateur et sans installation.

  • Maîtres d’ouvrage et particuliers

    Dessinez le schéma de votre propre installation et parcourez-le avec votre électricien avant les travaux ou le contrôle.

Commencer avec Sketch, continuer dans Pro

Avec Sketch, vous ne vous enfermez dans rien. Ce que vous y dessinez se reprend en un clic comme projet Pro : schéma unifilaire, tableaux, circuits, câbles et données du projet. Le plan de position se refait dans Pro, sur le plan du bâtiment.

Avant que Pro ne crée le projet, la page de reprise affiche tout ce qui n’est pas repris.

  1. Dessinez gratuitement le schéma unifilaire dans Sketch
  2. Cliquez sur « Reprendre dans Pro »
  3. Poursuivez dans Pro avec le plan, le tableau et le dossier

Plus qu’un schéma ?

PlanElec Pro planifie le projet complet : plan, circuits, tableau, autocontrôle RGIE et dossier dans un seul modèle.

Tout sur Pro

Questions fréquentes

PlanElec Sketch est-il vraiment gratuit ?

Oui. Dessiner, enregistrer et exporter en PDF ne coûte rien, sans inscription ni données de paiement. Le PDF ne porte pas de filigrane ; le PDF gratuit porte la ligne « Dessiné avec PlanElec Sketch ».

Où mon dessin est-il enregistré ?

Sans compte, Sketch enregistre chaque modification dans votre navigateur, et vous téléchargez le dessin à tout moment sous forme de fichier. Avec votre compte PlanElec, Sketch l’enregistre dans le compte et il est disponible sur chaque appareil, jusqu’à 1 000 dessins et 200 Mio par compte.

Puis-je continuer plus tard dans PlanElec Pro ?

Oui. « Reprendre dans Pro » crée un projet Pro à partir de votre dessin : schéma unifilaire, tableaux, circuits, câbles et données du projet. Le plan de position reste dans Sketch ; la page de reprise vous montre d’abord tout ce qui n’est pas repris.

Qui contrôle mon installation ?

Le contrôle de conformité revient à l’organisme agréé. Sketch vous fournit pour cela le schéma unifilaire et le plan de position ; en tant que particulier, vous les validez avant les travaux avec un électricien qualifié.

Dessinez votre schéma unifilaire

Ouvrez Sketch et lancez-vous. Sans compte, sans installation, sans données de paiement.

Dessiner gratuitement sketch.planelec.be
