PlanElec Pro

Ce que Pro fait aujourd’hui

De l’assistant IA au travail en équipe : les domaines fonctionnels de Pro. Ce qui est encore en phase pilote est indiqué.

• Assistant IA et reconnaissance de plans

  Décrivez le résultat avec vos mots : l’assistant PlanElec planifie directement dans le modèle du projet et chaque modification passe par l’autocontrôle RGIE.

• Plan et modèle de projet partagé

  Saisissez une fois le bâtiment, les étages, les locaux et les données de l'installation, puis réutilisez-les dans toute la planification.

• Placement automatique dans les locaux

  Partez d'un équipement proposé et adaptez ensuite chaque élément placé.

• Planification électrique automatique

  Laissez PlanElec proposer des connexions, circuits, câbles et phases que vous pouvez ensuite modifier.

• Photovoltaïque et onduleur

  Planifiez les côtés DC et AC de votre installation PV dans le même modèle de projet que le reste de l'installation.

• Tableau et schéma unifilaire

  Remplissez le tableau à partir de la topologie électrique et contrôlez le schéma unifilaire généré.

• Autocontrôle RGIE

  Signale les points ouverts et les données manquantes pour les règles RGIE prises en charge, avant le contrôle de conformité.

• Documents et dossier d'installation

  Exportez schéma unifilaire, plan de position, tableau et rapport d’autocontrôle séparément ou réunis dans le dossier d’installation. Les listes de matériel, de circuits et de câbles sont en phase pilote.

• Vue 3D du bâtiment

  Contrôlez le projet dans l'espace plutôt que sur le seul plan.

• Travail d'équipe

  Travaillez avec vos collègues sur le même projet, sans échanger de fichiers.

• Chaque fonction en détail et un dossier exemple issu d’un projet fictif.

  Voir toutes les fonctionnalitésTélécharger le dossier pilote

Pro en détail

Huit fonctions que l’aperçu n’effleure que brièvement : du tableau aux câbles, au bus et au photovoltaïque, jusqu’à la 3D, l’énergie, le mobilier et l’éclairage. Chaque visuel montre une fonction réelle ; les animations sont schématiques et ne contiennent aucune valeur de projet.

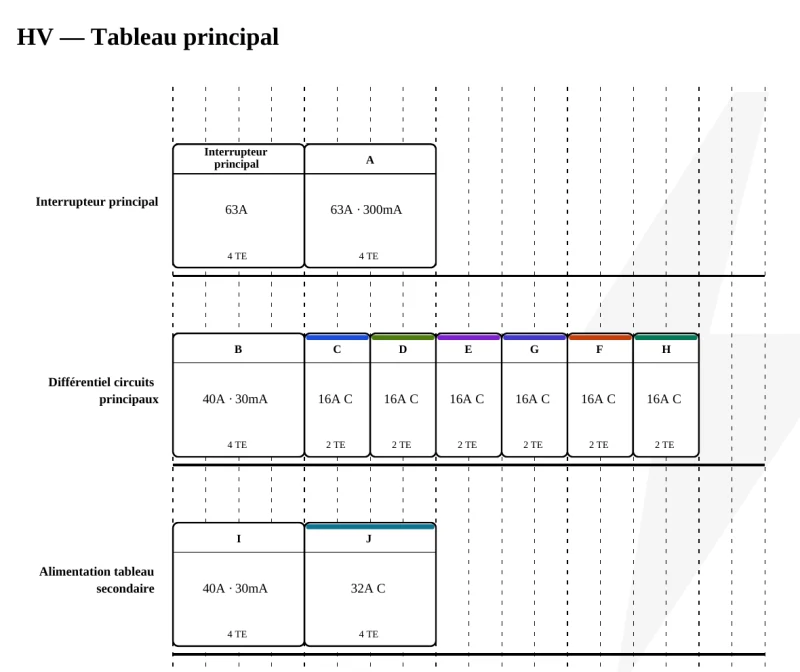

1. Tableau et schéma unifilaire

   Équiper et câbler le tableau

   Garnissez les rails DIN automatiquement par groupe de différentiels ou placez chaque module vous-même. PlanElec estime la place nécessaire avec réserve, propose des coffrets adaptés, crée des tableaux divisionnaires avec leur alimentation et affiche le câblage avec borniers et barrettes N et PE. À partir de photos du tableau naît une proposition d’équipement vérifiable.

   Guide dans l’aide

2. Planification électrique automatique

   Chemins de câbles, longueurs et chute de tension

   Les câbles suivent automatiquement les murs dessinés, les luminaires de plafond le plan du plafond ; vous corrigez le tracé par des points de passage, le changement d’étage passe par un escalier ou une gaine. PlanElec reprend la longueur de chaque câble dans la liste des câbles et la liste de matériel et vérifie la chute de tension par rapport aux limites pour l’éclairage et les autres circuits.

   Guide dans l’aide

3. Planification électrique automatique

   Lignes de bus et domotique

   Avec un profil d’automatisation actif (KNX, Niko Home Control, Loxone, Shelly, Sonoff ou neutre), vous placez les points de commande sur le plan, affectez les canaux d’actionneurs aux consommateurs et documentez les lignes de bus avec alimentation et budget de courant de bus. « Poser le bus » propose le câble de bus le long des murs ; le plan des canaux et le plan des bornes s’exportent séparément ou dans le dossier de remise. Les adresses de groupe et la programmation restent dans le logiciel du fabricant.

   Guide dans l’aide

4. Photovoltaïque et onduleur

   Photovoltaïque du toit à l’onduleur

   Choisissez la forme du toit, du toit plat au toit à deux versants, en croupe ou monopente, et couvrez les pans en 3D avec des modules isolés, des rangées, des champs ou des pans entiers. Affectez les strings aux entrées MPPT, avec contrôle en direct de la tension et du courant, choisissez l’onduleur dans le catalogue vérifié ou la liste Synergrid C10/26 et déduisez les longueurs DC via la traversée de toiture et le point de terre. La prévision de production calcule avec PVGIS par orientation.

   Guide dans l’aide

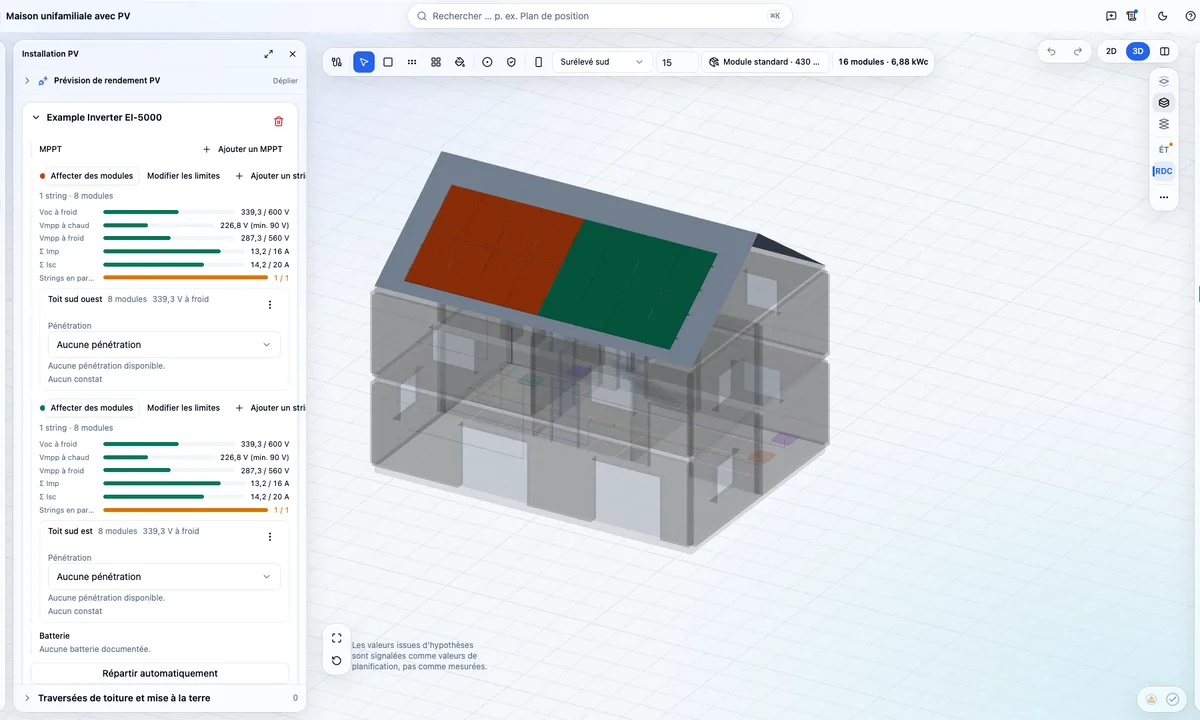

5. Vue 3D du bâtiment

   Vue 3D de tout le projet

   La vue 3D montre le même état que le plan : étages, murs, ouvertures, escaliers, mobilier, appareils et chemins de câbles. Vous déplacez murs, ouvertures et appareils directement en 3D, modifiez les câbles par points et hauteurs, empilez ou éclatez les étages et travaillez sur grand écran avec la 2D et la 3D côte à côte. Sans WebGL, tout reste utilisable en 2D.

   Guide dans l’aide



6. Photovoltaïque et onduleur

   Pilote

   Autoconsommation, batterie et voiture électrique

   Estime l’autoconsommation et l’autonomie par mois et par an à partir d’un profil standard de ménages flamands et de la production PV d’une année type. Montre l’effet d’une batterie domestique dans le modèle sur l’autoconsommation et le prélèvement réseau ; la proposition de taille repose sur un seuil supposé. Prend en compte une ou deux voitures électriques avec des hypothèses signalées. Ni tarifs, ni économies, ni rapport.

   Guide dans l’aide

7. Vue 3D du bâtiment

   Mobilier et aménagement

   Aménagez les pièces à partir d’un catalogue de meubles de séjour, de salle à manger, de chambre et de cuisine ainsi que d’objets d’extérieur, pour que prises, interrupteurs et luminaires correspondent à l’usage futur. Vous réglez les dimensions en centimètres, les éléments de cuisine suivent les largeurs courantes. Le mobilier apparaît en 2D et en 3D et peut être affiché ou masqué sur le plan de position.

   Guide dans l’aide

8. Vue 3D du bâtiment

   Éclairage et étude d’éclairage

   Placez les luminaires un à un ou en grille de spots et gérez par pièce flux lumineux, température de couleur, angle de rayonnement et hauteur de montage. L’aperçu lumineux en 3D montre des scènes comme quotidien et soirée avec cônes de lumière et ombres ; l’étude de lumière du jour règle la position du soleil et les ombres pour Bruxelles. La carte thermique sur le plan donne des valeurs indicatives d’éclairement direct : une aide à la conception, pas un calcul d’éclairage normatif.

   Guide dans l’aide

À qui s’adresse Pro

• Installateurs

  Du plan au dossier pour le contrôle de conformité, avec tableau électrique et autocontrôle.

• Bureaux d'études

  Étude PV, étude d'éclairage et tableau électrique dans un seul projet, avec une transmission claire à l'installateur.

• Architectes et promoteurs

  Reprenez le plan, coordonnez l'équipement et partagez les plans avec l'électricien.
