Planification automatique : récepteurs, câbles, circuits et tableau

Les automatismes de PlanElec accélèrent les étapes répétitives. Ils produisent des propositions à partir des pièces, équipements et relations topologiques déjà enregistrés. Le résultat reste modifiable et doit toujours être comparé à l'installation prévue ou existante.

Avant de commencer

Les propositions automatiques sont plus pertinentes lorsque les données de départ sont complètes :

• le bâtiment, les étages et les pièces fermées sont créés ;
• les pièces sont nommées et classées de manière cohérente ;
• le tableau se trouve dans la bonne pièce et est correctement relié dans le projet ;
• le régime de réseau et la configuration des pôles sont définis ;
• les appareils spéciaux déjà connus sont placés et correctement typés.

Enregistrez le projet et traitez les composants signalés comme non connectés avant de lancer l'affectation générale des circuits.

Planifier automatiquement les récepteurs

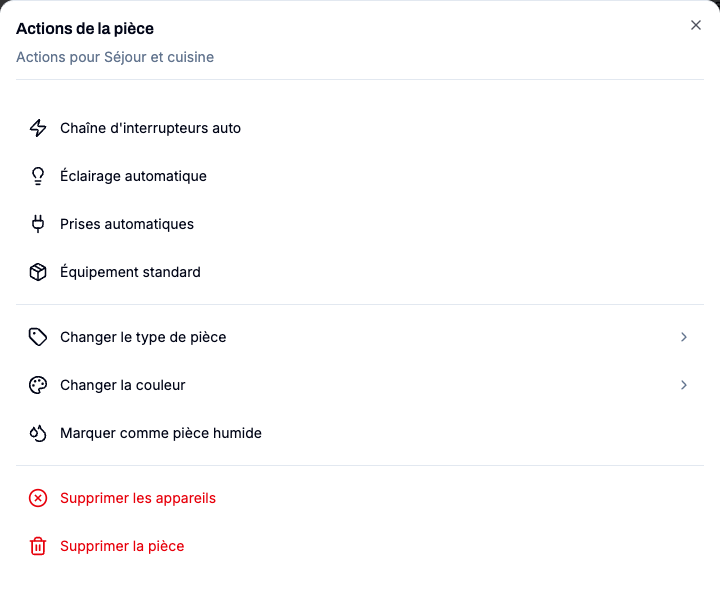

Selon la pièce et l'outil sélectionné, plusieurs assistants sont disponibles dans le plan :

• les propositions de prises répartissent des prises en fonction de la géométrie de la pièce ;
• les propositions d'éclairage placent des points lumineux comme base de travail ;
• l'équipement standard ajoute des équipements électriques courants pour le type de pièce ;
• les grilles de spots créent des spots régulièrement espacés dans la zone choisie ;
• les chaînes d'interrupteurs relient les interrupteurs et luminaires libres d'une pièce dans un ordre proposé.

Contrôlez chaque proposition dans l'aperçu ou directement sur le plan. Tenez compte des portes, fenêtres, éléments fixes, meubles, locaux humides et de l'usage réel. Supprimez, déplacez ou complétez les équipements avant de passer aux circuits.

Spécifier et tracer automatiquement les câbles

PlanElec crée les segments de câble à partir des relations réelles de la topologie électrique. Une boîte de connexion ou de dérivation ne divise le chemin en plusieurs segments que si elle est reliée comme un vrai nœud topologique ; la proximité spatiale ne suffit pas.

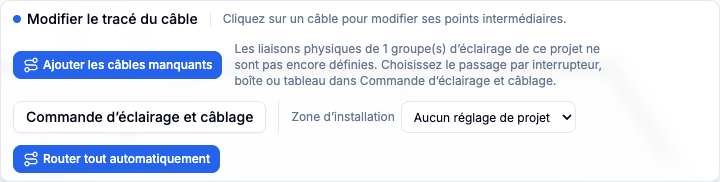

Pour un équipement connecté, le trajet peut être calculé automatiquement le long des murs :

1. Vérifiez le départ et l'arrivée du segment.
2. Lancez le tracé automatique.
3. Examinez le chemin sur le plan. Entre des ensembles de murs séparés, une ligne directe de secours peut apparaître.
4. Ajoutez ou déplacez des points de passage manuels si nécessaire.
5. Vérifiez la longueur calculée. Une longueur saisie manuellement est prioritaire.
6. Contrôlez le type, la section et les conditions de pose du câble dans le contexte professionnel.

Les longueurs nettes calculées alimentent la liste de câbles, la vue matériel et les contrôles pris en charge. Les chutes et réserves de chantier ne sont pas ajoutées automatiquement comme quantités de commande.

Affecter automatiquement les circuits

L'affectation automatique regroupe les points d'éclairage et les prises ordinaires et traite séparément les appareils spéciaux pris en charge. Certains appareils fixes reçoivent notamment un circuit dédié. Dans le modèle actuel, une borne de recharge constitue un cas particulier avec sa propre chaîne de protection.

Procédez comme suit :

1. Ouvrez l'affectation automatique depuis le parcours guidé ou la section du tableau.
2. Vérifiez l'aperçu : groupe de récepteurs, tableau, protections, phase et données de câble proposées.
3. N'acceptez la proposition que si le regroupement correspond au projet.
4. Si nécessaire, déplacez manuellement une branche de récepteurs vers un autre disjoncteur. PlanElec met alors à jour ensemble le circuit, le tableau, la phase et les relations de câble concernées.
5. Contrôlez ensuite les constats et les composants non connectés.

Pour plusieurs tableaux, l'affectation automatique multi-tableaux peut être utilisée. Dans une installation triphasée, l'équilibrage répartit les charges sur L1, L2 et L3 et affiche un avertissement en cas de déséquilibre marqué. Il s'agit d'une aide à la planification, pas d'une mesure de l'installation réelle.

Remplir automatiquement le tableau

Le placement automatique organise les interrupteurs principaux, différentiels et disjoncteurs existants sur les rails DIN du coffret choisi.

1. Choisissez le coffret, le nombre de rangées et la configuration des pôles.
2. Indiquez si la rangée principale doit se trouver en haut ou en bas.
3. Lancez le placement automatique. PlanElec ordonne les protections et réserve par défaut 20 % de l'espace sur rail.
4. Vérifiez les emplacements libres, la largeur des modules et les groupes protégés.
5. Contrôlez les connexions visibles entre interrupteur principal, différentiels et disjoncteurs.
6. Ajoutez les connexions manquantes avec l'outil de liaison ou déplacez les modules manuellement.

Les chemins de boîtes de connexion explicitement modélisés sont conservés lors d'un nouveau placement automatique. Un modèle interne invalide ou incomplet n'est toutefois pas considéré comme professionnellement complet.

Contrôler le schéma unifilaire après l'automatisation

Après l'affectation des circuits, la planification des câbles et le placement du tableau, ouvrez le schéma unifilaire. Vérifiez que les protections, dérivations, récepteurs et indications de câble sont complets et plausibles. Corrigez les relations métier dans le modèle de projet commun et relancez l'auto-contrôle pris en charge après chaque modification pertinente.

Cycle de contrôle recommandé

Après une modification importante, répétez cette courte séquence :

1. Vérifier les équipements et leurs positions dans les pièces.
2. Traiter les composants non connectés.
3. Contrôler l'affectation des circuits ou demander une nouvelle proposition.
4. Actualiser les segments et trajets de câble.
5. Replacer le tableau et vérifier la chaîne de protection.
6. Recontrôler le schéma unifilaire et l'auto-contrôle RGIE pris en charge.
7. Générer ensuite seulement de nouveaux PDF ou de nouvelles listes.

Limites de l'automatisation

Les propositions automatiques ne connaissent que les données saisies dans le projet. Elles ne peuvent pas évaluer les conditions sur place, les mesures, les justificatifs des fabricants ni les parties de l'installation qui ne sont pas modélisées. Un auto-contrôle sans erreur signifie uniquement qu'aucune erreur n'a été trouvée dans les règles actuellement prises en charge et évaluables.

PlanElec ne remplace ni l'étude, ni l'exécution, ni le contrôle officiel. Seul un organisme de contrôle agréé rend l'évaluation officielle.

Étape suivante : exporter les documents et les listes ou revenir à la base de connaissances.
