Export de documents
Exporter les documents et les réunir dans un dossier
Exportez le schéma unifilaire, le plan de situation, le rapport d’auto-contrôle et les listes de planification, séparément ou dans un dossier de travail.
PlanElec produit plusieurs documents à partir du même modèle de projet. Les métadonnées, la topologie électrique et le contenu des plans restent ainsi cohérents entre les différentes sorties. Vous pouvez télécharger les documents centraux séparément et regrouper une sélection dans un dossier de travail.
Documents disponibles et statut
| Document | Statut | Contenu |
|---|---|---|
| Schéma unifilaire | disponible | PDF multipage issu de la topologie électrique, avec cartouche. |
| Plan de situation | disponible | PDF des étages, pièces et symboles électriques placés. |
| Rapport d'auto-contrôle RGIE | disponible, indicatif | Résultat des règles actuellement prises en charge et évaluables à partir des données du projet. |
| Liste des circuits | flux de développement/pilote | Vue tabulaire des circuits modélisés. |
| Liste de matériel | flux de développement/pilote | Vue générique indépendante des fabricants, fondée sur le modèle et sur des hypothèses standard explicites ; pas de validation de commande. |
| Liste des câbles | flux de développement/pilote | Segments et longueurs nettes issus de la topologie et des tracés ; sans ajout automatique de chutes. |
| PDF du tableau | feature flag | Sélectionnable uniquement si cabinet_export est activé et si le tableau contient des données. |
| Dossier d'installation | état de travail pilote | Documents sélectionnés avec page de garde, sommaire et pagination globale ; pas encore de snapshot serveur final versionné. |
Lorsqu'un document est indiqué comme pilote, l'export est accessible dans le flux de développement ou de pilote, mais la validation professionnelle générale sur la base de sorties réelles reste à accomplir.
Préparer les métadonnées du projet
Avant le téléchargement, ouvrez les métadonnées du projet dans la section d'export et contrôlez :
- le nom du projet, la révision et les notes ;
- le client et ses coordonnées ;
- l'adresse de l'installation ;
- l'installateur et son logo éventuel ;
- l'organisme de contrôle ;
- l'EAN belge ;
- le type résidentiel ou non résidentiel et la nature du courant.
Une source commune alimente les cartouches, le rapport d'auto-contrôle et la page de garde du dossier. En Early Access, une donnée manquante ou invalide peut être signalée sans bloquer chaque export de brouillon. Cela ne rend pas le document automatiquement complet sur le plan professionnel.
Exporter un document séparé

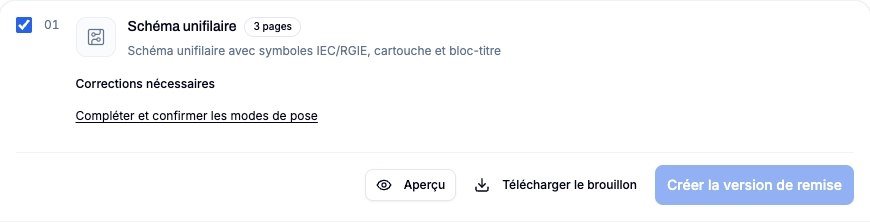

- Dans le studio, ouvrez la section Export.
- Choisissez le document souhaité.
- Contrôlez l'aperçu des pages du schéma unifilaire ou du plan de situation.
- Pour ces plans, choisissez le format A4 ou A3 adapté.
- Lancez le téléchargement PDF, puis ouvrez le fichier pour un contrôle visuel.
Les schémas unifilaires volumineux sont répartis sur plusieurs pages. Les tableaux et la page de garde restent en A4 pour conserver leur lisibilité, même si les plans du dossier sont générés en A3.
Composer le dossier d'installation
Le générateur de dossier permet de sélectionner chaque élément nécessaire. PlanElec les ordonne de manière fixe et fusionne les pages PDF produites.
- Complétez les métadonnées du projet.
- Activez uniquement les documents correspondant à l'état de travail actuel.
- Vérifiez le format et l'aperçu des plans.
- Générez le dossier.
- Contrôlez la page de garde, le sommaire, l'ordre, les cartouches et la pagination globale.
Ce dossier sélectionnable est un état local de travail et de contrôle. Un snapshot serveur immuable et versionné, accompagné de justificatifs de réception finaux, ne fait pas encore partie de l'offre généralement disponible.
Lire les listes de matériel, de circuits et de câbles
Les trois listes présentent des vues différentes du même modèle :
- la liste des circuits facilite le contrôle des affectations et de la chaîne de protection ;
- la liste de matériel peut être consultée par catégorie ou par pièce, et conserve les contributions sans pièce ;
- la liste des câbles affiche les segments et les longueurs nettes. Une longueur manuelle remplace la valeur calculée.
La liste de matériel repose sur des hypothèses génériques indépendantes des fabricants. Elle ne contient ni prix, ni référence fabricant concrète, ni réserve automatique de chantier. Les appareils ménagers comptent comme raccordements, pas automatiquement comme appareils à fournir. Utilisez donc cette liste comme étape contrôlable avant offre dans le pilote, et non comme commande.
Contrôle qualité avant transmission
- Le projet, le client, l'adresse, l'installateur et la révision sont-ils identiques sur tous les documents ?
- Tous les étages, circuits, symboles et libellés de câble sont-ils lisibles ?
- Le format et l'ordre des pages correspondent-ils à l'usage prévu ?
- Les affectations et longueurs automatiques ont-elles été vérifiées professionnellement ?
- Les constats ouverts ou lacunes de couverture du rapport sont-ils visibles et compris ?
- Le dossier ne contient-il que les versions réellement contrôlées ?
Le rapport RGIE est un auto-contrôle assisté par logiciel, pas un certificat de conformité. Les mesures, justificatifs de fabricants et conditions sur place ne peuvent pas être vérifiés uniquement à partir du modèle. Faites contrôler la documentation par un professionnel ; le contrôle officiel relève d'un organisme agréé.
