Que vérifie l'autocontrôle RGIE de PlanElec ?

La liste complète des règles vérifiées automatiquement par PlanElec — et une liste tout aussi explicite de ce que l'autocontrôle n'évalue pas.

7 minMis à jour le 14 septembre 2026

PlanElec réunit deux choses qu'il est facile de confondre.

Les références RGIE ne sont liées publiquement qu’après les validations documentées de la source et du fond. Les règles de pratique et contrôles de plausibilité ne prétendent pas citer le règlement.

L'autocontrôle automatique n'en couvre qu'une partie. Cette page indique précisément laquelle. Nous énumérons les règles vérifiées et les domaines où l'application ne se prononce pas, car un contrôle incomplet qui se présente comme complet est plus dangereux qu'une absence de contrôle.

L'autocontrôle est une préparation. Seul un organisme de contrôle agréé délivre le jugement officiel.

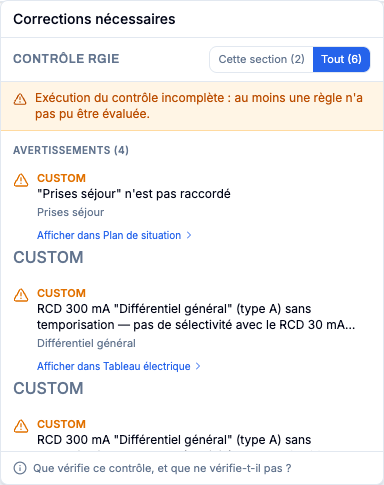

Panneau de l’autocontrôle RGIE avec un constat incomplet et des points ouverts.
Le rapport affiche les contrôles pris en charge et les points ouverts pour préparer la vérification ; une donnée de projet manquante n’est jamais considérée comme réussie.
Ouvrir l’image en taille originale

Ce qui est vérifié automatiquement

L'application compte actuellement 56 contrôles. Parmi eux, 29 renvoient à un article précis du RGIE ; les 27 autres sont des règles de pratique ou des contrôles de plausibilité, signalés comme tels, sans caractère réglementaire.

Un contrôle ne produit un résultat que si les données de projet nécessaires sont renseignées. À défaut, le rapport marque le contrôle comme incomplet — jamais comme réussi.

Protection

ContrôleCe qui est vérifiéBaseGravité
Différentiel principalEn tête d'installation, un différentiel de 300 mA au maximum doit être présent.AREI 4.2.4.3Erreur
Max. de circuits par différentiel à haute sensibilitéAu maximum 8 circuits terminaux par différentiel à haute sensibilité (≤ 30 mA).AREI 4.2.4.3.bErreur
Calibres des actionneurs de voletsLes actionneurs de volet sur rail DIN exigent un disjoncteur ou différentiel en amont ; les charges de protection et de moteur restent dans les valeurs d'entrée et de canal du catalogue.Règle de pratiqueErreur
Protection des bornes de recharge (VE)Un point de charge exige un circuit propre, un différentiel dédié et au moins IP44 à l'extérieur.AREI 7.22.4Erreur
Sélectivité des différentiels (recommandation pratique)Recommandation de pratique : échelonner sensibilité et temporisation entre différentiels amont et aval (CEI 60364-5-53).Règle de pratiqueAvertissement
Différentiel 30 mA pour les circuits de prisesTous les circuits de prises doivent être protégés par un différentiel de 30 mA.AREI 4.2.4.3.bErreur
Protection contre les surtensions (SPD)La présence d’un parafoudre (SPD) est évaluée ; le RGIE n’impose pas d’obligation générale.AREI 4.5.1Information
Interrupteur principal min. 40 AUn interrupteur général doit être présent et atteindre au moins 40 A dans les installations domestiques.AREI 5.3.5.1.bErreur
Différentiel principal min. 40 ALe différentiel au point d’alimentation doit présenter un calibre d’au moins 40 A.AREI 5.3.5.3.aErreur
Implantation du tableauTableau : occupation dans la limite des modules, un différentiel par rangée et une réserve d’environ 20 %.Règle de pratiqueAvertissement
Chauffage encastré en paroi : différentiel 100 mALes résistances chauffantes noyées dans les parois au-delà de 25 V CA exigent un différentiel séparé de 100 mA.AREI 4.2.4.3.bErreur
Configuration des pôles en installation domestiqueLes disjoncteurs unipolaires ne sont pas admis dans les habitations belges en schéma étoile ; utilisez 1P+N.AREI 4.4.4.2Avertissement
Courbe de déclenchement selon le type de chargeRecommandation de pratique : la courbe B, C ou D du disjoncteur doit correspondre au type de charge.Règle de pratiqueAvertissement
Protection amont des départs entre tableauxUne liaison vers un tableau divisionnaire exige une protection propre dans le tableau amont et un couplage cohérent.AREI 4.4.1.4Erreur
Pouvoir de coupure par rapport au courant de court-circuitLe pouvoir de coupure de chaque disjoncteur doit supporter le courant de court-circuit présumé ; vérifié uniquement si la valeur est renseignée.AREI 5.3.5.5Erreur

Mise à la terre

ContrôleCe qui est vérifiéBaseGravité
Liaison équipotentielle principaleUne liaison équipotentielle principale (barrette de terre) doit être présente.AREI 4.2.3.2Erreur
Prise de terre (boucle/piquet)Pour un réseau TT ou IT, une prise de terre doit être documentée.AREI 4.2.3Erreur
Cohérence de la mise à la terre et du raccordementContrôle de plausibilité : un raccordement domestique public 3×230 V avec un schéma TN enregistré demande vérification.Règle de pratiqueAvertissement

Câbles et dimensionnement

ContrôleCe qui est vérifiéBaseGravité
Section des câblesLa section du câble doit correspondre au calibre de la protection.AREI 5.2.2Erreur
Chute de tension (ΔU)Chute de tension calculée sur la longueur du câble : valeur indicative de 3 % en éclairage et 5 % pour les autres circuits terminaux.AREI 5.2.5Erreur
Classe de réaction au feu CPR des câblesLes câbles posés individuellement doivent présenter la propriété F1 ou atteindre au moins la classe CPR Eca ; la classe Fca est interdite.AREI 5.2.7.2Erreur
Pose en parois creuses : Cca/PreflexLes câbles dans les cavités constructives passent en gaine (Preflex) ou atteignent au moins la classe CPR Cca.AREI 4.3.3.5.bErreur

Charge des circuits

ContrôleCe qui est vérifiéBaseGravité
Domotique : charge du canalCompare le courant calculé à partir des puissances documentées au courant nominal saisi pour le canal. Une puissance ou un calibre manquant constitue une lacune de données. Ne vérifie ni le courant de démarrage, ni le facteur de puissance, ni la protection interne. (RGIE 4.4.1.1)AREI 4.4.1.1Erreur
Domotique : courant de bus connuCompare les courants connus des appareils et du catalogue à la capacité prévue du bus. Avertissement de planification fondé sur le catalogue de profils, sans limite numérique du RGIE ; objectif de protection RGIE 4.4.1.1.Règle de pratiqueAvertissement
Max. prises/appareils par circuit terminalAu maximum 8 prises et appareils fixes par circuit terminal ; les points lumineux seuls ne comptent pas.AREI 5.3.5.2bErreur
Déséquilibre des phasesRecommandation de pratique : le déséquilibre entre phases reste de préférence sous 30 %.Règle de pratiqueAvertissement

Locaux et volumes

ContrôleCe qui est vérifiéBaseGravité
Protection 30 mA des locaux humidesLes prises des locaux humides doivent être protégées par un différentiel de 30 mA.AREI 4.2.4.4Erreur
Différentiel 30 mA pour les circuits de salle de bainsTous les circuits des salles de bains et locaux humides doivent être protégés par un différentiel de 30 mA.AREI 7.1.4.3Erreur
Volumes 0/1/2 de salle de bains : admissibilité du matérielDans les volumes de salle de bains 0, 1 et 2, seul certain matériel est admis ; les tableaux y sont interdits.AREI 7.1.5.2Erreur
Volumes de piscine 0/1/2 : matériel dans les volumes à contrôlerLe matériel situé dans les volumes 0, 1 et 2 d’une piscine est signalé comme point à contrôler ; les exigences du RGIE 7.2.3 et suivants doivent être vérifiées par un professionnel.AREI 7.2.2Information
Couverture des détecteurs de fumée (recommandation)Avis non contraignant fondé sur les règles régionales du logement ; le RGIE lui-même n’impose pas de détecteurs de fumée en habitation.Règle de pratiqueAvertissement

Topologie et commande

ContrôleCe qui est vérifiéBaseGravité
Chaînes de commande des volets électriquesContrôle de plausibilité : interrupteurs directs, entrées d’actionneur, commandes centrales et types de moteur forment un chemin de commande cohérent.Règle de pratiqueErreur
Intégrité du projetLes références entre schéma, plan de position et coffret doivent pointer vers des objets existants.Règle de pratiqueErreur

Installation photovoltaïque

ContrôleCe qui est vérifiéBaseGravité
Conformité de l'installation photovoltaïqueInstallation PV : anti-îlotage, mise à la terre des cadres de modules, panneaux d’avertissement et repérage des conducteurs CC et CA.AREI 7.112.2Erreur
Dimensionnement des chaînes PVVérifie les chaînes par rapport aux limites fabricant documentées de l’onduleur et des modules.Règle de pratiqueErreur
Courant cumulé dans les tableaux à sources multiplesDans un tableau avec production propre, courants du réseau et de la source s’additionnent par phase sur les tronçons communs.Règle de pratiqueErreur

Complétude du dossier

ContrôleCe qui est vérifiéBaseGravité
Domotique : commandes sur le schémaPour les installations domestiques, vérifie que les points de commande existants figurent dans les données réelles du schéma. Les affectations manquantes peuvent être complétées dans la matrice des canaux ou via le chemin d’alimentation du module. Ce contrôle ne couvre pas tous les symboles ni toute la très basse tension. (RGIE 3.1.2.1.a)AREI 3.1.2.1Erreur
Protection de l’alimentation domotiqueContrôle de planification : la protection de l’alimentation, l’alimentation du bus et les affectations uniques et complètes des canaux doivent être documentées. Un constat bloque l’export final ; ce n’est pas une obligation supplémentaire du RGIE.Règle de pratiqueErreur
Affectation unique des chargesContrôle de planification : la protection de l’alimentation, l’alimentation du bus et les affectations uniques et complètes des canaux doivent être documentées. Un constat bloque l’export final ; ce n’est pas une obligation supplémentaire du RGIE.Règle de pratiqueErreur
Alimentation du busContrôle de planification : la protection de l’alimentation, l’alimentation du bus et les affectations uniques et complètes des canaux doivent être documentées. Un constat bloque l’export final ; ce n’est pas une obligation supplémentaire du RGIE.Règle de pratiqueErreur
Configuration de l’actionneurContrôle de planification : la protection de l’alimentation, l’alimentation du bus et les affectations uniques et complètes des canaux doivent être documentées. Un constat bloque l’export final ; ce n’est pas une obligation supplémentaire du RGIE.Règle de pratiqueErreur
Appareils par ligneAvertissement de planification fondé sur le catalogue de profils : Appareils par ligne. Les limites et affectations proviennent du catalogue de profils, pas du RGIE.Règle de pratiqueAvertissement
Lignes par systèmeAvertissement de planification fondé sur le catalogue de profils : Lignes par système. Les limites et affectations proviennent du catalogue de profils, pas du RGIE.Règle de pratiqueAvertissement
Charge du canal selon le profilAvertissement de planification fondé sur le catalogue de profils : Charge du canal selon le profil. Les limites et affectations proviennent du catalogue de profils, pas du RGIE.Règle de pratiqueAvertissement
Type de canal et chargeAvertissement de planification fondé sur le catalogue de profils : Type de canal et charge. Les limites et affectations proviennent du catalogue de profils, pas du RGIE.Règle de pratiqueAvertissement
Affectation à une ligneAvertissement de planification fondé sur le catalogue de profils : Affectation à une ligne. Les limites et affectations proviennent du catalogue de profils, pas du RGIE.Règle de pratiqueAvertissement
Coupleur de ligneAvertissement de planification fondé sur le catalogue de profils : Coupleur de ligne. Les limites et affectations proviennent du catalogue de profils, pas du RGIE.Règle de pratiqueAvertissement
Classes de tension par ligne de busVérifie la présence de SELV avec FELV ou LV sur une même ligne de bus (RGIE 4.2.5.5.c). Avertit d’une contradiction logique ; ne prouve ni les connexions physiques ni la qualité de la source.AREI 4.2.5.5.cAvertissement
Connexions complètesChaque élément du schéma doit être raccordé ; un nœud isolé signale un modèle incomplet.Règle de pratiqueAvertissement
Nombre minimal de circuits d'éclairageRecommandation de pratique : au moins deux circuits d’éclairage par unité de logement.AREI 5.3.5.2.bErreur
Circuits dédiés aux gros appareilsLes gros appareils — lave-linge, sèche-linge, lave-vaisselle, taque et four — exigent chacun un circuit propre.AREI 4.3.3.3Erreur
Dossier de l'installation (RGIE 9.1.2)Le dossier d’installation exige un schéma unifilaire, un plan de position et un cartouche complet ; le PV demande des documents supplémentaires.Règle de pratiqueAvertissement
Implantation des boîtes de connexion/dérivationLes boîtes de dérivation structurelles doivent apparaître une seule fois et de manière cohérente dans le schéma.AREI 3.1.2.3Avertissement
Consommateurs placés sur le plan de positionLes consommateurs du schéma unifilaire doivent être placés sur le plan de position via leur lien.Règle de pratiqueAvertissement
Symboles électriques du plan non liésLes appareils du plan sans lien avec la topologie électrique sont signalés à titre informatif.Règle de pratiqueInformation
Plausibilité des groupes de commandeContrôle de plausibilité : un groupe de commande contient au moins un interrupteur et au moins une charge commandée.Règle de pratiqueAvertissement

Domotique

Cette section contient des contrôles RGIE, des contrôles obligatoires de planification et des avertissements liés aux profils. Elle ne certifie ni l’ensemble de l’installation à très basse tension, ni la conformité fabricant, ni le cheminement physique du bus. Le type de source d’alimentation du bus n’est pas saisissable dans le modèle (RGIE 4.2.5.3.a).

Domaines non contrôlés automatiquement (aucun contrôle réussi) :

Désactivé : tous les composants internes à très basse tension ne peuvent pas être saisis et représentés sur le schéma. La modification générale annoncée pour juin 2023 n’est pas établie ici. Seul le contrôle documenté des points de commande est actif.

Désactivé : aucun fondement pour imposer systématiquement un circuit de bus dédié avec 30 mA ; le type A est une exigence générale pour les différentiels.

Désactivé : le voisinage des câbles, la distance et les preuves d’isolation ne peuvent pas être renseignés. Le règlement autorise plusieurs mesures de séparation.

Pas de contrôle automatique des symboles : le tableau 2.23 J prescrit le symbole de l’unité de commande (RGIE 3.1.2.1.a). L’utilisateur ne peut pas corriger une géométrie absente du catalogue ou du moteur de rendu.

Ce que l'autocontrôle n'évalue pas

Ces parties du Livre 1 restent délibérément hors du contrôle automatique :

Installations et locaux particuliers (Partie 7). Sur quatorze chapitres, PlanElec en touche trois, et chaque fois partiellement : locaux contenant une baignoire ou une douche (7.1), alimentation des véhicules routiers électriques (7.22) et installations photovoltaïques domestiques (7.112). Ne sont pas couverts : les piscines (7.2), les saunas (7.3), les installations de chantier et extérieures (7.4), les enceintes conductrices exiguës (7.6), les campings (7.8), les ports de plaisance (7.9), les installations foraines (7.11), les fontaines (7.100), les véhicules en stationnement (7.101), les atmosphères explosives (7.102) et les batteries d'accumulateurs industrielles (7.103).

Le côté courant continu. Le modèle ne distingue pas les rôles de conducteur L+, L-, M, PEM et PEL. Le choix des conducteurs, les couleurs, les conducteurs de protection combinés, la sensibilité différentielle en continu, la protection du conducteur M et le contrôle permanent d'isolement en schéma IT ne sont donc pas vérifiables. Pour le photovoltaïque, cela reste du travail manuel.

Les dispositions transitoires des articles 59 et 69. L'application d'une exception à une installation existante dépend de données qui ne se déduisent pas d'un schéma unifilaire — notamment la section du PEN, le début effectif des travaux sur place et la présence d'un dispositif de contrôle. PlanElec tient compte des assouplissements de la Partie 8 en présentant certains constats sur les parties existantes comme des indications plutôt que comme des erreurs, mais ne tranche pas lui-même l'exception.

Les contrôles des installations (Partie 6) et les prescriptions de comportement (Partie 9) sortent du champ d'un outil de planification. Seule la composition du dossier d'installation est vérifiée.

Ce qu'un logiciel ne peut pas établir par principe

Même après extension du modèle, ces points resteront tributaires d'une mesure, d'un document ou d'un contrôle visuel sur place :

  • le câblage réel, la continuité et la polarité des conducteurs ;
  • les courbes de déclenchement et l'aptitude au continu des appareils effectivement posés ;
  • la mesure d'isolement et le fonctionnement d'un contrôleur permanent d'isolement ;
  • la tenue mécanique et chimique ainsi que l'état de corrosion de la mise à la terre ;
  • l'efficacité de la coupure automatique et l'impédance de terre réelle ;
  • l'aptitude et la certification des onduleurs, batteries et composants PV ;
  • le zonage, l'analyse de risque et les conditions du site.

Ce que cela signifie pour votre contrôle

Utilisez l'autocontrôle pour détecter tôt les erreurs évitables : un différentiel manquant, une section qui ne correspond pas à la protection, trop de points de contact sur un circuit, un dossier incomplet. Ce sont précisément les constats qui, sinon, n'apparaissent qu'à la réception.

N'y comptez pas pour les cas énumérés ci-dessus. Votre expertise et le jugement de l'organisme agréé y restent déterminants.
