Een toestel op het grondplan toont waar het staat. De weergave Installatie in PlanElec Pro maakt ook duidelijk waardoor het gevoed en beveiligd wordt. Dezelfde toestellen vormen vervolgens de basis voor onderverdelers, kastopbouw en eendraadschema. Je voert elke verbruiker maar één keer in en wijst hem daarna alleen nog toe.

Elektriciens bereiden de planning van een verdeelkast voor.

Hoe is de installatie in PlanElec opgebouwd?

De weergave Installatie toont het gemeenschappelijke elektrische model van voeding tot verbruiker: netaansluiting en meter, hoofdverdeler, beveiligingen, stroomkringen en de gevoede toestellen. De toestellen die je op het grondplan plaatste, wijs je toe aan stroomkringen. Een tweede invoer voor schema of kast is niet nodig.

Schema van de radiale structuur: voeding met netaansluiting en meter, daaronder de hoofdverdeler, dan de kringen van de hoofdverdeler en een onderverdeler met precies één voedingskabel, de kringen van die onderverdeler en onderaan de verbruikers. De toestellen van het grondplan worden aan die kringen toegewezen. Een kader noemt de eenduidige voeding per onderverdeler een modelgrens.
Elke onderverdeler hangt aan precies één bovenliggende voeding. Dat is een grens van het PlanElec-model, geen normuitspraak.
Afbeelding op oorspronkelijke grootte openen

De planning is radiaal: elke onderverdeler heeft één eenduidige bovenliggende voeding nodig, dus een voedingskabel met voorgeschakelde beveiliging. Dat is een modelgrens van PlanElec, geen algemene uitspraak over hoeveel energiebronnen een installatie mag hebben. Lokale bronnen zoals zonnepanelen en stuurrelaties zoals schakelfuncties of bustoewijzingen behandelt PlanElec los van de voedingsketen. Meerdere onafhankelijke netaansluitingen in één project ondersteunt dit model niet algemeen.

Eerst elektrisch plannen, daarna de kast kiezen

Elektrische structuur en fysieke uitvoering beantwoorden verschillende vragen. Een stroomkring kan al gepland zijn terwijl verdeler, behuizing of rijindeling nog openstaan. Zulke ontwerpen blijven na opslaan en herladen behouden; open punten blijven zichtbaar gemarkeerd en worden niet stilzwijgend aan een hoofdverdeler toegewezen.

Volledige installatie van de voorbeeldwoning met voeding, beveiligingen en verbruikers.
Voeding, beveiligingen en verbruikers vormen één installatie. De fysieke verdelerplanning kan nog openstaan.
Afbeelding op oorspronkelijke grootte openen

Selecteer een verbruiker om zijn voedings- en beveiligingspad te zien. Zoeken en inklapbare delen maken de installatie leesbaar; in de boomweergave bereik je alle acties ook op smalle schermen.

Boomweergave van de installatie met de geselecteerde hoofdschakelaar van de onderverdeler, de status „Elektrisch verbonden · verdeelbord open”, de actie „Verdeelbord vormen uit selectie” en het voedings- en beveiligingspad vanaf de netaansluiting.
„Verdeelbord open” blijft zichtbaar: het toestel is elektrisch verbonden, maar nog niet aan een fysieke verdeler toegewezen.
Afbeelding op oorspronkelijke grootte openen

Een voorbeeld met bestaande toestellen

In het fictieve voorbeeld wijs je een bestaand stopcontact in de woonkamer toe aan een stroomkring. Daarna selecteer je de samenhorende beveiligingen voor de verdieping en klik je op Verdeelbord vormen uit selectie. Het voorbeeld toont voedingspunt, modules en gevolgen voor toewijzingen voordat je de onderverdeler aanmaakt.

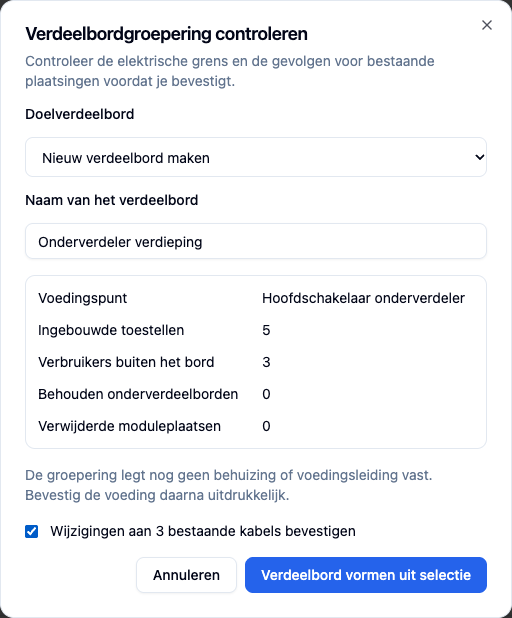

Voorbeeld voor het vormen van de onderverdeler verdieping.
Voorbeeld voor het vormen van de onderverdeler verdieping.
Afbeelding op oorspronkelijke grootte openen

Het kader vormen is een bevestigde actie: pas na jouw bevestiging horen de beveiligingen bij de fysieke verdeler. Is de selectie tegenstrijdig, dan legt PlanElec uit waarom en pas je ze aan. Gevoede stopcontacten en lampen blijven buiten het kader. De voedingskabel plan je uitdrukkelijk met beveiliging en kabelgegevens zoals aderenaantal, doorsnede en lengte; een getekend kader maakt geen onbekende voedingskabels of beveiligingen aan.

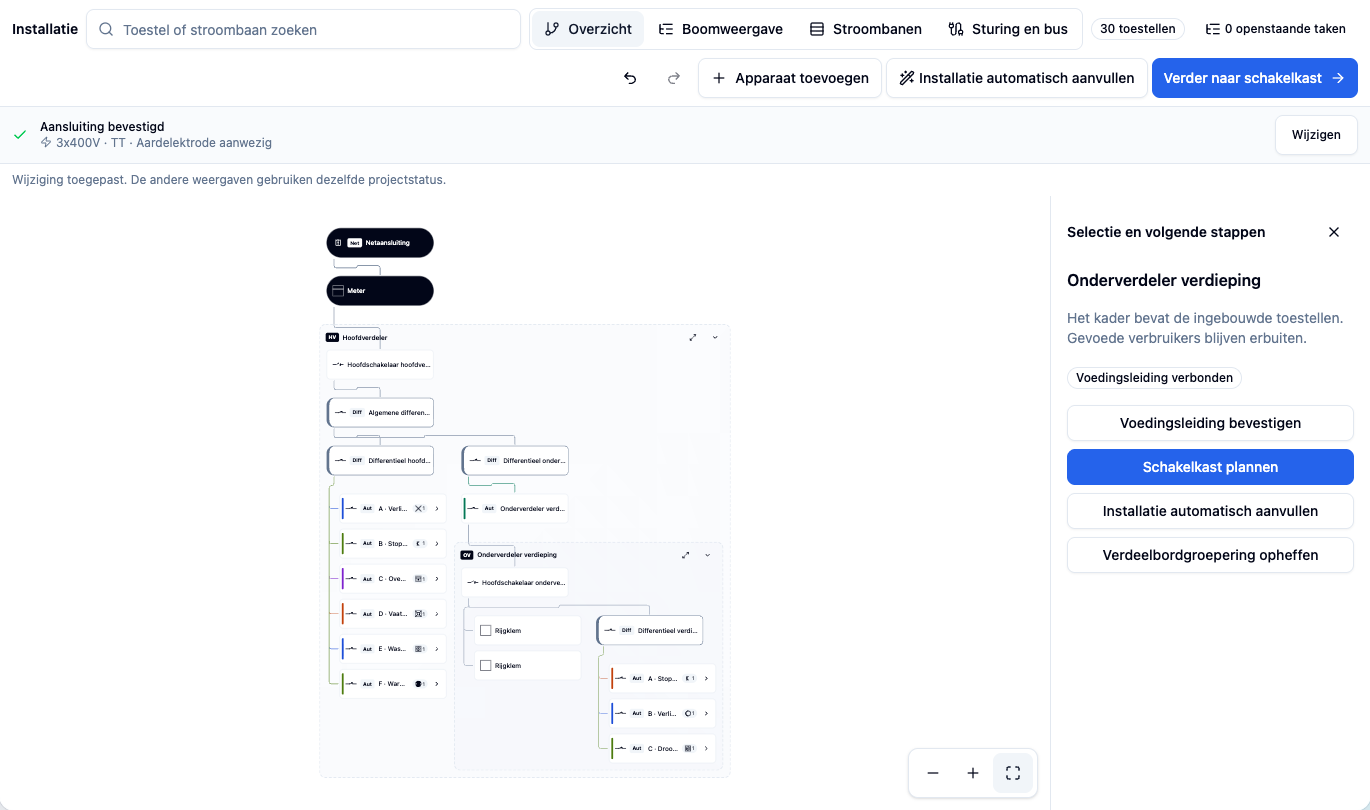

Onderverdeler en verbruikers buiten het kader in dezelfde installatie.
Geselecteerde beveiligingen worden na controle aan een fysieke verdeler toegewezen. De gevoede verbruikers blijven buiten het kader.
Afbeelding op oorspronkelijke grootte openen

Kan het ook automatisch?

Om te starten is er Installatie automatisch aanvullen: je plaatst verbruikers en een verdeler op het grondplan, selecteert de verdeler en start de actie. Het voorstel toont de doelverdeler, nieuwe stroomkringen en beveiligingen en de benodigde ruimte; pas Voorstel toepassen vult de planning aan. Bestaande stroomkringen, kabelgegevens en moduleplaatsen blijven behouden. Toestellen die niet automatisch te plannen zijn en ontbrekende voedingsgegevens blijven als open punt staan. Je maakt de toepassing in één stap ongedaan. Hoe het voorstel is opgebouwd, toont de handleiding Een installatie plannen en onderverdelers vormen.

Hoe betrouwbaar is het behuizingsvoorstel?

De verdeelkast blijft bewerkbaar. Behuizingsvoorstellen houden rekening met de ingevoerde modulebreedtes, de reserve, klemmen en toebehoren en montageaannames; gekende plaatsingen blijven beschermd. Met generieke toestellen of open gegevens is het resultaat een schatting. Zodra je fabrikantgegevens en montagevoorwaarden invoert, wordt het concreet. Ook dan is het geen optimale dimensionering en geen elektrische of thermische vrijgave: montagewijze, bedradingsruimte, warmteafvoer en fabrikantvoorwaarden controleer je zelf. Meer over de opbouw van een verdeler lees je in Verdeelkast plannen: opbouw en dimensionering volgens AREI.

Kasteditor van de onderverdeler verdieping met niet-geplaatste modules en het deel „Behuizing plannen” met reserve, klemmen en toebehoren, montagewijze, benodigde ruimte en passende behuizingen volgens capaciteit.
De behuizingsplanning telt modules, reserve en toebehoren op en duidt het resultaat aan als geschatte minimumruimte.
Afbeelding op oorspronkelijke grootte openen

Verder werken in hetzelfde project

Volgende weergaveResultaat
VerdeelkastModules, rijen en behuizing uitwerken met de ingevoerde ruimteaannames
EendraadschemaDezelfde elektrische installatie op documentbladen controleren
ExportDocumenten van de opgeslagen versie met zichtbare status maken
Afgeleid eendraadschema van het voorbeeldproject.
Het eendraadschema en de geëxporteerde plannen komen uit dezelfde opgeslagen projectversie.
Afbeelding op oorspronkelijke grootte openen

Eendraadschema en pdf-exports ontstaan via dezelfde weergave als voorheen, met verdelerbladen en kruisverwijzingen. De grafische installatieweergave vervangt geen schema, en een open ontwerp verschijnt niet als afgewerkt installatiedossier. Schema en dossier leveren de documenten; de vakmatige vrijgave doet de elektricien, de keuring het erkende organisme.

Wat geldt bij de aanpak „Eerst het eendraadschema tekenen”?

Bij het aanmaken van een project kies je tussen twee planningsaanpakken: Plannen vanuit de plattegrond (standaard) en Eerst het eendraadschema tekenen voor wie overstapt van klassieke tekenprogramma's. Bij de tweede aanpak staan hoofdverdeler en installatiekop als aanname klaar en plaats je de symbolen rechtstreeks in het schema; het grondplan kan later volgen.

VraagPlannen vanuit de plattegrondEerst het eendraadschema tekenen
Waar begin je?Ruimtes en toestellen op het grondplanSymbolen rechtstreeks in het eendraadschema
Situatieplan in het dossierJa, uit het grondplanPas wanneer er een grondplan getekend is
Ruimtelijke controlesGeldenBlokkeren schema en zelfcontrolerapport zonder grondplan niet; alle andere controles gelden
Later wisselenIn de projectinstellingen, zonder dataverliesIn de projectinstellingen, zonder dataverlies

Trikker-projectbestanden neem je ongeacht de aanpak over via de Trikker-import.

PlanElec Pro, dialoog Nieuw project, stap 2 van 3 ‘Planningswijze’: kaarten ‘Plannen vanuit de plattegrond’ (aanbevolen) en ‘Eerst het eendraadschema tekenen’, daaronder vier manieren om te starten, van begeleid tot zonder begeleiding.
De planningswijze bepaalt alleen het vertrekpunt, niet het projecttype; je kunt ze later in de projectinstellingen wijzigen.
Afbeelding op oorspronkelijke grootte openen

Wat verandert er voor bestaande projecten?

Bestaande toestellen en verdelers blijven bruikbaar. De weergave maakt hun elektrische structuur als één installatie leesbaar; de verdeelkasteditor blijft bewerkbaar voor de concrete opbouw. De aanbevolen volgorde van situatieplan tot export is een houvast en geen blokkade: je werkt verder in de weergave die bij je taak past. Wie net begint, vindt de eerste stappen in Aan de slag met PlanElec; hoe meubels, 3D-weergaven en lichtsferen het plan aanvullen, lees je in Meubels, 3D-weergaven en lichtsferen in PlanElec.

Heb je daarvoor PlanElec Pro nodig?

Ja. Installatie, verdeelkast en zelfcontrolerapport horen bij PlanElec Pro; met „Pro 1 maand uitproberen” gebruik je een maand lang de volledige Pro voor één persoon, exports zonder afdekvlakken. De abonnementen staan op de prijzenpagina. Heb je alleen een eendraadschema en situatieplan zonder verdeelkast nodig, dan teken je die gratis in PlanElec Sketch in je browser en neem je de tekening later over naar Pro als er een kast of zelfcontrolerapport bij komt.

De geïllustreerde handleiding behandelt toewijzing, open ontwerpen, onderverdelers, voedingskabels, kastplanning en export stap voor stap: Een installatie plannen en onderverdelers vormen.
