Neuerung

Vom Grundriss zur Installation und zum Schaltschrank

Der neue Installationsbaum verbindet vorhandene Geräte, Schutzpfade, Unterverteilungen und Dokumente in einem durchgängigen Planungsablauf.

Veröffentlicht am 13. September 2026 Aktualisiert am 7. November 2026 7 min

Ein Gerät im Grundriss sagt, wo es sitzt. Der Bereich Installation in PlanElec Pro zeigt zusätzlich, wodurch es versorgt und geschützt wird. Aus denselben Geräten entstehen anschließend Unterverteilungen, Schrankaufbau und Eindrahtschema. Du erfasst jeden Verbraucher genau einmal und ordnest ihn danach nur noch zu.

Elektrofachkräfte bereiten die Verteilerplanung vor.

Wie ist die Installation in PlanElec aufgebaut?

Der Bereich Installation zeigt das gemeinsame elektrische Modell von der Versorgung bis zu den Verbrauchern: Netzanschluss und Zähler, Hauptverteiler, Schutzorgane, Stromkreise und die versorgten Geräte. Die Geräte, die du im Grundriss platziert hast, ordnest du Stromkreisen zu. Eine zweite Erfassung für Schema oder Schrank ist nicht nötig.

Schema der radialen Struktur: Versorgung mit Netzanschluss und Zähler, darunter der Hauptverteiler, dann Stromkreise des Hauptverteilers und eine Unterverteilung mit genau einer Zuleitung, deren Stromkreise, darunter die Verbraucher. Die Grundrissgeräte werden diesen Stromkreisen zugeordnet. Ein Hinweisfeld nennt die eindeutige Einspeisung je Unterverteilung als Modellgrenze.
Jede Unterverteilung hängt an genau einer übergeordneten Einspeisung. Das ist eine Grenze des PlanElec-Modells, keine Normaussage.
Bild in Originalgröße öffnen

Die Planung ist radial: Jede Unterverteilung braucht eine eindeutige übergeordnete Einspeisung, also eine Zuleitung mit vorgeschaltetem Schutzorgan und Kabel. Das ist eine Modellgrenze von PlanElec und keine allgemeine Aussage darüber, wie viele Energiequellen eine Anlage haben darf. Lokale Quellen wie eine PV-Anlage und Steuerbeziehungen wie Schalterfunktionen oder Buszuordnungen behandelt PlanElec getrennt von der Versorgungskette. Mehrere unabhängige Netzanschlüsse in einem Projekt unterstützt dieses Modell nicht allgemein.

Erst elektrisch planen, dann den Schrank festlegen

Die elektrische Struktur und die physische Ausführung beantworten unterschiedliche Fragen. Ein Stromkreis kann bereits geplant sein, während Verteiler, Gehäuse oder Reihenbelegung noch offen sind. Solche Entwürfe bleiben nach Speichern und Neuladen erhalten; offene Punkte bleiben sichtbar markiert, statt automatisch einem Hauptverteiler zugewiesen zu werden.

Gesamte Installation des Beispielhauses mit Einspeisung, Schutzorganen und Verbrauchern.
Versorgung, Schutzorgane und Verbraucher bilden eine gemeinsame Installation. Die physische Verteilerplanung kann noch offen sein.
Bild in Originalgröße öffnen

Wähle einen Verbraucher aus, und PlanElec zeigt seinen Versorgungs- und Schutzpfad. Suche und einklappbare Bereiche machen die Installation lesbar; in der Baumansicht erreichst du alle Aktionen auch auf schmalen Displays.

Baumansicht der Installation mit dem ausgewählten Hauptschalter der Unterverteilung, dem Status „Elektrisch verbunden · Verteiler offen“, der Aktion „Aus Auswahl einen Verteiler bilden“ und dem Versorgungs- und Schutzpfad vom Netzanschluss bis zum Gerät.
„Verteiler offen“ bleibt sichtbar: Das Gerät ist elektrisch verbunden, aber noch keinem physischen Verteiler zugeordnet.
Bild in Originalgröße öffnen

Ein Beispiel mit vorhandenen Geräten

Im fiktiven Beispiel ordnest du eine vorhandene Wohnzimmersteckdose einem Stromkreis zu. Danach wählst du die zusammengehörigen Schutzgeräte für das Obergeschoss aus und klickst auf Aus Auswahl einen Verteiler bilden. Die Vorschau zeigt Einspeisepunkt, Module und betroffene Zuordnungen, bevor du die Unterverteilung anlegst.

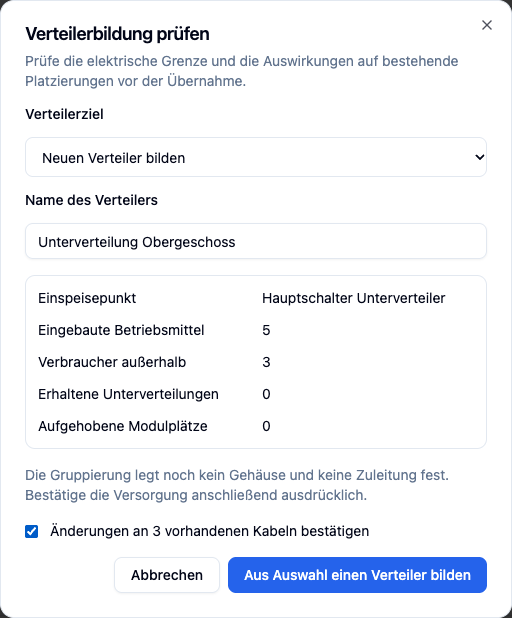

Vorschau zur Bildung der Unterverteilung Obergeschoss.
Vorschau zur Bildung der Unterverteilung Obergeschoss.
Bild in Originalgröße öffnen

Die Rahmenbildung ist eine bestätigte Aktion: Erst nach deiner Bestätigung gehören die Schutzgeräte zum physischen Verteiler. Bei einer widersprüchlichen Auswahl nennt PlanElec den Grund, und du passt die Auswahl an. Die versorgten Steckdosen und Leuchten bleiben außerhalb des Rahmens. Die Zuleitung planst du ausdrücklich mit Schutzgerät und Kabeldaten wie Aderzahl, Querschnitt und Länge; ein gezogener Rahmen erzeugt weder unbekannte Zuleitungen noch Schutzorgane.

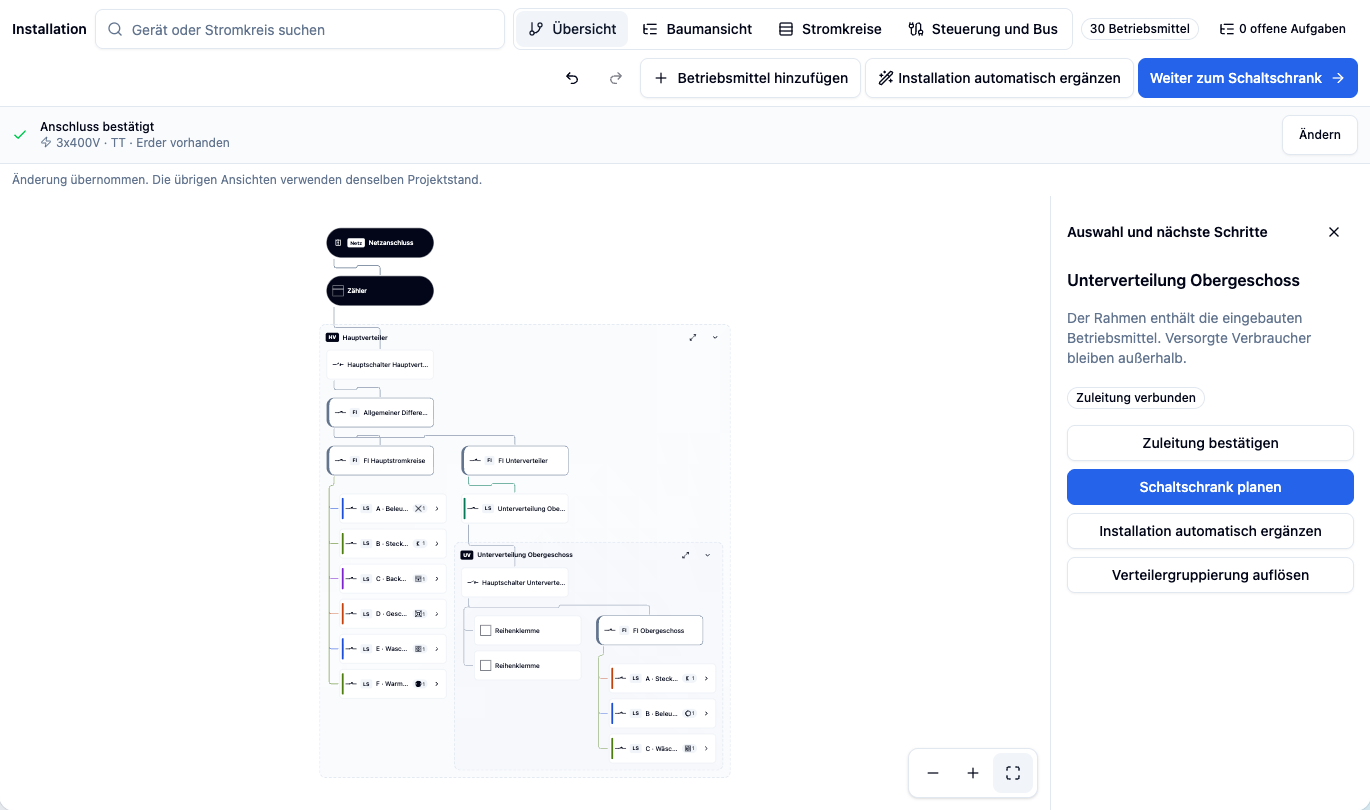

Unterverteilung und außerhalb angeordnete Verbraucher in derselben Installation.
Ausgewählte Schutzgeräte werden nach Prüfung einem physischen Verteiler zugeordnet. Die versorgten Verbraucher bleiben außerhalb seines Rahmens.
Bild in Originalgröße öffnen

Geht das auch automatisch?

Für den Einstieg gibt es Installation automatisch ergänzen: Du platzierst Verbraucher und einen Verteiler im Grundriss, wählst den Verteiler und startest die Aktion. Die Vorschau zeigt Zielverteiler, neue Stromkreise und Schutzgeräte sowie den Platzbedarf; erst Vorschlag übernehmen ergänzt die Planung. Bestehende Stromkreise, Kabeldaten und Modulplätze bleiben erhalten. Geräte, die sich nicht automatisch planen lassen, und fehlende Zuleitungsdaten bleiben als offene Punkte stehen. Die Übernahme machst du mit einem Schritt rückgängig. Wie die Vorschau aufgebaut ist, zeigt die Anleitung Installation planen und Unterverteilungen bilden.

Wie verlässlich ist der Gehäusevorschlag?

Der Schaltschrank bleibt editierbar. Gehäusevorschläge berücksichtigen die erfassten Modulbreiten, die eingegebene Reserve, Klemmen und Zubehör sowie Montageannahmen; bereits bekannte Platzierungen bleiben geschützt. Mit generischen Geräten oder offenen Angaben ist das Ergebnis eine Schätzung. Sobald du Herstellerdaten und Einbaubedingungen erfasst, wird es konkret. Auch dann ist es keine optimale Dimensionierung und keine elektrische oder thermische Freigabe: Montageart, Verdrahtungsraum, Wärmeabfuhr und Herstellerbedingungen prüfst du selbst. Mehr zum Aufbau eines Verteilers steht in Schaltschrank planen: Aufbau und Dimensionierung nach AREI.

Schaltschrankeditor der Unterverteilung Obergeschoss mit unplatzierten Modulen und dem Bereich „Gehäuse planen“: Reserve 20 %, Klemmen und Zubehör 4 TE, Montageart Aufputz, Bedarf 24 TE und passende Gehäuse nach Kapazität.
Die Gehäuseplanung rechnet Module, Reserve und Zubehör zusammen und kennzeichnet das Ergebnis als geschätzten Mindestbedarf.
Bild in Originalgröße öffnen

Mit demselben Projekt weiterarbeiten

Nächster BereichErgebnis
SchaltschrankModule, Reihen und ein Gehäuse anhand erfasster Platzannahmen konkretisieren
EindrahtschemaDieselbe elektrische Installation auf dokumentgerechten Blättern prüfen
ExportDokumente aus dem gespeicherten Stand mit sichtbarem Status erzeugen
Abgeleitetes Eindrahtschema des Beispielprojekts.
Das Eindrahtschema und die exportierten Pläne entstehen aus demselben gespeicherten Projektstand.
Bild in Originalgröße öffnen

Das Eindrahtschema und die PDF-Exporte entstehen über dieselbe Darstellung wie bisher, mit Verteilerblättern und Querverweisen. Die grafische Installationsansicht ersetzt kein Schema, und ein offener Entwurf erscheint nicht als fertiges Installationsdossier. Schema und Dossier liefern die Unterlagen; die fachliche Freigabe gibt die Elektrofachkraft, die Abnahme macht die zugelassene Kontrollstelle.

Was gilt beim Planungsweg „Eindrahtschema zuerst zeichnen“?

Beim Anlegen eines Projekts wählst du zwischen zwei Planungswegen: Vom Grundriss planen (Standard) und Eindrahtschema zuerst zeichnen für alle, die von klassischen Zeichenprogrammen kommen. Beim zweiten Weg stehen Hauptverteiler und Anlagenkopf als Annahme bereit, und du setzt die Symbole direkt ins Schema; der Grundriss kann später folgen.

FrageVom Grundriss planenEindrahtschema zuerst zeichnen
Wo beginnst du?Räume und Geräte im GrundrissSymbole direkt im Eindrahtschema
Positionsplan im DossierJa, aus dem GrundrissErst, wenn ein Grundriss gezeichnet ist
Räumliche PrüfungenGeltenSperren Schema und Selbstprüfbericht ohne Grundriss nicht; alle übrigen Prüfungen gelten
Wechsel späterIn den Projekteinstellungen, ohne DatenverlustIn den Projekteinstellungen, ohne Datenverlust

Trikker-Projektdateien übernimmst du unabhängig vom Planungsweg über den Trikker-Import.

PlanElec Pro, Dialog Neues Projekt, Schritt 2 von 3 „Planungsweg“: Karten „Vom Grundriss planen“ (empfohlen) und „Eindrahtschema zuerst zeichnen“, darunter vier Einstiege von Geführt aufbauen bis Ohne Führung.
Der Planungsweg legt nur den Einstieg fest, nicht den Projekttyp; du kannst ihn später in den Projekteinstellungen ändern.
Bild in Originalgröße öffnen

Was bedeutet das für bestehende Projekte?

Vorhandene Geräte und Verteiler bleiben nutzbar. Der Bereich macht ihre elektrische Struktur als zusammenhängende Installation lesbar; der Schaltschrankeditor bleibt für den konkreten Aufbau editierbar. Die empfohlene Reihenfolge vom Positionsplan bis zum Export ist eine Orientierung, keine Sperre: Du arbeitest in der Ansicht weiter, die zu deiner Aufgabe passt. Die ersten Schritte findest du in Erste Schritte mit PlanElec; wie Möbel, 3D-Ansichten und Lichtstimmungen den Plan ergänzen, steht in Möbel, 3D-Ansichten und Lichtstimmungen in PlanElec.

Brauchst du dafür PlanElec Pro?

Ja. Installation, Schaltschrank und Selbstprüfbericht gehören zu PlanElec Pro; mit „Pro 1 Monat testen“ nutzt du den vollen Pro-Umfang einen Monat lang für eine Person, Exporte ohne Sperrflächen. Die Tarife stehen auf der Preisseite. Brauchst du nur Eindrahtschema und Positionsplan ohne Schaltschrank, zeichnest du sie kostenlos in PlanElec Sketch im Browser und übernimmst die Zeichnung später nach Pro, wenn Schrank oder Selbstprüfbericht dazukommen.

Die bebilderte Anleitung zeigt Zuordnung, offene Entwürfe, Unterverteilung, Zuleitung, Schrankplanung und Export Schritt für Schritt: Installation planen und Unterverteilungen bilden.
