Dessiner un plan de position : guide étape par étape selon le RGIE

Un plan de position se dessine en cinq étapes : préparer le fond de plan à l’échelle, choisir les symboles du tableau 2.23 du RGIE, placer chaque point à sa position réelle, repérer chaque point par la lettre du circuit et le numéro du schéma unifilaire, puis compléter le plan avec légende et cartouche. Pour une nouvelle installation domestique et pour une modification ou extension importante, il fait partie des plans obligatoires avec le schéma unifilaire (RGIE 3.1.2.1 a).

En bref : le schéma unifilaire représente la structure électrique (quelle protection alimente quel circuit, quel interrupteur commande quel point lumineux). Le plan de position montre la position physique de chaque composant sur le plan.

Ce guide vous mène pas à pas vers un plan de position vérifiable. Lors du contrôle, l’organisme agréé évalue le dossier complet et l’installation réalisée.

Étape 1 : préparer le fond de plan

Dimensions et échelle

Le fond de plan est la base de votre plan de position. Vous le reprenez du plan de construction ou le dessinez vous-même.

• Travaillez à une échelle uniforme (courante : 1:50 ou 1:100). Le RGIE définit un plan comme une représentation à l’échelle de la position des parties de l’installation (chapitre 2.12) ; il n’impose pas de rapport précis.
• Dessinez tous les murs, portes et fenêtres.
• Indiquez le sens d’ouverture des portes (quart de cercle) ; il détermine l’emplacement logique de l’interrupteur.

Dans PlanElec, vous importez pour cela un plan existant en image, PDF ou DXF et étalonnez l’échelle, ou vous faites reconnaître murs et pièces à partir d’un PDF ou d’un scan sous forme de proposition modifiable. Sans échelle confirmée, PlanElec ne reprend aucun plan reconnu.

Nommer les pièces

Donnez à chaque pièce un nom clair. Une abréviation aide quand la place manque :

Étape 2 : utiliser les symboles RGIE

Le tableau 2.23 du chapitre 2.13 est la liste officielle, non exhaustive, des symboles du schéma unifilaire et du plan de position. S’il manque un symbole pour un composant, vous utilisez un autre signe clairement identifiable et le définissez dans la légende (3.1.2.1 a). La vue d’ensemble complète se trouve dans Symboles électriques RGIE.

Conseil : pour les composants courants, prenez les symboles du tableau 2.23. Un symbole propre doit être non ambigu et figurer dans la légende ; un symbole non expliqué ne satisfait pas à 3.1.2.1 a.

Étape 3 : placer les composants

Placez maintenant les symboles sur le plan. La sous-section 3.1.2.3 a demande l’emplacement des tableaux, boîtes de connexion et de dérivation, prises, points lumineux, interrupteurs, appareils fixes et sources figurant sur le schéma unifilaire.

Prises

• Contre le mur, à leur position réelle.
• Cuisine : relevez séparément les prises du plan de travail et les appareils fixes ; nombre et circuits dédiés découlent de l’usage et de l’étude.
• Pièces de vie : dessinez toutes les prises prévues ou existantes ; le RGIE n’impose pas de nombre minimal par surface.
• Salle de bains : les prises en basse tension sont admises au plus tôt dans le volume 2, et seulement si elles sont protégées par un dispositif différentiel à très haute sensibilité (≤ 10 mA) ou individuellement par un transformateur de séparation de 100 W maximum (7.1.5.2 d) ; sinon elles se trouvent hors volumes. Le volume 2 n’existe que pour une baignoire ; il n’est pas défini pour une douche (7.1.3.2 n° 3 b).
• Extérieur : choisissez l’indice de protection selon les influences externes réelles ; comme à l’intérieur, les prises non destinées à des appareils fixes sont placées derrière le différentiel complémentaire ≤ 30 mA (4.2.4.3 b).

Interrupteurs

• À côté de la porte du côté de l’ouverture, couramment vers 105 cm (valeur de pratique ; le Livre 1 ne fixe pas de hauteur d’interrupteur).
• Va-et-vient dans les pièces à plusieurs entrées et en haut et en bas de l’escalier ; à partir de trois points de commande avec un permutateur. Pour en savoir plus : Va-et-vient et permutateur dans le schéma unifilaire.
• La référence montre le lien avec le luminaire : l’interrupteur porte la lettre de son circuit et le numéro du point lumineux commandé (3.1.2.1 a). Une ligne pointillée est une aide de lecture supplémentaire.

Luminaires

• Plafonniers à leur position prévue, sinon au centre de la pièce.
• Appliques à leur position murale.
• Dessinez tous les points lumineux prévus ou existants ; leur nombre découle de l’usage et de l’étude.

Détecteurs de fumée à part

Vous pouvez ajouter les détecteurs de fumée comme information complémentaire sur le bâtiment. L’obligation vient de la réglementation régionale de construction et de logement et varie selon la région et l’usage ; vérifiez-la auprès de la source compétente actuelle. Elle ne fait pas partie du contenu obligatoire du plan de position RGIE ; séparez-les donc clairement des références de circuits.

Récepteurs spéciaux

• Borne de recharge : au garage ou sur un mur extérieur, avec circuit dédié.
• Chauffe-eau / chauffe-eau instantané : notez position, puissance et mode de raccordement ; le circuit se fixe selon les exigences de l’appareil et les règles applicables.
• Pompe à chaleur / climatisation : marquez unité extérieure et unité intérieure.
• Installation photovoltaïque : dessinez onduleur et éventuelle batterie comme sources (3.1.2.3 a).

Étape 4 : suivre les références entre les deux plans

Chaque circuit élémentaire reçoit une lettre majuscule, chaque point un numéro d’ordre à partir de la protection. Sur le plan de position, chaque point porte la même combinaison que sur le schéma unifilaire. Écrire seulement la lettre du circuit à côté de tous les appareils ne suffit pas : c’est le numéro qui rend chaque point univoque.

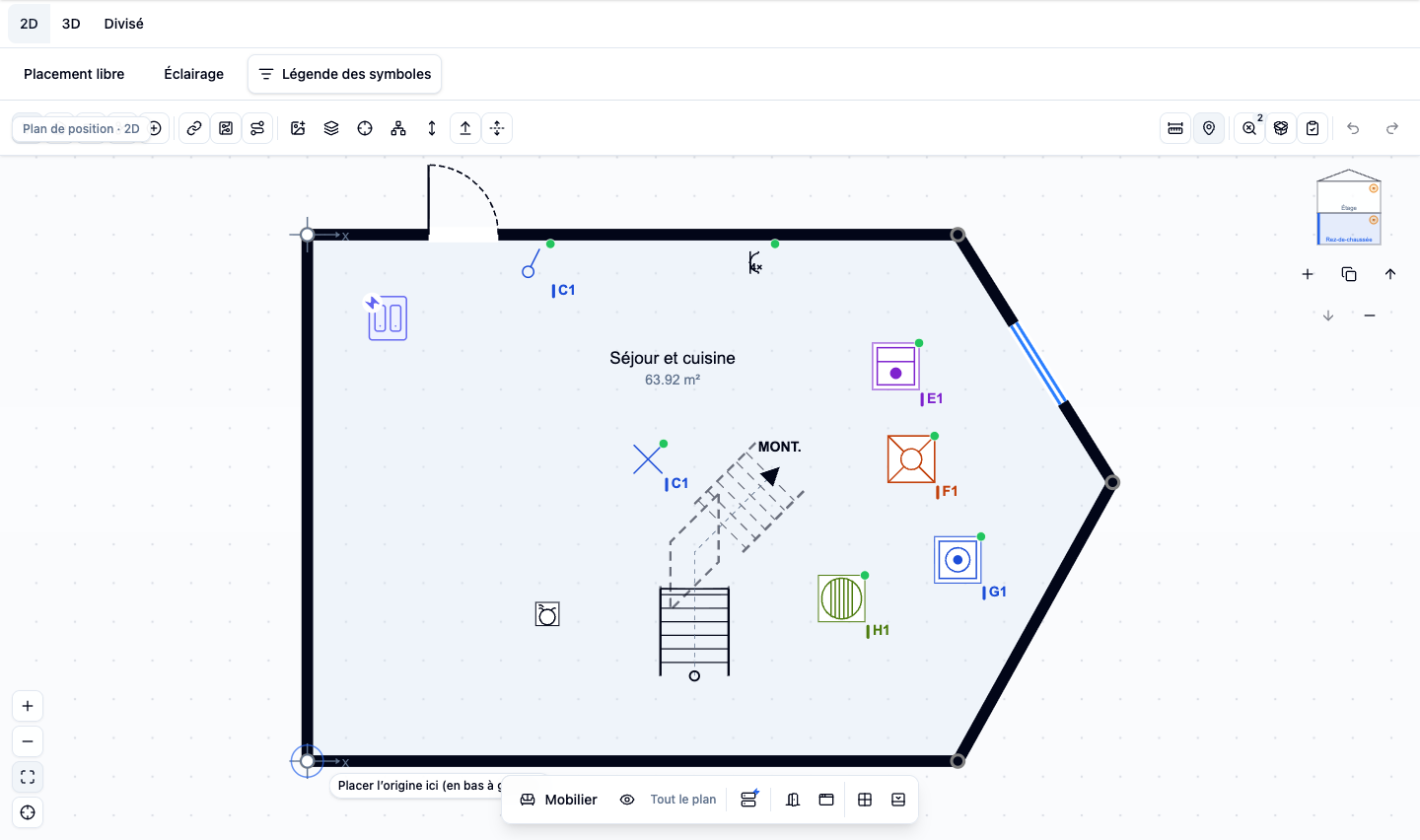

Exemple fictif du produit : retrouver les mêmes récepteurs

Les deux vues réelles du produit montrent le même projet de démonstration à deux étapes de travail. Elles expliquent le lien ; des avertissements de l’exemple restent visibles dans le schéma.

Ouvrir l’image en taille originale

Ouvrir l’image en taille originale

Dans l’exemple, C1 figure à l’interrupteur et au point lumineux associé : les deux renvoient au même point lumineux commandé. Ce repère double est donc voulu et n’est pas une erreur de doublon. Vérifiez la relation de commande avant de renuméroter.

Si vous déplacez un appareil, vérifiez séparément position et affectation électrique. S’il change de circuit, adaptez la référence dans les deux documents. Après des ajouts, une deuxième personne suit par sondage plan, schéma et étiquetage du tableau.

• Importer et étalonner un plan
• Planifier l’installation et les tableaux secondaires

Étape 5 : légende et cartouche

Complétez votre plan avec :

• une légende reprenant tous les symboles utilisés et leur signification, surtout pour les signes propres ;
• un cartouche avec les mentions obligatoires du RGIE : numéro, version et date de version (3.1.2), adresse de l’installation ainsi que nom, qualité et, le cas échéant, numéro de TVA du responsable de l’exécution des travaux (3.1.2.1 a) ; s’y ajoutent l’échelle et la place pour signature et visa ;
• une flèche nord (facultative, mais utile) ;
• l’indication de l’étage pour les bâtiments à plusieurs niveaux ; une feuille par étage reste la plus lisible.

Erreurs fréquentes

Checklist avant le contrôle

• Toutes les pièces nommées
• Tous les tableaux, boîtes, prises, interrupteurs, points lumineux, appareils fixes et sources dessinés
• Détecteurs de fumée, s’ils figurent, vérifiés séparément et signalés
• Prises extérieures avec indice et protection évalués pour le projet
• Lettre et numéro de circuit à chaque point
• Références identiques au schéma unifilaire
• Symboles du tableau 2.23, signes propres en légende
• Cartouche avec numéro, version, date, adresse et responsable
• Une feuille par étage

Contrôle pratique : le plan correspond-il au bâtiment ?

Après le dessin, parcourez le bâtiment plan en main. Commencez au tableau et suivez chaque circuit. Ne vérifiez pas seulement qu’une prise existe, mais aussi que prise multiple, prise commandée, boîte de connexion, raccordement fixe et point lumineux sont correctement distingués. Pour les interrupteurs, le repère doit montrer quel point lumineux ou appareil ils commandent. Les appareils derrière les meubles encastrés, les éléments extérieurs, les locaux techniques et les annexes s’oublient facilement.

Comparez ensuite avec le schéma unifilaire. Un élément repéré A3 sur le plan de position y apparaît comme le même élément du circuit A. Les affectations contradictoires et les appareils déplacés après coup sont les causes les plus fréquentes de documents contradictoires. Pour plusieurs étages ou parties de bâtiment, une structure de feuilles claire aide ; numéro, version et date de version figurent sur chaque plan diffusé.

Le plan de position montre l’état réel, pas seulement l’intention de départ. Ne marquez une modification comme terminée qu’après avoir vérifié sur place le tracé et la position de l’appareil. Pour une modification non importante, une description succincte suffit pour le schéma unifilaire ; sur le plan de position, vous dessinez malgré tout la modification (3.1.2.1 a). Pour une modification ou extension importante, vous établissez ou actualisez schéma unifilaire et plan de position, et les travaux concernés sont contrôlés avant la mise en usage.

Ce que le plan ne tranche pas

Un symbole n’atteste ni hauteur de pose, ni indice de protection, ni volume de salle de bains, ni qualité de la terre, ni temps de coupure. Ces propriétés se vérifient sur place, par des mesures et avec les documents du fabricant. Les obligations de détecteurs de fumée relèvent des règles régionales de construction et de logement ; le plan peut les montrer, mais contrôle électrique et exigences régionales restent deux questions distinctes.

PlanElec réunit position des appareils et affectation électrique dans un même modèle de projet. Les éléments non encore placés, sans circuit ou importés uniquement comme référence restent visiblement ouverts. L’auto-contrôle indicatif vous montre les erreurs sur les règles prises en charge ; l’évaluation officielle revient à l’organisme agréé.

Préparer la lisibilité pour le contrôle

Exportez une fois le plan au format de feuille prévu. Symboles, références et limites de pièces restent distincts sans zoom excessif. Décalez les repères qui se chevauchent et reliez-les par une ligne de rappel claire. La couleur aide pendant l’édition, mais ne porte jamais seule une signification, car les impressions sont souvent en noir et blanc.

Tenez une liste des points ouverts pour les boîtes inaccessibles, les relations de commande inconnues ou les tracés supposés. Ces points sont résolus avant la version finale ou signalés visiblement comme inconnus. Une lacune de données clairement signalée est plus honnête qu’un symbole placé à une position estimée. Enfin, faites suivre par sondage les références entre plan de position, schéma unifilaire et étiquetage du tableau par une deuxième personne.
