Schéma unifilaire en Belgique : guide RGIE étape par étape

Réalisez et dessinez un schéma unifilaire vérifiable selon le RGIE : mentions obligatoires, symboles du tableau 2.23, exemple, photovoltaïque, références de circuits et export PDF avec PlanElec.

Publié le 5 janvier 2026 Mis à jour le 7 novembre 2026 16 min

Un schéma unifilaire se réalise en quatre étapes : relever les récepteurs pièce par pièce, définir protections et circuits, vérifier la topologie avec des références univoques, puis exporter le schéma en PDF avec le plan de position. Le RGIE fixe le contenu et le repérage à la section 3.1.2 ; les symboles figurent au tableau 2.23. Avec PlanElec Pro, le schéma découle directement de votre modèle de projet : vous complétez les données techniques et contrôlez le résultat. Pour dessiner votre installation ou réaliser une petite mission de dessin, commencez dans Sketch ; pour le tableau et le rapport d’autocontrôle, l’entreprise reprend le dessin dans Pro.

Des électriciens préparent un projet d’installation.

Vous voulez d’abord voir un exemple ? Ouvrez le dossier PDF fictif. Il montre la structure réelle de l’export avec des données d’exemple ; pour votre installation, vous saisissez les données réelles.

Qu’est-ce qu’un schéma unifilaire ?

Un schéma unifilaire (néerlandais : eendraadschema, allemand : Eindrahtschema) est un schéma électrique simplifié qui représente la structure de toute votre installation avec des symboles normalisés. Un schéma de câblage dessine chaque conducteur ; le schéma unifilaire représente chaque circuit par une seule ligne et indique le nombre de conducteurs, la section et la protection en annotation.

Pour toute nouvelle installation domestique et pour toute modification ou extension importante, le responsable de l’exécution des travaux établit le schéma unifilaire et le plan de position (RGIE 3.1.2.1 a). Les installations existantes et les modifications non importantes suivent des règles propres, plus limitées. Lors du contrôle, l’organisme agréé évalue le dossier concret et l’installation réalisée.

À quoi sert le schéma unifilaire ?

UsageCe que le schéma apporte
Contrôle de conformitédocument obligatoire pour une nouvelle installation et une modification ou extension importante (3.1.2.1 a) ; en cas de conformité, le responsable et l’organisme agréé signent schéma et plan
Vue d’ensemble sécuritémontre toutes les protections et leur ordre, du point d’alimentation au récepteur
Entretien et dépannagetout professionnel retrouve circuits et composants grâce à la lettre et au numéro
Modifications futuresbase pour planifier et documenter les extensions
Vente d’une unité d’habitationschéma et plan font partie du dossier remis à l’acheteur (9.1.2) ; s’ils manquent lors de la visite de contrôle à la vente d’une installation ancienne (avant 1981), l’organisme agréé établit seulement une description succincte et un croquis et note leur absence comme infraction (8.4.2.2 d)

Important : les documents décrivent l’état actuel et sont disponibles sur place (3.1.2.1 d). Pour une modification non importante, une description succincte datée et signée suffit à la place d’un nouveau schéma ; le plan de position, lui, est mis à jour.

Symboles du schéma unifilaire : ce que couvre le tableau 2.23 du RGIE

Le tableau 2.23 du chapitre 2.13 est la liste officielle, non exhaustive, des symboles du schéma unifilaire et du plan de position. Si un symbole n’y figure pas, vous utilisez un autre signe non ambigu défini dans la légende (3.1.2.1 a). Le tableau est organisé par groupes :

GroupeExemples du tableau 2.23
A. Généralitéscourant continu, courant alternatif, alternatif monophasé et triphasé
B. Appareillagetableau de répartition, boîte de connexion et de dérivation, coffret de branchement, sectionneur de terre
C. Canalisationsnombre de conducteurs et mode de pose (encastré, apparent, sous tube, enterré), p. ex. XVB-Cca à trois conducteurs de 2,5 mm² posé en apparent
D. Protectionsfusible (p. ex. 16 A gG), disjoncteur avec repérage des déclencheurs M, O et Δ, dispositif différentiel (exemple 300 mA, type A, 40 A), prise de terre
E. Interrupteursinterrupteur, interrupteur bipolaire, série, va-et-vient, commutateur intermédiaire (permutateur), variateur, bouton-poussoir, minuterie, télérupteur, thermostat, détecteur de mouvement
F. Prisesprise, prise multiple, prise étanche, prise avec contact de terre, prise avec protection « enfant », prise data
G. Récepteurspoint lumineux, applique, cuisinière et table de cuisson, lave-linge, sèche-linge, lave-vaisselle, chauffe-eau, moteur, borne de recharge, compteur kWh
H. Sourcestransformateur, cellule photovoltaïque, onduleur, convertisseur DC/DC
J. Domotiqueunité de commande avec symbole de base et type de commande (bouton-poussoir, sans fil, programmée, capteur)

Le tableau ne prévoit pas de symbole propre pour le parafoudre ni pour la liaison équipotentielle. Vous les représentez avec un signe non ambigu expliqué dans la légende. La vue d’ensemble complète se trouve dans Symboles électriques RGIE, les types d’interrupteurs dans Va-et-vient et permutateur dans le schéma unifilaire.

Dessiner un schéma unifilaire étape par étape avec PlanElec

Les étapes suivantes décrivent PlanElec Pro, où le schéma et le plan de position naissent d’un modèle de projet commun. Si vous dessinez vous-même le schéma de votre logement, vous pouvez aussi commencer directement dans PlanElec Sketch : gratuitement dans le navigateur et sans compte. Vous y dessinez le schéma unifilaire et le plan de position, les lettres de circuit sont attribuées à la suite et vous exportez les deux en PDF. Les règles techniques de l’étape 2 valent dans les deux cas.

Étape 1 : relever l’installation

  1. Ouvrez PlanElec Pro et créez un nouveau projet.
  2. Créez les pièces du bâtiment : séjour, cuisine, chambres, salle de bains, local technique.
  3. Placez les points électriques de chaque pièce :
    • prises (simples, multiples, étanches)
    • points lumineux et leurs interrupteurs
    • appareils raccordés à demeure comme four, table de cuisson ou chauffe-eau
    • circuits dédiés pour borne de recharge, pompe à chaleur ou panneaux photovoltaïques

Si vous disposez déjà d’un plan en PDF ou scanné, PlanElec y reconnaît murs, pièces et symboles d’appareils pris en charge sous forme de proposition modifiable. L’assistant PlanElec accepte vos consignes en langage courant, par exemple « Place trois prises dans la cuisine ».

Étape 2 : définir les protections

PlanElec propose circuits et protections comme point de départ. Les règles minimales du RGIE pour les installations domestiques figurent surtout aux sous-sections 5.3.5.1 b (interrupteur général) et 4.2.4.3 b (protection différentielle) :

ProtectionRègle du RGIE
Interrupteur-sectionneur généralau tableau principal ; coupe simultanément tous les conducteurs de ligne et, le cas échéant, le neutre ; au moins 40 A
Différentiel à l’origineau moins un dispositif différentiel de 300 mA au plus (au moins de type A, au moins 40 A) ; il assure en outre la fonction de sectionnement
Différentiel complémentaire (≤ 30 mA)obligatoire pour les prises (sauf celles des appareils fixes), l’éclairage, les locaux avec baignoire ou douche et les lave-linge, sèche-linge et lave-vaisselle ; huit circuits terminaux au plus par dispositif
Disjoncteur ou fusibleadapté à la section, au mode de pose et à la charge du circuit
Protection contre les surtensionssi votre installation l’exige

Confrontez chaque proposition aux appareils réellement installés, à leurs caractéristiques et au dimensionnement complet du circuit. Le type, le calibre et la coordination des différentiels se fixent pour la chaîne de protection concrète.

Chaîne de protection simplifiée d’un logement belge : raccordement au réseau et compteur, différentiel à l’origine de 300 mA au plus, type A, au moins 40 A ; en aval, un différentiel de 30 mA pour le circuit A (disjoncteur 20 A, 2,5 mm², prises A1 à A4) et le circuit B (16 A, 1,5 mm², éclairage B1 à B3), ainsi que le circuit C pour un appareil fixe comme la table de cuisson, directement après le différentiel de 300 mA.
Exemple simplifié sans symboles officiels : chaque récepteur se retrace sans interruption jusqu’au point d’alimentation. Les calibres sont des limites supérieures par section, pas un dimensionnement complet de votre installation.
Ouvrir l’image en taille originale

Étape 3 : vérifier la topologie

Dans Installation, Compléter l’installation automatiquement génère à partir des récepteurs placés une proposition de circuits et de protections ; Appliquer la proposition l’intègre au projet.

  • Les circuits sont regroupés par fonction : éclairage, prises, circuits dédiés.
  • Chaque circuit reçoit une lettre, chaque point un numéro d’ordre (p. ex. C1, D1).
  • La hiérarchie du point d’alimentation au dernier récepteur est visible.
  • Type et section de câble figurent sur chaque circuit.

Étape 4 : dériver et exporter le schéma

PlanElec construit le schéma unifilaire à partir des circuits, protections, câbles et récepteurs saisis :

  • Structure lisible — du tableau aux circuits puis aux récepteurs
  • Catalogue de symboles — symboles électriques pour le contexte belge
  • Étiquetage automatique — références de circuits, types de câbles et valeurs de protection
  • Export PDF — schéma unifilaire et plan de position issus du même état enregistré du projet
Bibliothèque de PlanElec Sketch avec le terme « va-et-vient » : parmi les résultats, « Circuit éclairage en va-et-vient » est marqué d'une étoile ; à côté le schéma unifilaire du modèle de maison.
La recherche trouve symboles et circuits complets, aussi par synonymes ; l'étoile range une entrée dans « Favoris ». Sketch ne vérifie pas si le symbole convient à l'installation.
Ouvrir l’image en taille originale

Du relevé à une référence commune

Pour une entreprise d’électricité, le schéma commence par le relevé, pas par le dessin. Pour chaque point réel, notez au minimum la pièce, la fonction, le circuit et le numéro d’ordre. Ajoutez les données de canalisation et les caractéristiques des protections dès que vous les connaissez. Ce qui manque reste visible dans le projet comme remarque ouverte jusqu’à ce que vous le complétiez ou le confirmiez avant l’export.

Dans la vue Installation, ces données forment un chemin électrique. Vous affectez un appareil déjà présent sur le plan à un circuit ; inutile de créer un second récepteur. Vous lisez ensuite les mêmes données dans le schéma unifilaire et le plan de position.

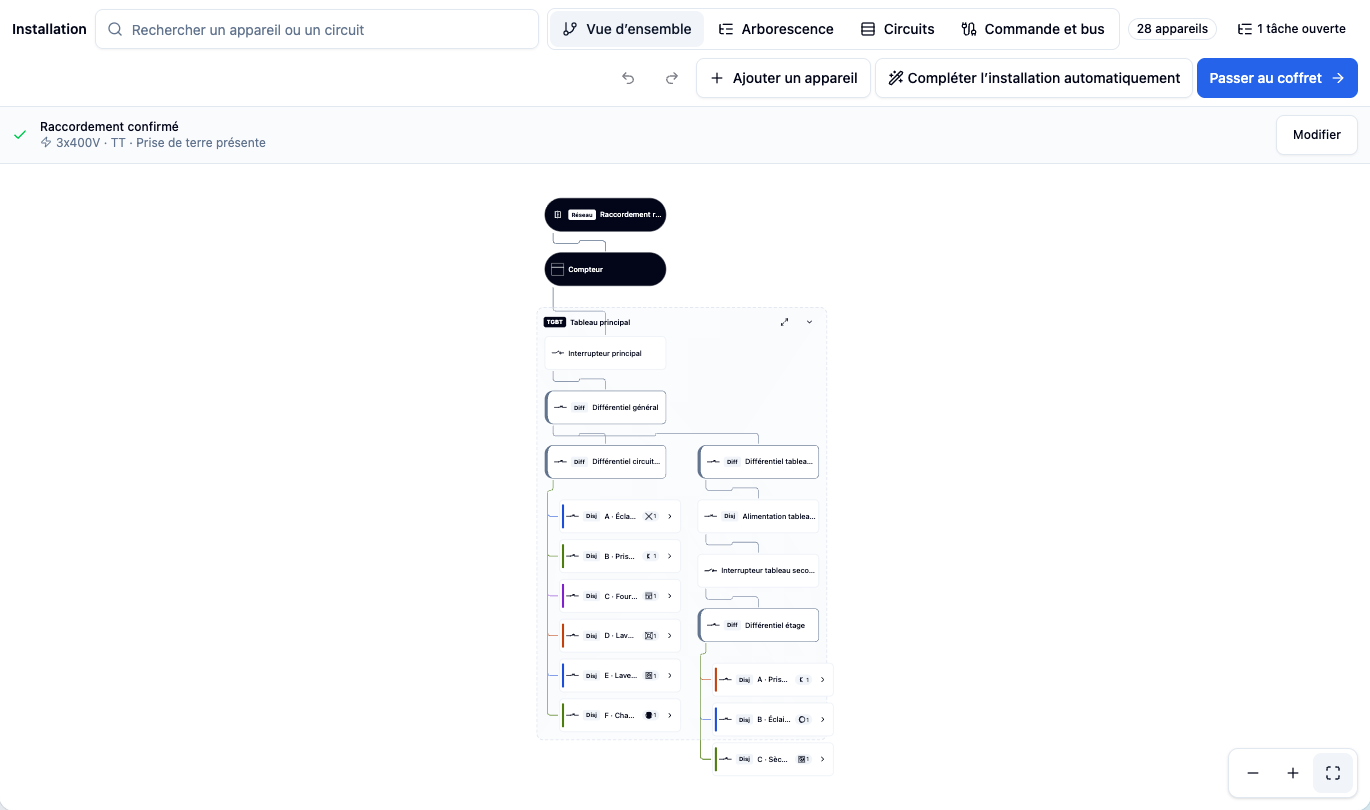

Vue d'installation de la maison fictive avec alimentation, protections, circuits et récepteurs.
Ici, vous contrôlez les affectations. Les données ouvertes et les avertissements restent visibles dans le projet d'exemple.
Ouvrir l’image en taille originale
Relevé sur placeAffectation électriqueReprésentation dans le schémaContrôle sur le plan de position
Appareil et pièce, par exemple une prise du séjouraffecter l’appareil existant du plan au bon circuitsymbole du catalogue sur la branche du circuitmême lettre de circuit et même numéro au point
Circuit et protection en amontsuivre le chemin d’alimentation jusqu’au tableauprotection, branche et récepteur dans l’ordrele point reste à son emplacement réel et renvoie au même circuit
Type de câble, section, nombre de conducteurs et mode de posevérifier les données du tronçon concernéinformation de câble sur le tronçoncontrôler séparément le trajet si le tronçon change
Version, date et remarques ouvertescontrôler l’état enregistré avant l’exportcartouche, références et avertissements visibleslire plan et schéma comme un même état documentaire

Le guide d’installation sur les affectations, les tableaux secondaires et le schéma documente tout le parcours avec de vraies vues du produit. Les images suivantes montrent deux autres perspectives du même projet fictif ; les libellés sont des valeurs d’exemple.

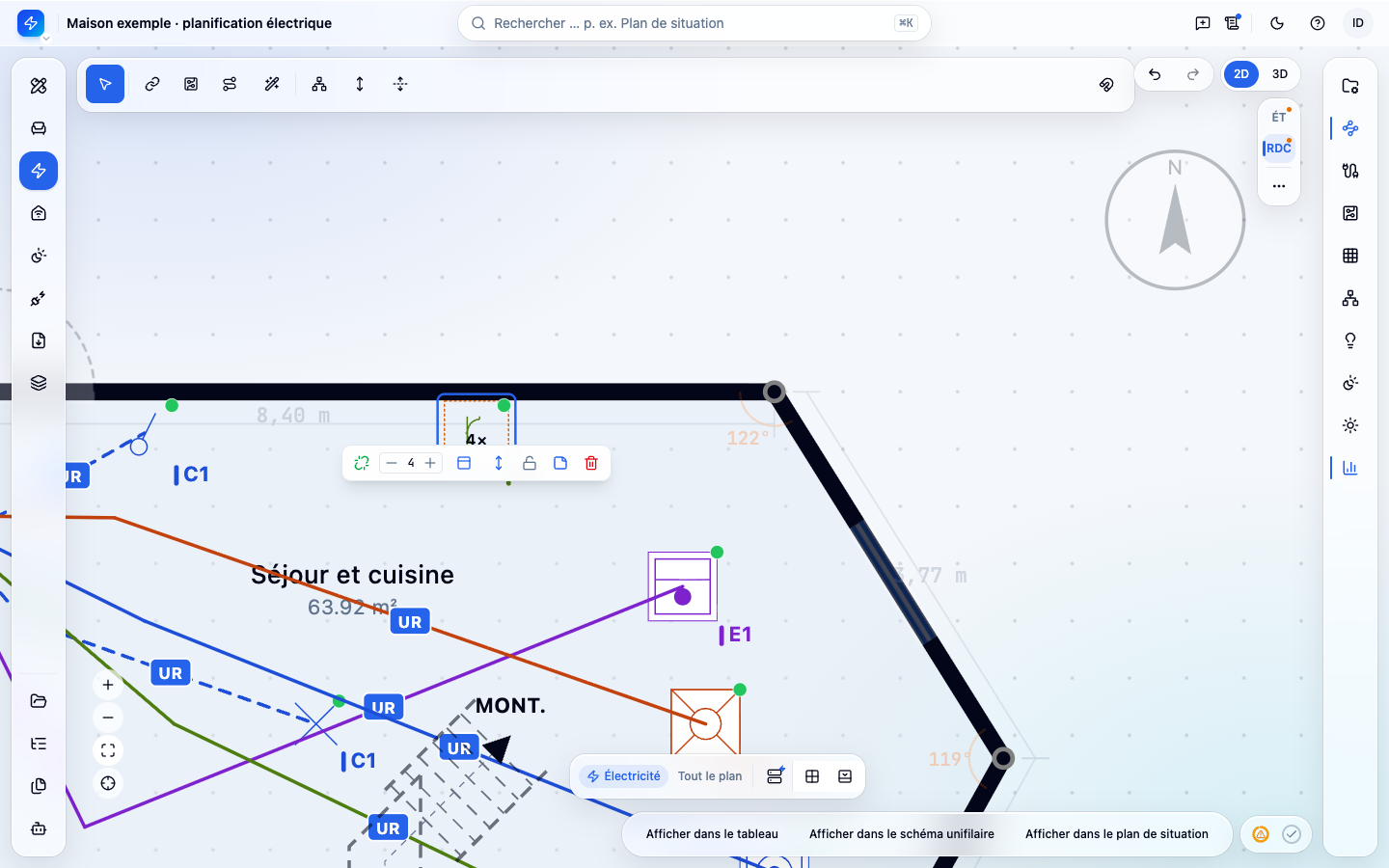

Plan de position de la maison fictive avec des références spatiales telles que C1 et D1.
Sur le plan de position, vous vérifiez l'emplacement et la référence de l'appareil existant avant de revenir au schéma.
Ouvrir l’image en taille originale

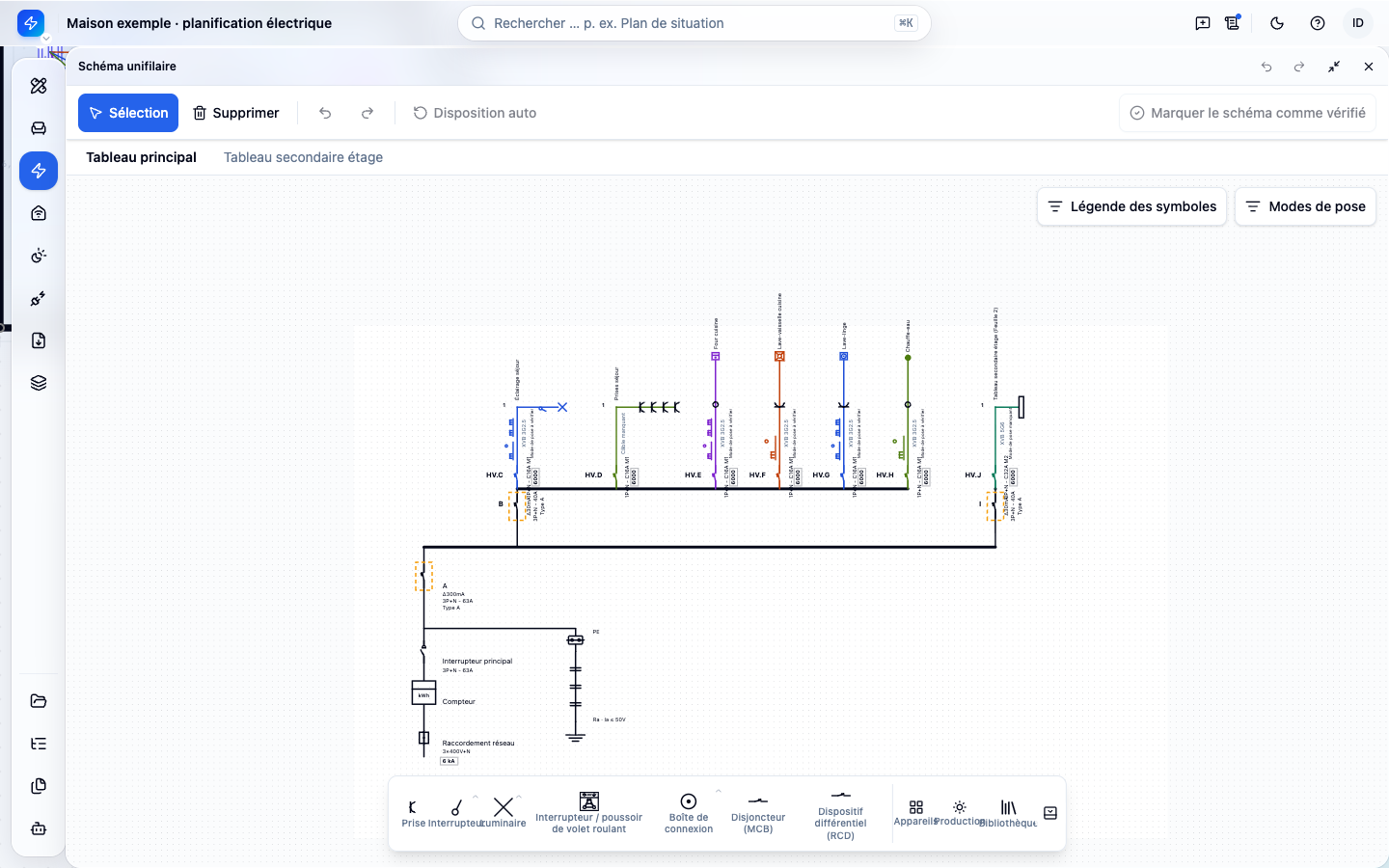

Schéma unifilaire dérivé du modèle fictif avec chemin de protection, branches de circuits et légende des symboles.
Une étape de travail ultérieure du même projet fictif. L'avertissement visible appartient à l'exemple.
Ouvrir l’image en taille originale

Exemple de schéma unifilaire en PDF

Le dossier d’exemple de PlanElec Pro contient un schéma unifilaire issu d’un projet fictif, avec le plan de position et les autres documents de l’export. Servez-vous-en pour comprendre la structure du document, les références de circuits et le lien avec le plan de position. Dans votre propre projet, toutes les données proviennent de l’installation réelle. L’exemple Sketch montre à quoi ressemble en PDF un schéma unifilaire dessiné soi-même dans PlanElec Sketch.

Erreurs courantes à éviter

1. Circuits incomplets

Chaque récepteur doit pouvoir être suivi jusqu’au point d’alimentation par une chaîne continue de protections. Ne laissez aucune connexion « flottante ».

2. Mauvais symboles

Utilisez les symboles du tableau 2.23. Les erreurs typiques sont d’anciens symboles DIN ou des notations personnelles sans légende. Le catalogue PlanElec assure une représentation cohérente ; l’auteur répond du contenu technique.

3. Informations manquantes

Chaque circuit indique :

  • la lettre du circuit et les numéros des points
  • le type de câble, le nombre de conducteurs et la section (p. ex. XVB 3G2,5) ainsi que le mode de pose
  • le calibre de la protection (p. ex. 16 A ou 20 A) ; les valeurs des tableaux sont des plafonds, le dimensionnement se vérifie entièrement
  • le nombre et le type de récepteurs

4. Schéma obsolète

Après chaque modification, vous mettez le schéma unifilaire à jour ou, pour une modification non importante, vous joignez la description succincte. L’organisme agréé ne signe schéma et plan que s’il constate la conformité de l’installation réalisée (3.1.2.1 a).

Conseils pour un schéma clair

  • Restez lisible — pas de croisements inutiles ni d’étiquettes superposées
  • Soyez cohérent — le même style de notation partout
  • Reprenez tous les circuits — y compris sonnette et éclairage de jardin
  • Indiquez version et date — chaque document porte numéro, version et date de version (3.1.2)
  • Complétez les mentions obligatoires — adresse de l’installation, nom, qualité et éventuellement numéro de TVA du responsable

Vérifier systématiquement les mentions requises

La sous-section 3.1.2.2 a exige au minimum, pour un schéma unifilaire domestique : les caractéristiques des canalisations (type, section, nombre de conducteurs), le mode de pose, le type et les caractéristiques des dispositifs différentiels et de protection contre les surintensités, les interrupteurs, boîtes de connexion et de dérivation, prises, points lumineux, machines et appareils fixes ainsi que les sources comme cellule photovoltaïque, onduleur ou batterie. La sous-section 3.1.2.1 a y ajoute la tension et la nature du courant, l’adresse de l’installation et les données du responsable.

Une lettre majuscule identifie le circuit élémentaire. Points lumineux, prises et unités de commande reçoivent un numéro dans l’ordre où on les rencontre dans le circuit, en partant de la protection contre les surintensités située en amont. Le plan de position reprend lettre et numéro. Un interrupteur porte la lettre de son circuit et le numéro du point lumineux ou de l’appareil qu’il commande. Cette clé commune rend les deux plans lisibles ensemble.

Parcourir chaque chaîne électrique

Partez de l’alimentation et suivez chaque branche jusqu’au dernier récepteur. À chaque transition, demandez-vous : l’appareil existe-t-il réellement, sa fonction est-elle claire, la canalisation est-elle complètement décrite et la référence concorde-t-elle avec le plan de position ? Vérifiez particulièrement les boîtes de connexion et de dérivation ; une simple rangée de symboles ne représente pas une dérivation réelle.

Avec plusieurs sources, le réseau, l’onduleur photovoltaïque et les autres alimentations modélisées restent lisibles comme chemins séparés. Pour le photovoltaïque, PlanElec représente de façon structurée les chaînes par MPPT, la protection DC et les tronçons de câble documentés ; les données inconnues ou non affectées restent signalées comme lacunes.

Schéma unifilaire avec panneaux photovoltaïques : que faut-il y faire figurer ?

Les panneaux photovoltaïques figurent comme source sur le schéma unifilaire : la sous-section 3.1.2.2 a cite expressément les sources telles que panneau photovoltaïque, onduleur et batterie dans le contenu minimal, et le plan de position indique leur emplacement (sous-section 3.1.2.3 a). Les symboles du panneau photovoltaïque et de l'onduleur figurent dans le groupe H du tableau 2.23 ; les caractéristiques des sources sont soit indiquées sur le schéma, soit tenues à disposition dans le dossier (remarque du groupe H). Les installations photovoltaïques domestiques à basse tension jusqu'à 10 kVA doivent en outre respecter les exigences complémentaires du chapitre 7.112.

QuoiOùRéférence
Panneaux, onduleur et batterie éventuelle comme sourceschéma unifilaire3.1.2.2 a
Emplacement des panneaux, de l'onduleur et de la batterieplan de position3.1.2.3 a
Mode d'emploi, consignes de sécurité et références techniques (marque, modèle, puissance)dossier de l'installation9.1.2
Repérage des conducteurs en courant continu et des conducteurs actifs en courant alternatifinstallation7.112.2
Panneaux d'avertissement avec « Ne pas déconnecter en charge » et « Installation électrique toujours sous tension »installation7.112.2
Nombre et puissance nominale des panneaux ; nombre, type, numéro de série et puissance AC maximale du ou des onduleursrapport de contrôle7.112.4

La mise en œuvre concrète des strings, de la protection DC et de l'onduleur est détaillée dans Schéma unifilaire photovoltaïque en Belgique. Si vous combinez photovoltaïque et borne, consultez Combiner photovoltaïque et borne de recharge sur le schéma unifilaire ; le volet spatial est traité dans Photovoltaïque sur le plan de position.

Installation existante et modifications

Lors d’une modification ou extension importante d’une installation domestique, vous établissez ou actualisez schéma unifilaire et plan de position. Pour une modification non importante, une description succincte avec nom, qualité et adresse du responsable, datée et signée, suffit pour le schéma ; la modification apparaît malgré tout sur le plan de position (3.1.2.1 a). Les parties dont l’exécution a commencé avant le 1er octobre 1981 sont marquées « partie ancienne » sur le schéma. La partie 8 prévoit des dérogations ciblées pour les parties existantes, pas une dispense générale de documentation ou de sécurité.

À lire aussi : Relever le schéma unifilaire d’une installation existante.

La justesse technique avant l’esthétique

Un tracé propre rend le schéma lisible, il ne prouve aucun dimensionnement. Section et protection dépendent du mode de pose, du courant admissible, du groupement, de la température, de la chute de tension, des conditions de court-circuit et de la coupure. Il en va de même pour le type de différentiel, la sélectivité, le parafoudre et les prescriptions du fabricant. Un symbole personnalisé n’est utilisé que s’il est non ambigu et défini dans la légende ; le tableau 2.23 reste la base officielle.

Exemple d’un circuit complet

« Cuisine » seul n’est pas une étiquette. Un relevé exploitable cite le circuit B, la protection en amont, l’affectation au différentiel, le type de câble, le nombre de conducteurs, la section, le mode de pose et les récepteurs numérotés B1 à B6. Une table de cuisson raccordée à demeure apparaît comme appareil distinct, séparée des prises générales. Une boîte de dérivation existante figure à sa place réelle dans la topologie.

Les écarts deviennent ainsi repérables. Si B4 manque sur le plan de position, soit le plan est incomplet, soit le schéma compte un récepteur de trop. Si section ou type changent après une boîte, vous décrivez ce tronçon séparément ; un câble standard unique pour toute la branche serait faux.

Contrôle de validation de chaque feuille

Lisez le PDF à sa taille réelle d’impression. Vérifiez cartouche, numéro de feuille, version, date, adresse, responsable, tension et nature du courant. Contrôlez ensuite qu’aucun trait ou texte n’est coupé, qu’aucun symbole ne se superpose et que la légende explique tous les signes personnalisés. Sur plusieurs feuilles, les renvois restent identifiables.

Faites un sondage du tableau au récepteur et retour : un circuit d’éclairage avec interrupteur, un gros appareil fixe et une source comme le photovoltaïque. Les données ouvertes ou non affectées restent visibles. Ne supprimez aucun avertissement pour obtenir une page plus propre.

Qui fait quoi

Le responsable de l’exécution établit schéma et plan, s’y identifie et aligne la version sur l’exécution. L’électricien vérifie dimensionnement, protection et installation réelle. L’organisme agréé effectue le contrôle et signe en cas de conformité constatée. PlanElec Pro fournit pour cela le modèle de projet, les documents et le rapport d’auto-contrôle ; PlanElec Sketch, les plans que vous dessinez vous-même.

Archivage et modification ultérieure

Conservez la version contrôlée avec le plan de position, le rapport de contrôle et les justificatifs dans le dossier de l’installation. Après une extension, vous n’écrasez pas cet historique : vous comparez le nouveau projet à l’état contrôlé, incrémentez la version et documentez les circuits concernés. On distingue ainsi ce qui était déjà contrôlé, ce qui a été prévu et ce qui a réellement été exécuté.

La description succincte d’une modification non importante rejoint elle aussi, datée et signée, le dossier de l’installation, et le plan de position reste à jour. Si plusieurs petites interventions nuisent à la lisibilité, vous établissez une nouvelle version consolidée et la vérifiez entièrement par rapport au tableau réel.

Source officielle

  • SPF Économie : RGIE Livre 1, Version 06
  • Contenu des plans : section 3.1.2 ; symboles : chapitre 2.13, tableau 2.23 ; protection différentielle : sous-sections 4.2.4.3 b et 5.3.5.3 a ; interrupteur général : sous-section 5.3.5.1 b

Ce que PlanElec prend en charge pour votre schéma

Saisissez d’abord les protections et circuits vérifiés dans Sketch et reliez leurs appareils au plan de position. Dès que l’entreprise a besoin du tableau ou du rapport d’autocontrôle, elle poursuit le même dessin avec Reprendre dans Pro.

PlanElec existe en deux versions. Le bon choix dépend de ce dont vous avez besoin : uniquement les dessins, ou aussi le tableau électrique, l’auto-contrôle et le travail en équipe.

PlanElec SketchPlanElec Pro
Pour quipropriétaires, bricoleurs et indépendants qui dessinent eux-mêmes schéma et planentreprises d’électricité et bureaux d’études
Dessinschéma unifilaire et plan de position dans le navigateur, gratuitement et sans compte ; pas de limite de circuits, de symboles ni de pagesmodèle de projet commun : chaque appareil existe une seule fois et porte la même référence de circuit sur le schéma et sur le plan de position
Avant le PDF« Vérifier les documents » signale les données manquantes, par exemple des circuits sans protection ou des appareils sans emplacement sur le plan de positionrapport d’auto-contrôle RGIE indicatif pour les règles prises en charge et décidables à partir de vos saisies
Tableautableaux divisionnaires dans le schéma ou sur une page propre, pas de conception du tableau électriqueconception du tableau électrique
ExportPDF en A4 ou A3 ; sans compte avec filigrane PlanElec, sans filigrane avec un compte gratuitPDF du schéma, du plan de position, du tableau et du rapport d’auto-contrôle, dossier d’installation avec page de garde
Collaboration–organisations, rôles de projet et mode lecture pour les observateurs

Si vous avez besoin plus tard du tableau ou de l’auto-contrôle, vous reprenez le dessin Sketch avec « Reprendre dans Pro » : schéma, tableaux, circuits, câbles, données du projet et plan de position suivent. Dans les deux cas, le contrôle de conformité revient à l’organisme agréé ; en tant que particulier, vous validez vos saisies avec votre électricien avant l’exécution et le contrôle.

Schéma unifilaire du modèle « Préparer une maison » dans PlanElec Sketch : différentiel général 300 mA et trois groupes, chacun avec un différentiel « Δ30mA A » pour l'éclairage, les prises, la cuisine et les pièces humides.
Le modèle de maison répartit les circuits terminaux sur trois groupes 30 mA ; section et disjoncteur figurent sur chaque départ. C'est un exemple type, pas un plan contrôlé.
Ouvrir l’image en taille originale
